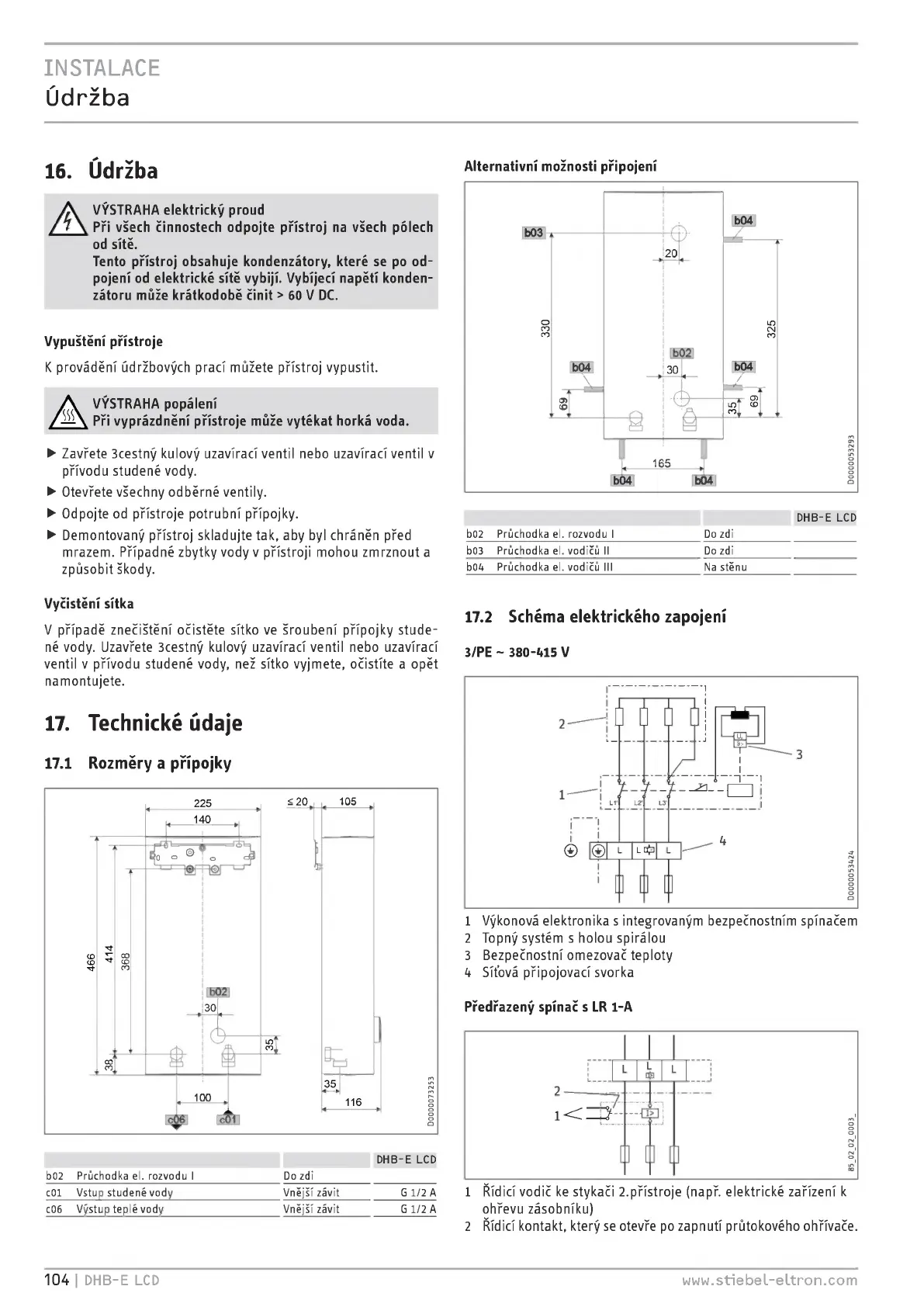

Údržba
16. Údržba
VÝSTRAHA elektrický proud
Při všech činnostech odpojte přístroj na všech pólech
od sítě.
Tento přístroj obsahuje kondenzátory, které se po od-
pojeni od elektrické sítě vybijí. Vybíjecí napětí konden-
zátoru může krátkodobě činit > 60 V DC.
Vypuštění přístroje
K provádění údržbových prací můžete přístroj vypustit.
/Ä
VÝSTRAHA popálení
Při vyprázdnění přístroje může vytékat horká voda.
• Zavřete 3cestný kulový uzavírací ventil nebo uzavírací ventil v
přívodu studené vody.
• Otevřete všechny od běrné ventily.
• Odpojte od přístroje potrubní přípojky.
• Demontovaný přístroj skladujte tak, aby byl chráněn před
mrazem. Případné zbytky vody v přístroji mohou zmrznout a
způsobit škody.
Vyčistění sitka
V případě znečištění očistěte sítko ve šroubení přípojky stude-
né vody. Uzavřete 3cestný kulový uzavírací ventil nebo uzavírací
ventil v přívodu studené vody, než sítko vyjmete, očistíte a opět
namontujete.
17. Technické údaje
17.1 Rozměry a přípojky
b02 Průchodka el. rozvodu I Do zdi
Vnější závit G 1/2 A i Riclici vodič ke stykači 2.přistroje ( např. elektrické zařízení k
Vnější závit G 1/2 A ohřevu zasobniku)
2 Riclici kontakt, který se otevře po zapnutí průtokového ohřívače.
DHB-E LCD
c01 Vstup studené vody
c06 Výstup teplé vody
Alternativní možnosti připojení
DHB-E LCD
b02 Průchodka el. rozvodu I Do zdi
b03 Průchodka el. vodičů II Do zdi
b04 Průchodka el. vodičů III Na stěnu
17.2 Schéma elektrického zapojení
3/PE — 380-415 V
3
o
g
o
1 Výkonová elektronika s integrovaným bezpečnostním spínačem
2 Topný systém s holou spirálou
3 Bezpečnostní omezovač teploty
4 Síťová připojovací svorka
Předřazený spínač s LR 1-A
104 I DHB-E LCD www.stiebel-eltron.com
