OeT" ATION

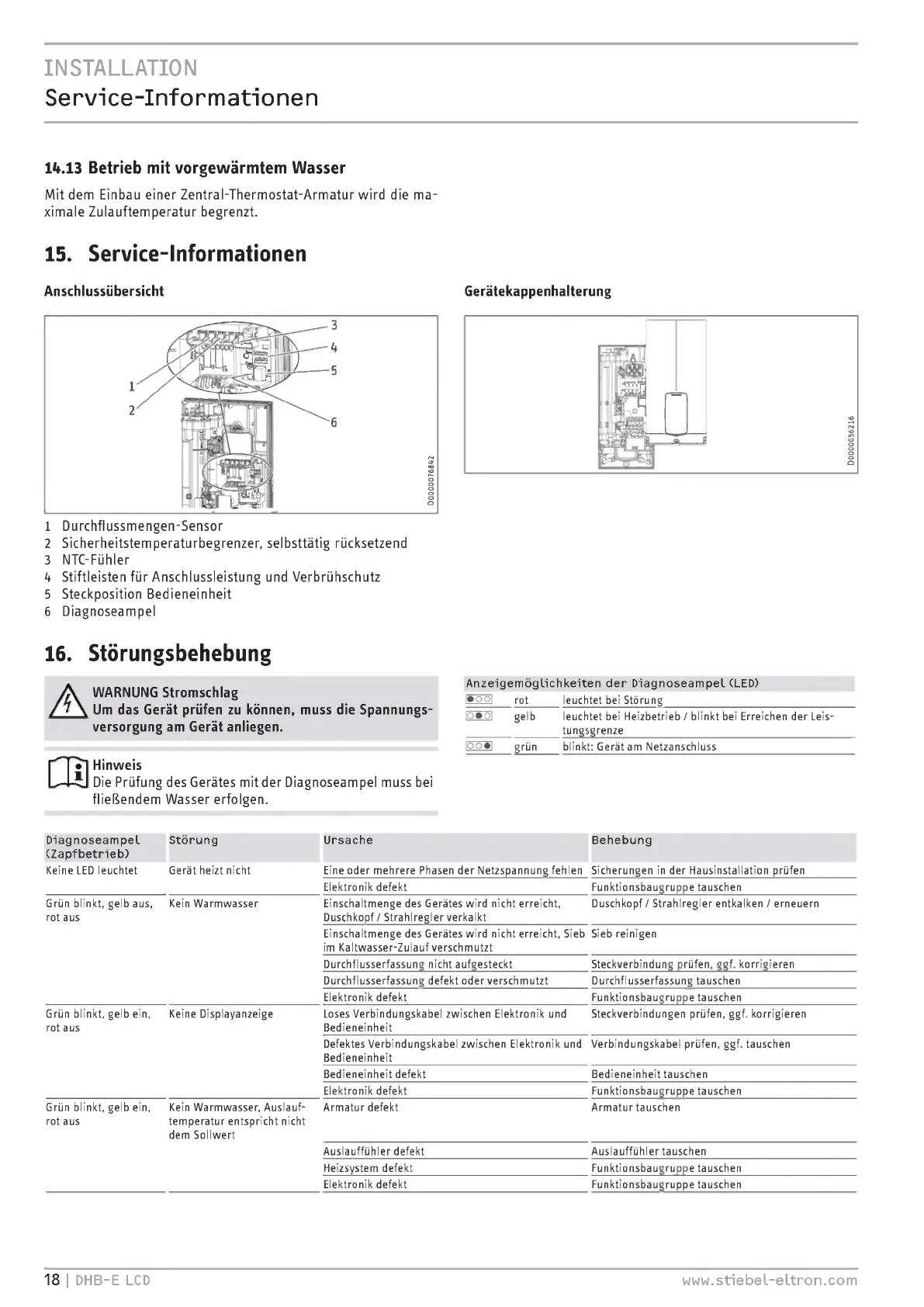

Service- Informationen
14.13 Betrieb mit vorgewärmtem Wasser
Mit dem Einbau einer Zentral - Thermostat - Armatur wird die ma-
ximale Zulauftemperatur begrenzt.
15. Service- Informationen
Anschlussübersicht
1 Durchflussmengen-Sensor
2 Sicherheitstemperaturbegrenzer, selbsttätig rücksetzend
3 NTC-Fühler
4 Stiftleisten für Anschlussleistung und Verbrühschutz
5 Steckposition Bedieneinheit
6 Diagnoseampel
16. Störungsbehebung
WARNUNG Stromschlag
Um das Gerät prüfen zu können, muss die Spannungs-
versorgung am Gerät anliegen.
Hinweis
Die Prüfung des Gerätes mit der Diagnoseampel muss bei
fließendem Wasser erfolgen.
Diagnoseampel
(Zapf betrieb)
Keine LED leuchtet Gerät heizt nicht
Störung
Grün blinkt, gelb aus, Kein Warmwasser
rot aus
Gerätekappenhalterung
Anzeigemöglichkeiten der Diagnoseampel ( LED)
»OO
io•o
CCU
rot leuchtet bei Störung
gelb leuchtet bei Heizbetrieb / blinkt bei Erreichen der Leis-
tungsgrenze
grün blinkt: Gerät am Netzanschluss
Ursache Behebung
Eine oder mehrere Phasen der Netzspannung fehlen Sicherungen in der Hausinstallation prüfen
Elektronik defekt Funktionsbaugruppe tauschen
Einschaltmenge des Gerätes wird nicht erreicht,
Duschkopf / Strahlregler verkalkt
Einschaltmenge des Gerätes wird nicht erreicht, Sieb Sieb reinigen
im Kaltwasser- Zulauf verschmutzt
Duschkopf / Strahlregler entkalken / erneuern
Durchflusserfassung nicht aufgesteckt Steckverbindung prüfen, ggf. korrigieren
Durchflusserfassung defekt oder verschmutzt Durchflusserfassung tauschen
Elektronik defekt Funktionsbaugruppe tauschen
Grün blinkt, gelb ein, Keine Displayanzeige Loses Verbindungskabel zwischen Elektronik und Steckverbindungen prüfen, ggf. korrigieren
rot aus Bedieneinheit
Defektes Verbindungskabel zwischen Elektronik und Verbindungskabel prüfen, ggf. tauschen
Bedieneinheit
Bedieneinheit defekt Bedieneinheit tauschen
Elektronik defekt Funktionsbaugruppe tauschen
Grün blinkt, gelb ein, Kein Warmwasser, Auslauf- Armatur defekt Armatur tauschen
rot aus temperatur entspricht nicht
dem Sollwert
Auslauffühler defekt Auslauffühler tauschen
Heizsystem defekt Funktionsbaugruppe tauschen
Elektronik defekt Funktionsbaugruppe tauschen
18 I DHB-E LCD www.stiebel-eltron.com
