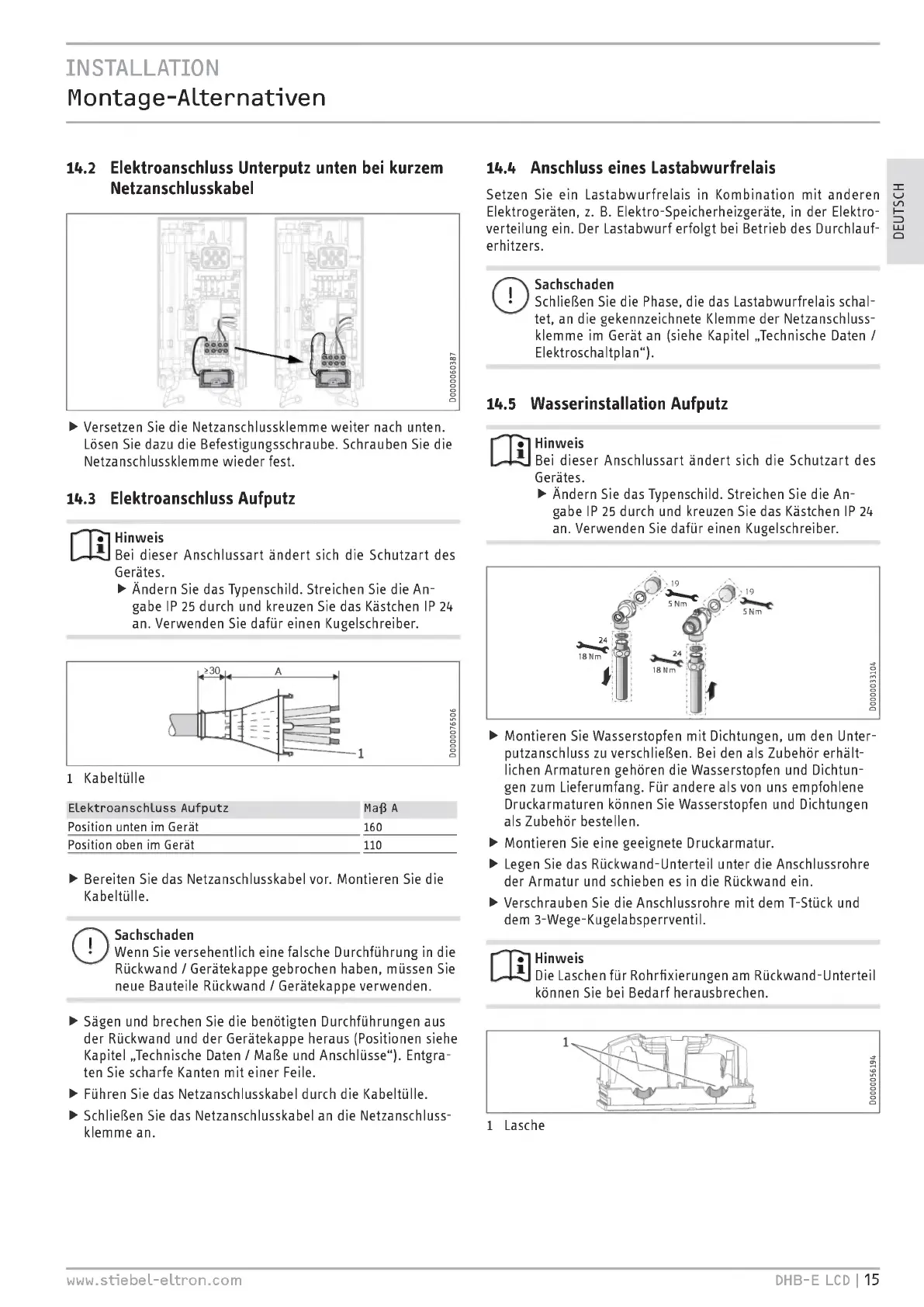

INSTALLATION
Montage - Alternativen
14.2 Elektroanschluss Unterputz unten bei kurzem
Netzanschlusskabel
• Versetzen Sie die Netzanschlussklemme weiter nach unten.
Lösen Sie dazu die Befestigungsschraube. Schrauben Sie die
Netzanschlussklemme wieder fest.
14.3 Elektroanschluss Aufputz
Hinweis
Bei dieser Anschlussart ändert sich die Schutzart des
Gerätes.
Ändern Sie das Typenschild. Streichen Sie die An-
gabe IP 25 durch und kreuzen Sie das Kästchen IP 24
an. Verwenden Sie dafür einen Kugelschreiber.
1 Kabeltülle
Elektroanschluss Aufputz
Position unten im Gerät
Maf3 A
160
Position oben im Gerät 110
• Bereiten Sie das Netzanschlusskabel vor. Montieren Sie die
Kabeltülle.
Sachschaden
Wenn Sie versehentlich eine falsche Durchführung in die
Rückwand / Gerätekappe gebrochen haben, müssen Sie
neue Bauteile Rückwand / Gerätekappe verwenden.
• Sägen und brechen Sie die benötigten Durchführungen aus
der Rückwand und der Gerätekappe heraus ( Positionen siehe
Kapitel „ Technische Daten / Maße und Anschlüsse"). Entgra-
ten Sie scharfe Kanten mit einer Feile.
• Führen Sie das Netzanschlusskabel durch die Kabeltülle.
• Schließen Sie das Netzanschlusskabel an die Netzanschluss -
klem me an.
14.4 Anschluss eines Lastabwurfrelais
Setzen Sie ein Lastabwurfrelais in Kombination mit anderen
Elektrogeräten, z. B. Elektro-Speicherheizgeräte, in der Elektro-
verteilung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlauf-
erhitzers.
C
OE
Sachschaden
Schließen Sie die Phase, die das Lastabwurfrelais schal-
tet, an die gekennzeichnete Klemme der Netzanschluss-
klemme im Gerät an ( siehe Kapitel „ Technische Daten /
Elektroschaltplan").
14.5 Wasserinstallation Aufputz
Hinweis
Bei dieser Anschlussart ändert sich die Schutzart des
Gerätes.
Ändern Sie das Typenschild. Streichen Sie die An-
gabe IP 25 durch und kreuzen Sie das Kästchen IP 24
an. Verwenden Sie dafür einen Kugelschreiber.
• Montieren Sie Wasserstopfen mit Dichtungen, um den Unter-
putzanschluss zu verschließen. Bei den als Zubehör erhält-
lichen Armaturen gehören die Wasserstopfen und Dichtun-
gen zum Lieferumfang. Für andere als von uns empfohlene
Druckarmaturen können Sie Wasserstopfen und Dichtungen
als Zubehör bestellen.
• Montieren Sie eine geeignete Druckarmatur.
• Legen Sie das Rückwand- Unterteil unter die Anschlussrohre
der Armatur und schieben es in die Rückwand ein.
• Verschrauben Sie die Anschlussrohre mit dem T- Stück und
dem 3-Wege-Kugelabsperrventil.
In
Hinweis
Die Laschen für Rohrfixierungen am Rückwand- Unterteil
können Sie bei Bedarf herausbrechen.
1 Lasche
www.stiebel-eltron.com DHB-E LCD 115
