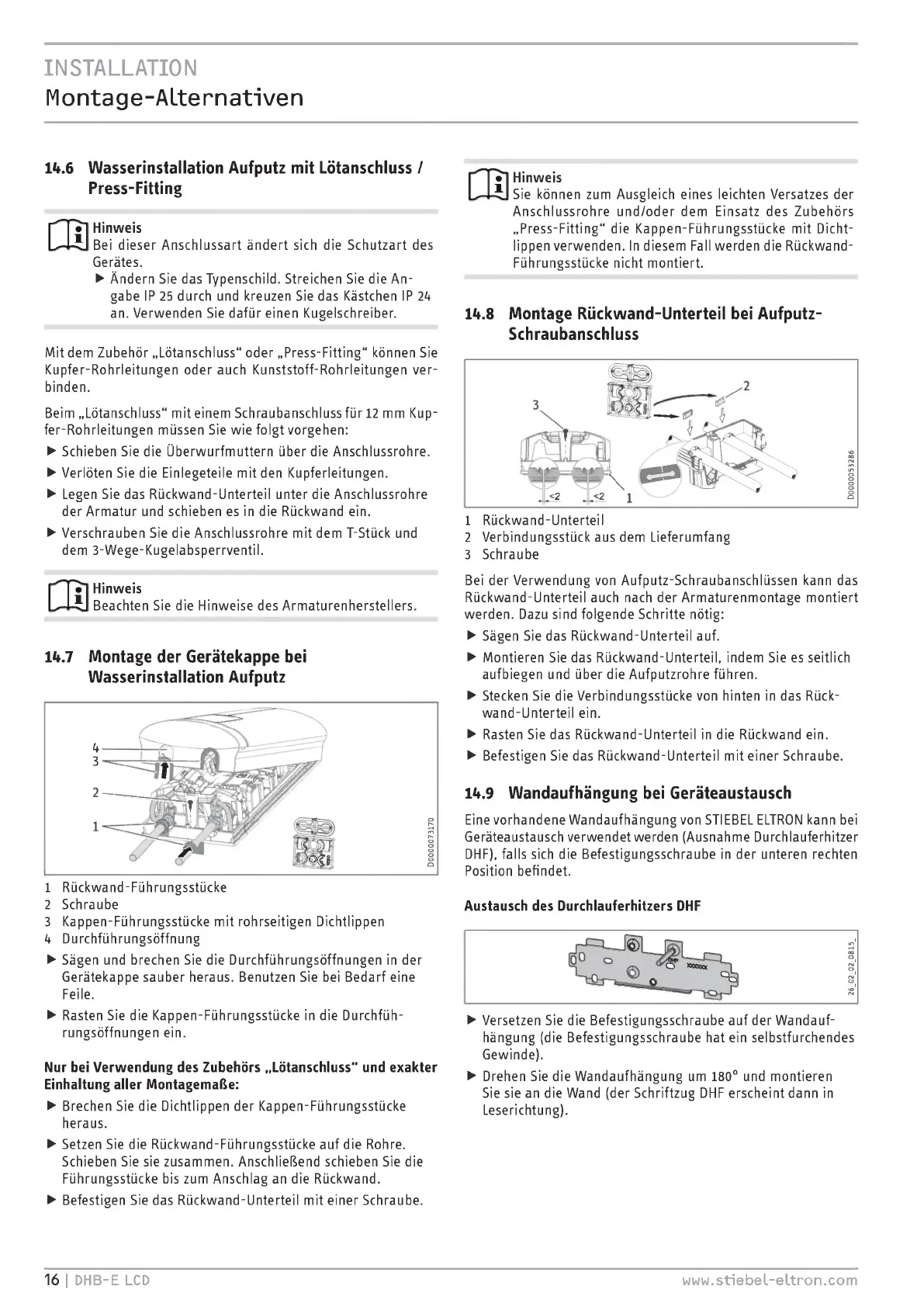

Montage - Alternativen
14.6 Wasserinstallation Aufputz mit Lötanschluss /
Press - Fitting
Hinweis
Bei dieser Anschlussart ändert sich die Schutzart des
Gerätes.
Ändern Sie das Typenschild. Streichen Sie die An-
gabe IP 25 durch und kreuzen Sie das Kästchen IP 24
an. Verwenden Sie dafür einen Kugelschreiber.
Mit dem Zubehör „ Lötanschluss" oder „ Press - Fitting" können Sie
Kupfer- Rohrleitungen oder auch Kunststoff- Rohrleitungen ver-
binden.
Beim „ Lötanschluss" mit einem Schraubanschluss für 12 mm Kup-
fer- Rohrleitungen müssen Sie wie folgt vorgehen:
• Schieben Sie die Überwurfmuttern über die Anschlussrohre.
• Verlöten Sie die Einlegeteile mit den Kupferleitungen.
• Legen Sie das Rückwand- Unterteil unter die Anschlussrohre
der Armatur und schieben es in die Rückwand ein.
• Verschrauben Sie die Anschlussrohre mit dem T- Stück und
dem 3-Wege-Kugelabsperrventil.
Hinweis
Beachten Sie die Hinweise des Armaturenherstellers.
14.7 Montage der Gerätekappe bei
Wasserinstallation Aufputz
1 Rückwand- Führungsstücke
2 Schraube
3 Kappen - Führungsstücke mit rohrseitigen Dichtlippen
4 Durchführungsöffnung
• Sägen und brechen Sie die Durchführungsöffnungen in der
Gerätekappe sauber heraus. Benutzen Sie bei Bedarf eine
Feile.
• Rasten Sie die Kappen - Führungsstücke in die Durchfüh
rungsöffnungen ein.
Nur bei Verwendung des Zubehörs „ Lötanschluss" und exakter
Einhaltung aller Montagemaße:
• Brechen Sie die Dichtlippen der Kappen - Führungsstücke
heraus.
• Setzen Sie die Rückwand- Führungsstücke auf die Rohre.
Schieben Sie sie zusammen. Anschließend schieben Sie die
Führungsstücke bis zum Anschlag an die Rückwand.
• Befestigen Sie das Rückwand- Unterteil mit einer Schraube.
lij
Hinweis
Sie können zum Ausgleich eines leichten Versatzes der
Anschlussrohre und/oder dem Einsatz des Zubehörs
„Press - Fitting" die Kappen - Führungsstücke mit Dicht-
lippen verwenden. In diesem Fall werden die Rückwand-
Führungsstücke nicht montiert.
14.8 Montage Rückwand- Unterteil bei Aufputz-
Schraubanschluss
1 Rückwand- Unterteil
2 Verbindungsstück aus dem Lieferumfang
3 Schraube
Bei der Verwendung von Aufputz-Schraubanschlüssen kann das
Rückwand- Unterteil auch nach der Armaturenmontage montiert
werden. Dazu sind folgende Schritte nötig:
• Sägen Sie das Rückwand- Unterteil auf.
• Montieren Sie das Rückwand- Unterteil, indem Sie es seitlich
aufbiegen und über die Aufputzrohre führen.
• Stecken Sie die Verbindungsstücke von hinten in das Rück-
wand- Unterteil ein.
• Rasten Sie das Rückwand- Unterteil in die Rückwand ein.
• Befestigen Sie das Rückwand- Unterteil mit einer Schraube.
14.9 Wandaufhängung bei Geräteaustausch
Eine vorhandene Wandaufhängung von STIEBEL ELTRON kann bei
Geräteaustausch verwendet werden ( Ausnahme Durchlauferhitzer
DHF), falls sich die Befestigungsschraube in der unteren rechten
Position befindet.
Austausch des Durchlauferhitzers DHF
• Versetzen Sie die Befestigungsschraube auf der Wandauf-
hängung ( die Befestigungsschraube hat ein selbstfurchendes
Gewinde).
• Drehen Sie die Wandaufhängung um 180° und montieren
Sie sie an die Wand ( der Schriftzug DHF erscheint dann in
Leserichtung).
