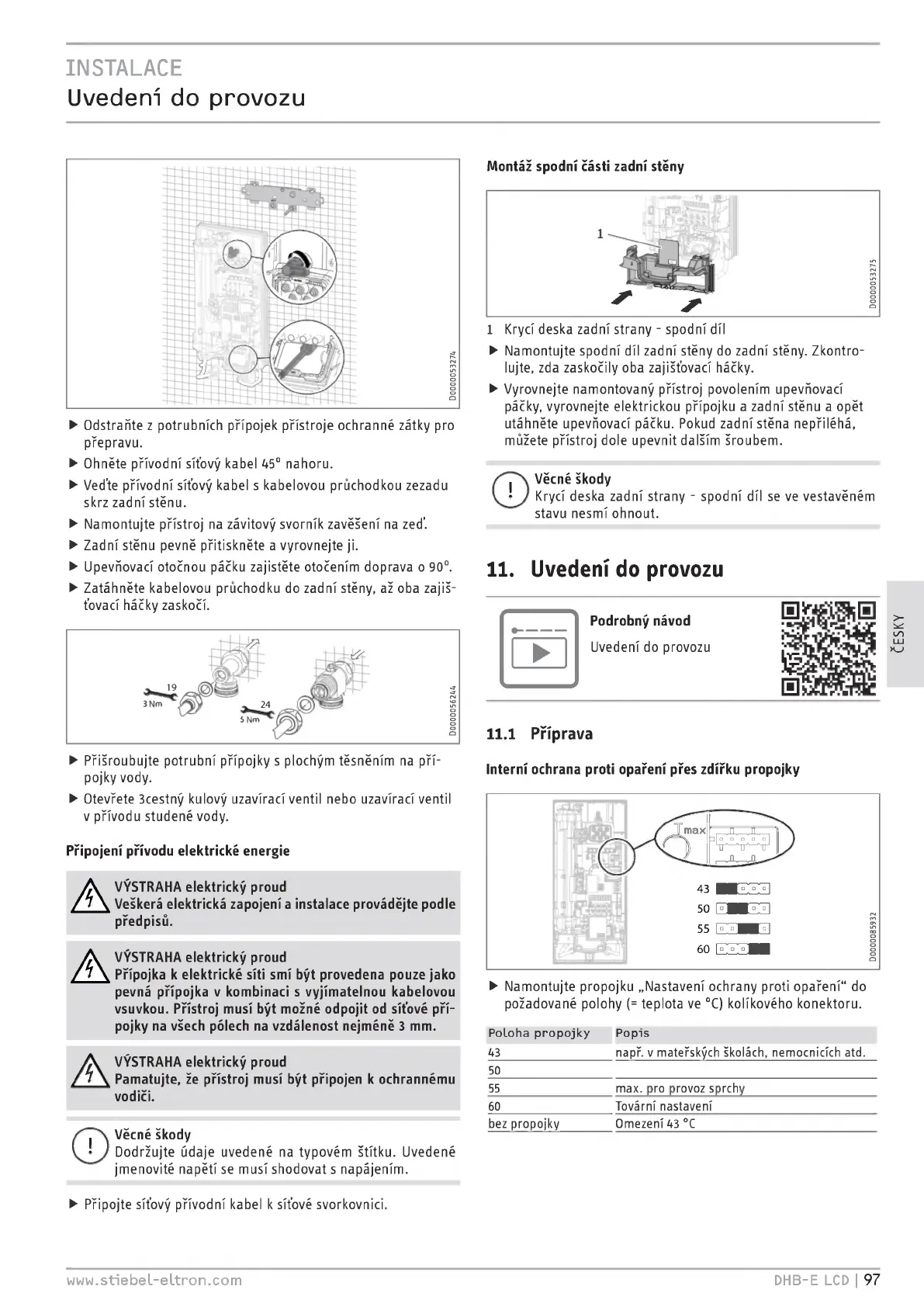

Uvedení do provozu
• Odstraňte z potrubních přípojek přístroje ochranné zátky pro
přepravu.
• Ohněte přívodní síťový kabel 45° nahoru.
• Veďte přívodní síťový kabel s kabelovou průchodkou zezadu
skrz zadní stěnu.
• Namontujte přístroj na závitový svorník zavěšení na zed
• Zadni stěnu pevně přitiskněte a vyrovnejte ji.
• Upevňovací otočnou páčku zajistěte otočením doprava o 90°.
• Zatáhněte kabelovou průchodku do zadní stěny, až oba zajiš-
ťovací háčky zaskočí.
• Přišroubujte potrubní přípojky s plochým těsněním na pří-
pojky vody.
• Otevřete 3cestný kulový uzavírací ventil nebo uzavírací ventil
v přívodu studené vody.
Připojení přívodu elektrické energie
A7
f VÝSTRAHA elektrický proud
Veškerá elektrická zapojení a instalace provádějte podle
předpisů.
f VÝSTRAHA elektrický proud
7 Přípojka k elektrické síti smí být provedena pouze jako
pevná přípojka v kombinaci s vyjímatelnou kabelovou
vsuvkou. Přístroj musí být možné odpojit od síťové pří-
pojky na všech pólech na vzdálenost nejméně 3 mm.
VÝSTRAHA elektrický proud
Pamatujte, že přístroj musí být připojen k ochrannému
vodiči.
Věcné škody
Dodržujte udaje uvedené na typovém štítku. Uvedené
jmenovité napětí se musi shodovat s napájením.
• Připojte síťový přívodní kabel k síťové svorkovnici.
Montáž spodni části zadni stěny
1 Krycí deska zadni strany - spodni díl
• Namontujte spodni díl zadní stěny do zadní stěny. Zkontro-
lujte, zda zaskočily oba zajišťovací háčky.
• Vyrovnejte namontovaný přístroj povolením upevňovací
páčky, vyrovnejte elektrickou přípojku a zadni stěnu a opět
utáhněte upevňovací páčku. Pokud zadní stěna nepřiléhá,
můžete přístroj dole upevnit dalším šroubem.
O
Věcné škody
Krycí deska zadni strany - spodni díl se ve vestavěném
stavu nesmí ohnout.
11. Uvedení do provozu
_›]
Podrobný návod
Uvedení do provozu
11.1 Příprava
Interní ochrana proti opaření přes zdířku propojky
• Namontujte propojku „ Nastavení ochrany proti opaření" do
požadované polohy (= teplota ve ° C) kolíkového konektoru.
Poloha propojky
43
50
Popis
např. v mateřských školách, nemocnicích atd.
55 max. pro provoz sprchy
60 Tovární nastavení
bez propojky Omezení 43 ° C
www.stiebel-eltron.com
DHB-E LCD I 97
