INSTALACE
Montáž

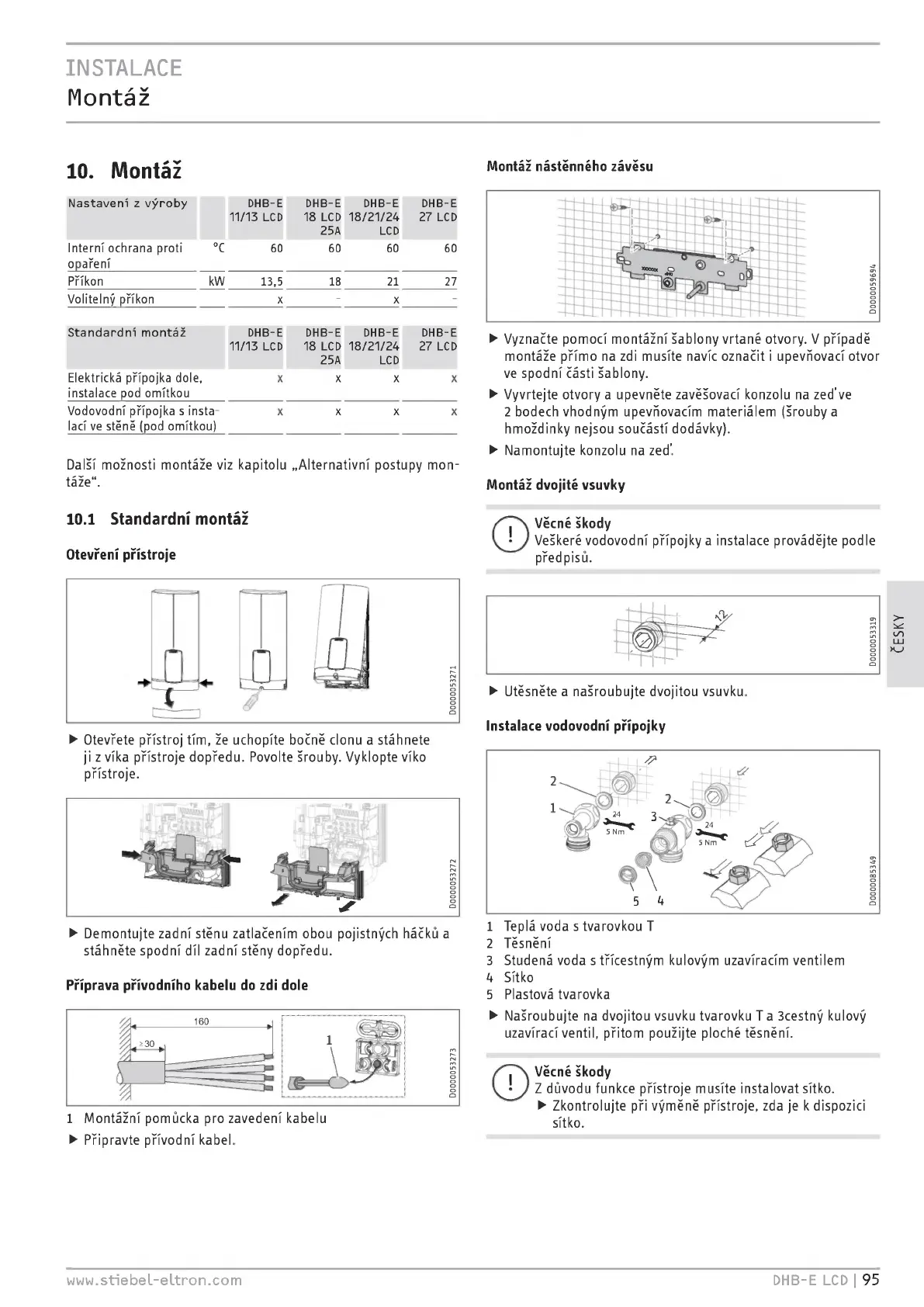

10. Montáž
Nastavení z výroby DHB-E DHB-E DHB-E DHB-E
11/13 LCD 18 LCD 18/21/24 27 LCD
25A LCD
Interní ochrana proti ° C
opaření
Příkon kW
60 60 60 60
13,5 18 21 27
Volitelný příkon x x
Standardní montáž DHB-E DHB-E DHB-E DHB-E
11/13 LCD 18 LCD 18/21/24 27 LCD
25A LCD
Elektrická přípojka dole, x x
instalace pod omítkou
Vodovodní přípojka s insta- x x
lad ve stěně ( pod omítkou)
x
x
x
X
Další možnosti montáže viz kapitolu „ Alternativní postupy mon-
táže".
10.1 Standardní montáž
Otevření přístroje
> Otevřete přístroj tím, že uchopíte bočně clonu a stáhnete
ji z víka přístroje dopředu. Povolte šrouby. Vyklopte víko
přístroje.
> Demontujte zadní stěnu zatlačením obou pojistných háčků a
stáhněte spodni díl zadní stěny dopředu.
Příprava přívodního kabelu do zdi dole
1 Montážní pomůcka pro zavedení kabelu
> Připravte přívodní kabel.
Montáž nástěnného závěsu
> Vyznačte pomocí montážní šablony vrtaní otvory. V případě
montáže přímo na zdi musíte navíc označit i upevňovací otvor
ve spodni části šablony.
> Vyvrtejte otvory a upevněte zavěšovací konzolu na zed OE ve
2 bodech vhodným upevňovacím materiálem ( šrouby a
hmoždinky nejsou součástí dodávky).
> Namontujte konzolu na zed
Montáž dvojité vsuvky
O
Věcné škody
Veškeré vodovodní přípojky a instalace provádějte podle
předpisů.
> Utěsněte a našroubujte dvojitou vsuvku.
Instalace vodovodní přípojky
1 Teplá voda s tvarovkou T
2 Těsnění
3 Studená voda s třícestným kulovým uzavíracím ventilem
4 Sítko
5 Plastová tvarovka
> Našroubujte na dvojitou vsuvku tvarovku T a 3cestný kulový
uzavírací ventil, přitom použijte ploché těsnění.
O
Věcné škody
Z důvodu funkce přístroje musíte instalovat sítko.
> Zkontrolujte při výměně přístroje, zda je k dispozici
sítko.
www.stiebel-eltron.com
DHB-E LCD I 95
