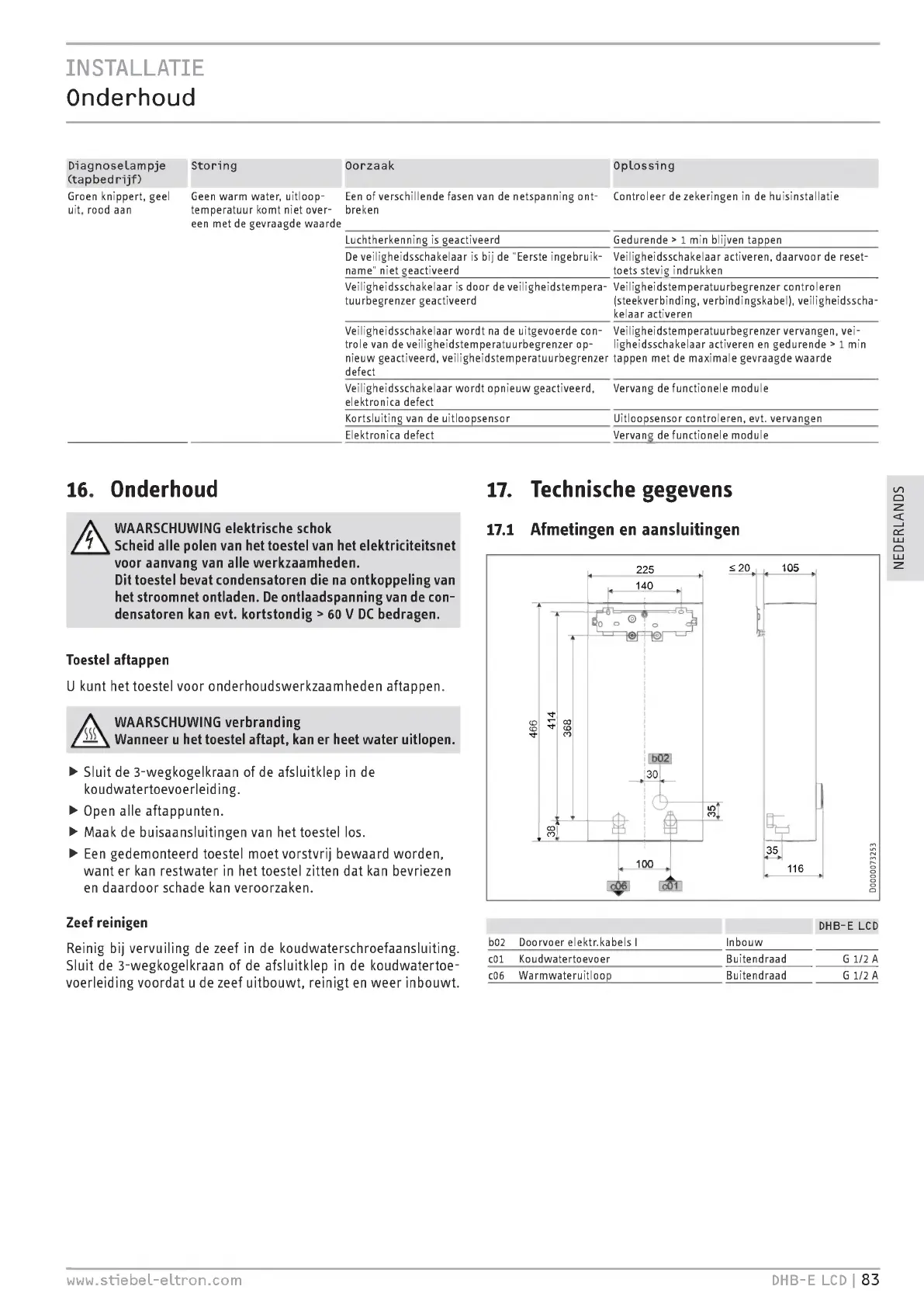

ImSTALLATIE
Onderhoud
Diagnoselampje
(tapbedrijf)
Groen knippert, geel Geen warm water, uitloop- Een of verschillende fasen van de netspanning ont- Controleer de zekeringen in de huisinstallatie
uit, rood aan temperatuur komt niet over- breken
een met de gevraagde waarde
Luchtherkenning is geactiveerd Gedurende > 1 min blijven tappen
De veiligheidsschakelaar is bij de " Eerste ingebruik- Veiligheidsschakelaar activeren, daarvoor de reset -
name" niet geactiveerd toets stevig indrukken
Veiligheidsschakelaar is door de veiligheidstempera- Veiligheidstemperatuurbegrenzer controleren
tuurbegrenzer geactiveerd ( steekverbinding, verbindingskabel), veiligheidsscha-
kelaar activeren
Storing
Oorzaak
Oplossing
Veiligheidsschakelaar wordt na de uitgevoerde con- Veiligheidstemperatuurbegrenzer vervangen, vei -
trole van de veiligheidstemperatuurbegrenzer op- ligheidsschakelaar activeren en gedurende > 1 min
nieuw geactiveerd, veiligheidstemperatuurbegrenzer tappen met de maximale gevraagde waarde
defect
Veiligheidsschakelaar wordt opnieuw geactiveerd, Vervang de functionele module
elektronica defect
Kortsluiting van de uitloopsensor Uitloopsensor controleren, evt. vervangen
Elektronica defect Vervang de functionele module
16. Onderhoud
A
f WAARSCHUWING elektrische schok
7
Scheid alle polen van het toestel van het elektriciteitsnet
voor aanvang van alle werkzaamheden.
Dit toestel bevat condensatoren die na ontkoppeling van
het stroomnet ontladen. De ontlaadspanning van de con-
densatoren kan evt. kortstondig > 60 V DC bedragen.
Toestel aftappen
U kunt het toestel voor onderhoudswerkzaamheden aftappen.
WAARSCHUWING verbranding
Wanneer u het toestel aftapt, kan er heet water uitlopen.
• Sluit de 3-wegkogelkraan of de afsluitklep in de
koudwatertoevoerleiding.
• Open alle aftappunten.
• Maak de buisaansluitingen van het toestel los.
• Een gedemonteerd toestel moet vorstvrij bewaard worden,
want er kan restwater in het toestel zitten dat kan bevriezen
en daardoor schade kan veroorzaken.
Zeef reinigen
Reinig bij vervuiling de zeef in de koudwaterschroefaansluiting.
Sluit de 3-wegkogelkraan of de afsluitklep in de koudwatertoe-
voerleiding voordat u de zeef uitbouwt, reinigt en weer inbouwt.
17. Technische gegevens
17.1 Afmetingen en aansluitingen
225
r 1. 110 i
—
F
368
--.
1
i
100
tOE )
DHB-E LCD
b02 Doorvoer elektr.kabels I Inbouw
c01 Koudwatertoevoer Buitendraad G 1/2 A
c06 Warmwateruitloop Buitendraad G 1/2 A
