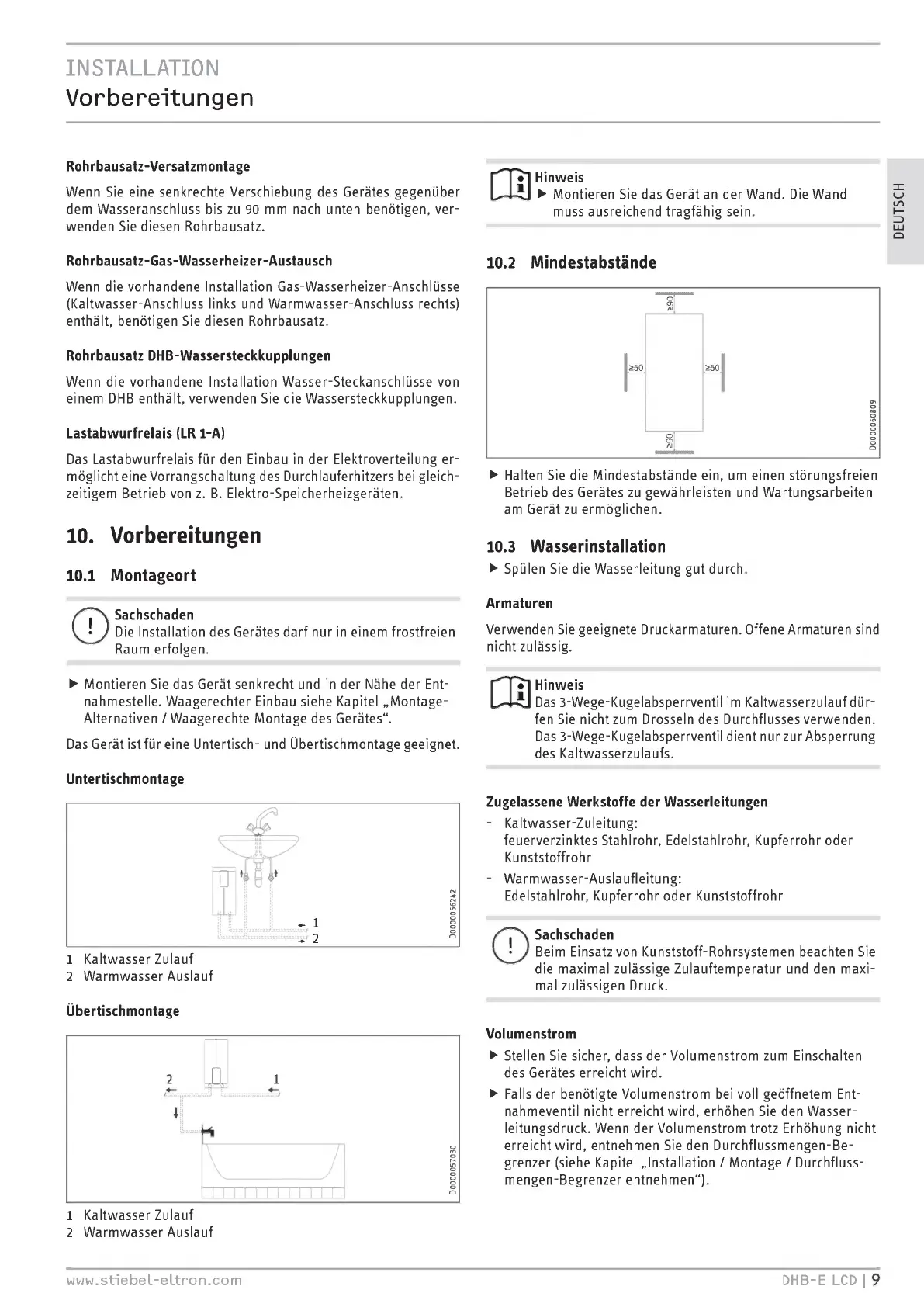

Page #9 background imageLoading...
Page #9 background image
INSTALLATION
Vorbereitungen
Rohrbausatz-
Versatzmontage
Wenn
Sie
eine
senkrechte
Verschiebung
des
Gerätes
gegenüber
dem
Wasseranschluss
bis
zu
90
mm
nach
unten
benötigen,
ver-
wenden
Sie
diesen
Rohrbausatz.
Rohrbausatz
-
Gas
-
Wasserheizer-
Austausch
Wenn
die
vorhandene
Installation
Gas
-
Wasserheizer-
Anschlüsse
(Kaltwasser
-
Anschluss
links
und
Warmwasser
-
Anschluss
rechts)
enthält,
benötigen
Sie
diesen
Rohrbausatz.
Rohrbausatz
DHB-Wassersteckkupplungen
Wenn
die
vorhandene
Installation
Wasser-
Steckanschlüsse
von
einem
DHB
enthält,
verwenden
Sie
die
Wassersteckkupplungen.
Lastabwurfrelais
(
LR
1-A)
Das
Lastabwurfrelais
für
den
Einbau
in
der
Elektroverteilung
er-
möglicht
eine
Vorrangschaltung
des
Durchlauferhitzers
bei
gleich-
zeitigem
Betrieb
von
z.
B.
Elektro-Speicherheizgeräten.
10.
Vorbereitungen
10.1
Montageort
Sachschaden
Die
Installation
des
Gerätes
darf
nur
in
einem
frostfreien
Raum
erfolgen.
Montieren
Sie
das
Gerät
senkrecht
und
in
der
Nähe
der
Ent-
nahmestelle.
Waagerechter
Einbau
siehe
Kapitel
Montage
-
Alternativen /
Waagerechte
Montage
des
Gerätes".
Das
Gerät
ist
für
eine
Untertisch-
und
Übertischmontage
geeignet.
Untertischmontage
/ \
1
-.
2
D0000056242
1
Kaltwasser
Zulauf
2
Warmwasser
Auslauf
Übertischmontage
1
Kaltwasser
Zulauf
2
Warmwasser
Auslauf
1111
Hinweis
Montieren
Sie
das
Gerät
an
der
Wand.
Die
Wand
muss
ausreichend
tragfähig
sein.
10.2
Mindestabstände
Halten
Sie
die
Mindestabstände
ein,
um
einen
störungsfreien
Betrieb
des
Gerätes
zu
gewährleisten
und
Wartungsarbeiten
am
Gerät
zu
ermöglichen.
10.3
Wasserinstallation
Spülen
Sie
die
Wasserleitung
gut
durch.
Armaturen
Verwenden
Sie
geeignete
Druckarmaturen.
Offene
Armaturen
sind
nicht
zulässig.
In
Hinweis
Das
3-Wege-Kugelabsperrventil
im
Kaltwasserzulauf
dür-
fen
Sie
nicht
zum
Drosseln
des
Durchflusses
verwenden.
Das
3-Wege-Kugelabsperrventil
dient
nur
zur
Absperrung
des
Kaltwasserzulaufs.
Zugelassene
Werkstoffe
der
Wasserleitungen
-
Kaltwasser-
Zuleitung:
feuerverzinktes
Stahlrohr,
Edelstahlrohr,
Kupferrohr
oder
Kunststoffrohr
-
Warmwasser-
Auslaufleitung:
Edelstahlrohr,
Kupferrohr
oder
Kunststoffrohr
C)
Sachschaden
Beim
Einsatz
von
Kunststoff-
Rohrsystemen
beachten
Sie
die
maximal
zulässige
Zulauftemperatur
und
den
maxi-
mal
zulässigen
Druck.
Volumenstrom
Stellen
Sie
sicher,
dass
der
Volumenstrom
zum
Einschalten
des
Gerätes
erreicht
wird.
Falls
der
benötigte
Volumenstrom
bei
voll
geöffnetem
Ent-
nahmeventil
nicht
erreicht
wird,
erhöhen
Sie
den
Wasser-
leitungsdruck.
Wenn
der
Volumenstrom
trotz
Erhöhung
nicht
erreicht
wird,
entnehmen
Sie
den
Durchflussmengen-Be-
grenzer (
siehe
Kapitel
Installation
/
Montage
/
Durchfluss-
mengen-Begrenzer
entnehmen").
www.stiebel-eltron.com
DHB-E
LCD
I 9
