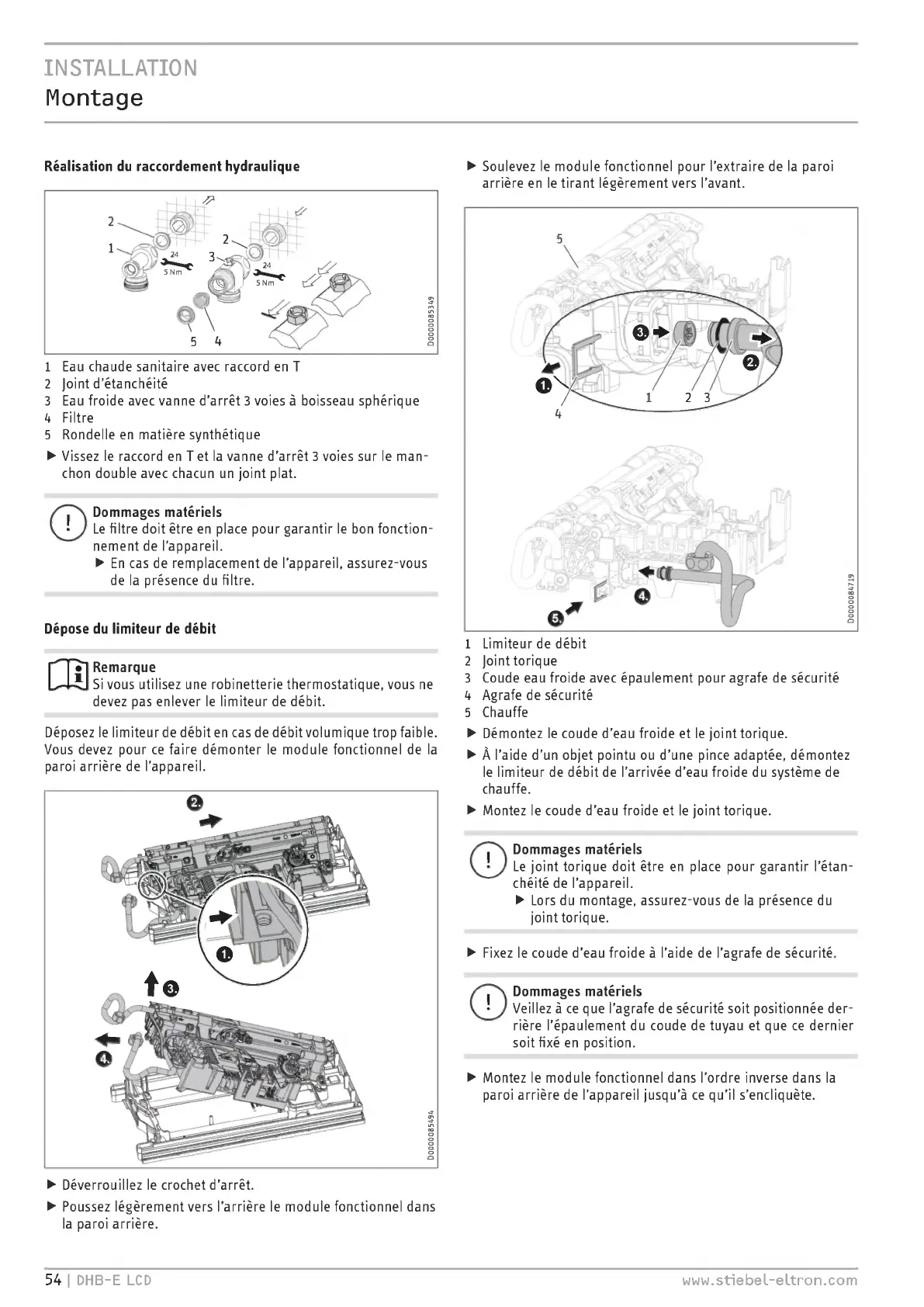

INSTALLATION
Montage
Réalisation du raccordement hydraulique
1 Eau chaude sanitaire avec raccord en T
2 Joint d'étanchéité
3 Eau froide avec vanne d'arrêt 3 voies à boisseau sphérique
4 Filtre
5 Rondelle en matière synthétique
> Vissez le raccord en T et la vanne d'arrêt 3 voies sur le man-
chon double avec chacun un joint plat.
Dommages matériels
Le filtre doit être en place pour garantir le bon fonction-
nement de l'appareil.
> En cas de remplacement de l'appareil, assurez-vous
de la présence du filtre.
Dépose du limiteur de débit
Remarque
Si vous utilisez une robinetterie thermostatique, vous ne
devez pas enlever le limiteur de débit.
Déposez le limiteur de débit en cas de débit volumique trop faible.
Vous devez pour ce faire démonter le module fonctionnel de la
paroi arrière de l'appareil.
> Déverrouillez le crochet d'arrêt.
> Poussez légèrement vers l'arrière le module fonctionnel dans
la paroi arrière.
> Soulevez le module fonctionnel pour l'extraire de la paroi
arrière en le tirant légèrement vers l'avant.
1 Limiteur de débit
2 Joint torique
3 Coude eau froide avec épaulement pour agrafe de sécurité
4 Agrafe de sécurité
5 Chauffe
> Démontez le coude d'eau froide et le joint torique.
> À l'aide d'un objet pointu ou d'une pince adaptée, démontez
le limiteur de débit de l'arrivée d'eau froide du système de
chauffe.
> Montez le coude d'eau froide et le joint torique.
C)
Dommages matériels
Le joint torique doit être en place pour garantir l'étan-
chéité de l'appareil.
> Lors du montage, assurez-vous de la présence du
joint torique.
> Fixez le coude d'eau froide à l'aide de l'agrafe de sécurité.
O
Dommages matériels
Veillez à ce que l'agrafe de sécurité soit positionnée der-
rière l'épaulement du coude de tuyau et que ce dernier
soit fixé en position.
> Montez le module fonctionnel dans l'ordre inverse dans la
paroi arrière de l'appareil jusqu'à ce qu'il s'encliquète.
54 I DHB-E LCD www.stiebel-eltron.com
