154

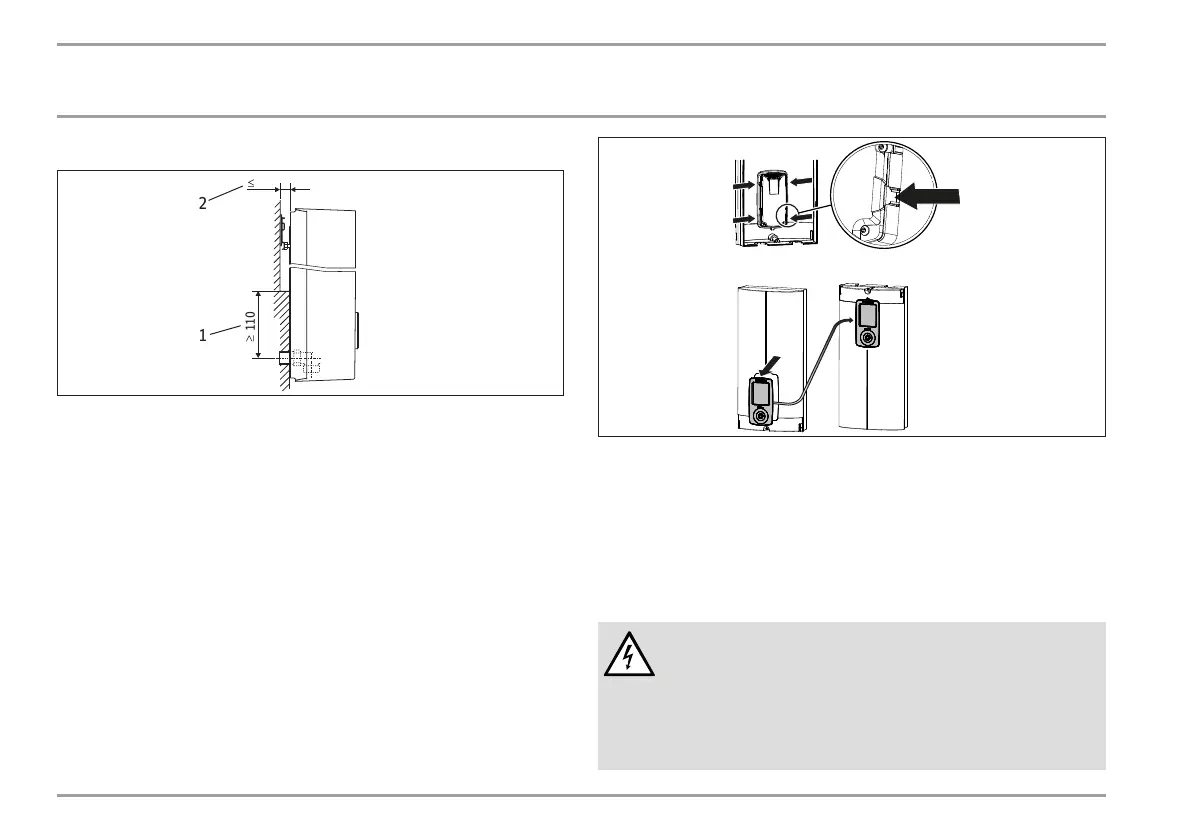

14.11 Installation avec déport de carrelage
26_02_02_1066_
2
1
1 Surface d’appui minimale de l’appareil
2 Déport maximal du carrelage
Ajustez la distance avec le mur. Bloquez la paroi arrière à
l’aide de la manette de fixation (rotation de 90° à droite).
14.12 Position du capot inversée
Pour le montage sous évier, le capot peut être inversé.
D0000053287
Déposez l’unité de commande en appuyant sur les crochets
d’arrêt et en l’extrayant du capot.
Retournez le capot (pas l’appareil), puis remettez l’unité
de commande en place. Appuyez sur l’unité de commande
vers l’intérieur jusqu’à ce que tous les crochets d’arrêt
s’encrantent. Lorsque vous encrantez les crochets d’arrêt, ef-
fectuez une contre-poussée à l’intérieur du capot.
AVERTISSEMENT Électrocution
L’unité de commande doit être maintenue par les 4 cro-
chets d’arrêt. Les crochets d’arrêt doivent être complets
et intacts. Si l’unité de commande n’est pas correctement
installée, il y a risque d’électrocution de l’utilisateur par
contact avec des éléments sous tension.
