FRANÇAIS
141

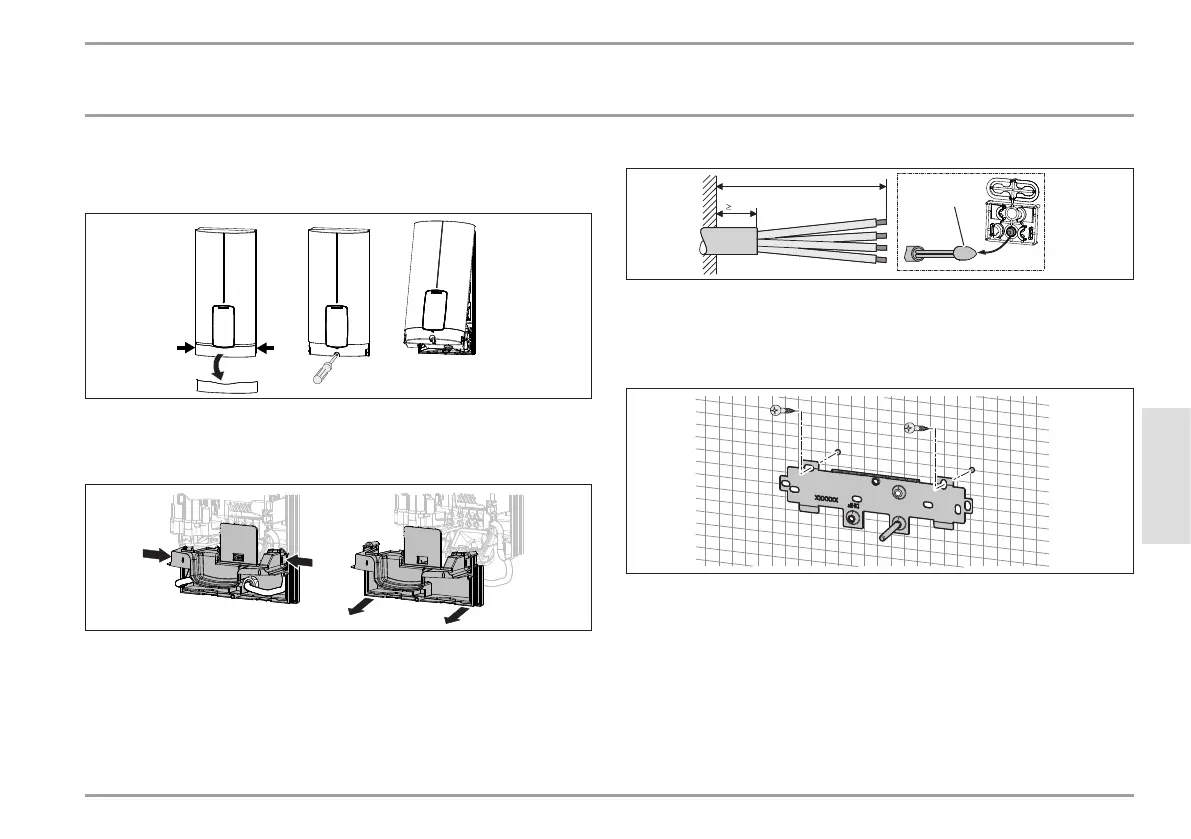

11. Pose standard
Ouverture de l’appareil
D0000053271
Ouvrez l’appareil en saisissant le bandeau par le côté et enle-
vez-le du capot de l’appareil en tirant vers l’avant. Enlevez la
vis. Faites pivoter le capot.
D0000053272
Séparez la paroi arrière en appuyant sur les deux crochets
d’arrêt et en tirant la partie inférieure vers l’avant.
Préparation du câble d’alimentation
160
30
D0000053273
1
1 Accessoire de montage pour le passage des câbles
Dénudez le câble d’alimentation.
Pose du support mural
D0000059694
Tracez les trous à percer à l’aide du gabarit de pose. Si l’ap-
pareil doit être installé avec des raccords hydrauliques en
applique, il faut également tracer le trou de fixation du bas
du gabarit.
Percez les trous puis fixez le support mural en 2 points à
l’aide du matériel de fixation adéquat (vis et chevilles non
comprises dans la fourniture).
Fixez le support mural.
