142

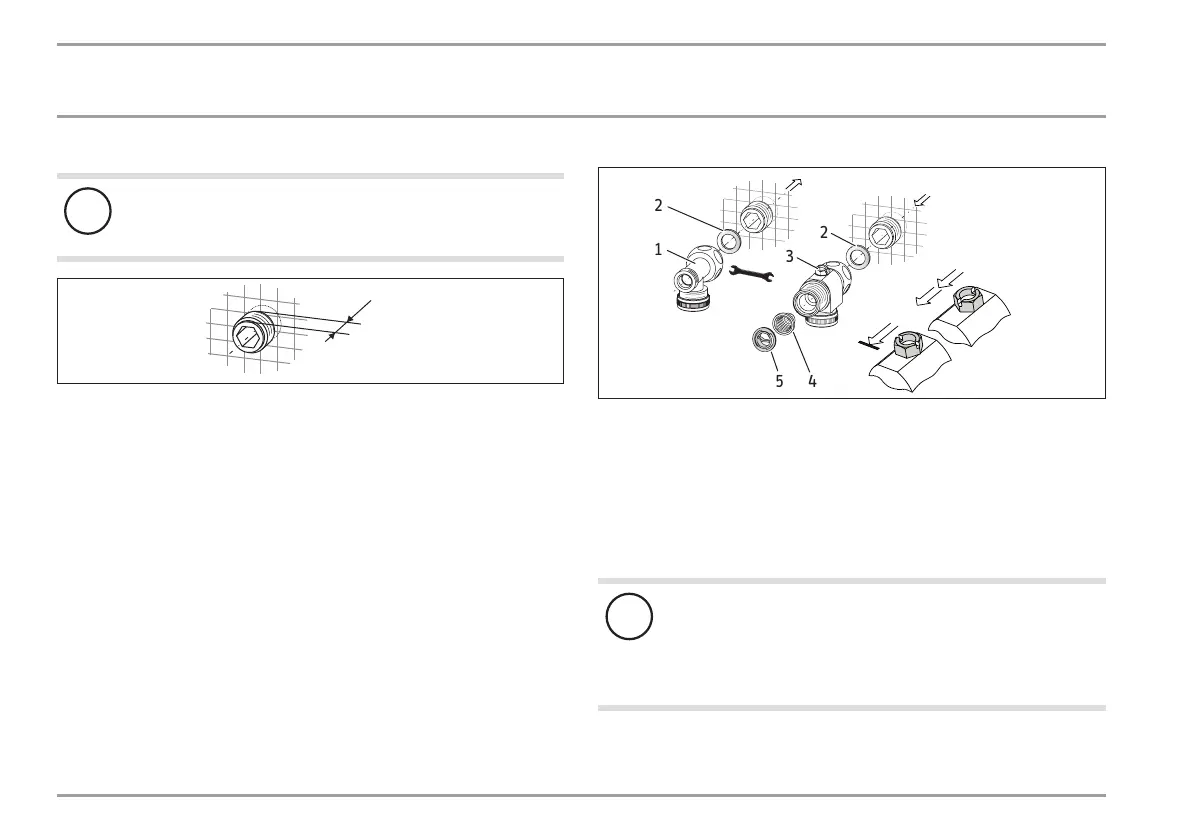

Pose du manchon double
!
Dommages matériels
Exécutez tous les travaux de raccordement et d’installa-
tion hydrauliques suivant les prescriptions.
12
D0000053319
Vissez les manchons doubles avec les joints.
Réalisation du raccordement hydraulique
5 Nm
24
D0000059695
1
4
5
2
3
2
1 Eau chaude sanitaire avec raccord en T
2 Joint d’étanchéité
3 Eau froide avec vanne d’arrêt 3 voies à boisseau sphérique
4 Filtre
5 Rondelle en plastique
Vissez le raccord en T et la vanne d’arrêt 3 voies sur le man-
chon double avec chacun un joint plat.
!
Dommages matériels
Le filtre doit être en place pour garantir le bon fonction-
nement de l’appareil.
En cas de remplacement de l’appareil, assurez-vous
de la présence du filtre.
