FRANÇAIS
143
Pose de l’appareil
Remarque
Pour une pose avec des raccordements hydrauliques
flexibles, il est de plus nécessaire de fixer la paroi ar-
rière avec une vis.
D0000053291
1
2

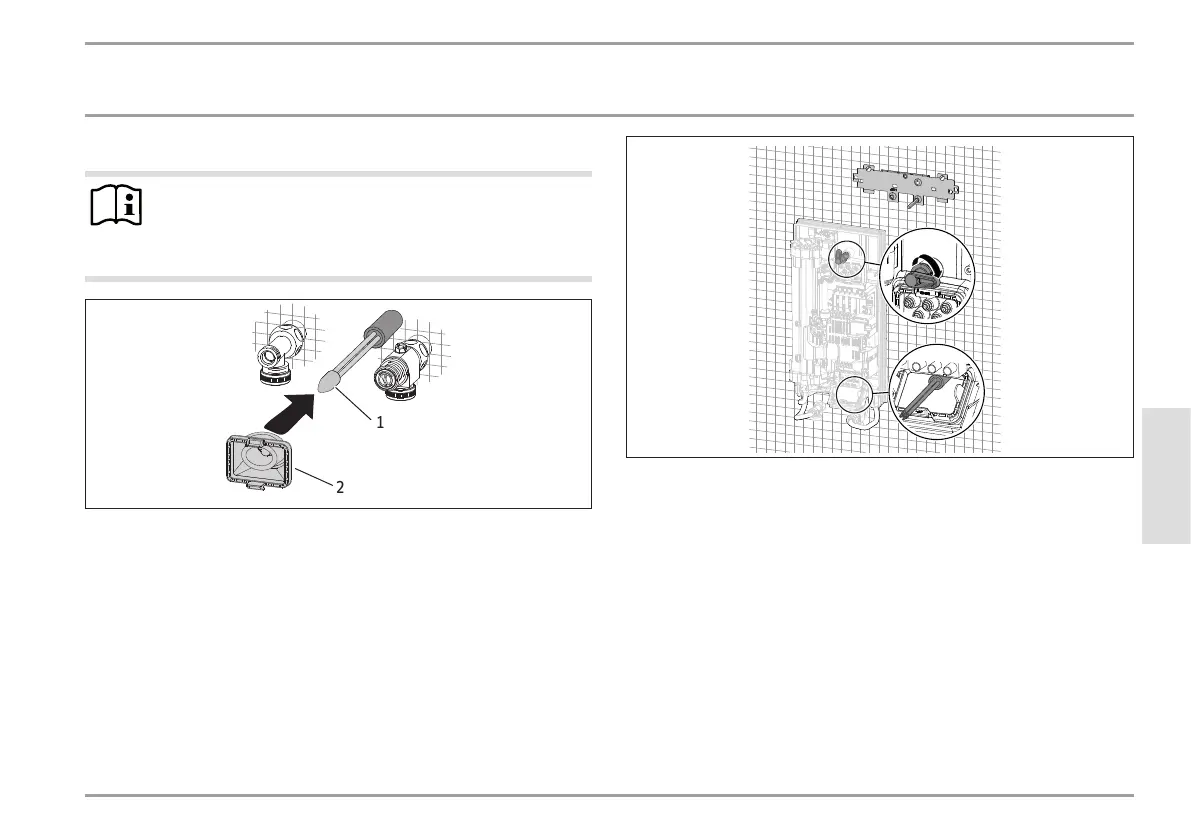

1 Accessoire de montage pour le passage des câbles
2 Passe-câble
Utilisez l’auxiliaire de montage pour faciliter le passage des fils
dans le passe-câble (voir le kit de pièces en plastique fourni).
Déposez le passe-câble de la paroi arrière.
Introduisez le passe-câble sur la gaine du câble d’alimen-
tation. Si la section du câble est importante, agrandissez le
trou dans le passe-câble.
D0000053274
Retirez les capuchons de transport montés des raccords
hydrauliques.
Pliez le câble d’alimentation à 45° vers le haut.
Passez le câble d’alimentation muni du passe-câble par l’ar-
rière dans la paroi arrière.
Montez l’appareil sur la tige filetée du support mural.
Appuyez fermement sur la paroi arrière. Verrouillez la
manette de fixation en tournant d’un quart de tour vers la
droite.
Enfoncez le passe-câble dans la paroi arrière jusqu’à enclen-
chement des deux crochets d’arrêt.
