162
1 Électronique de puissance à interrupteur de sécurité intégré
2 Système de chauffe à fil nu
3 Limiteur de température de sécurité
4 Bornier de raccordement au secteur

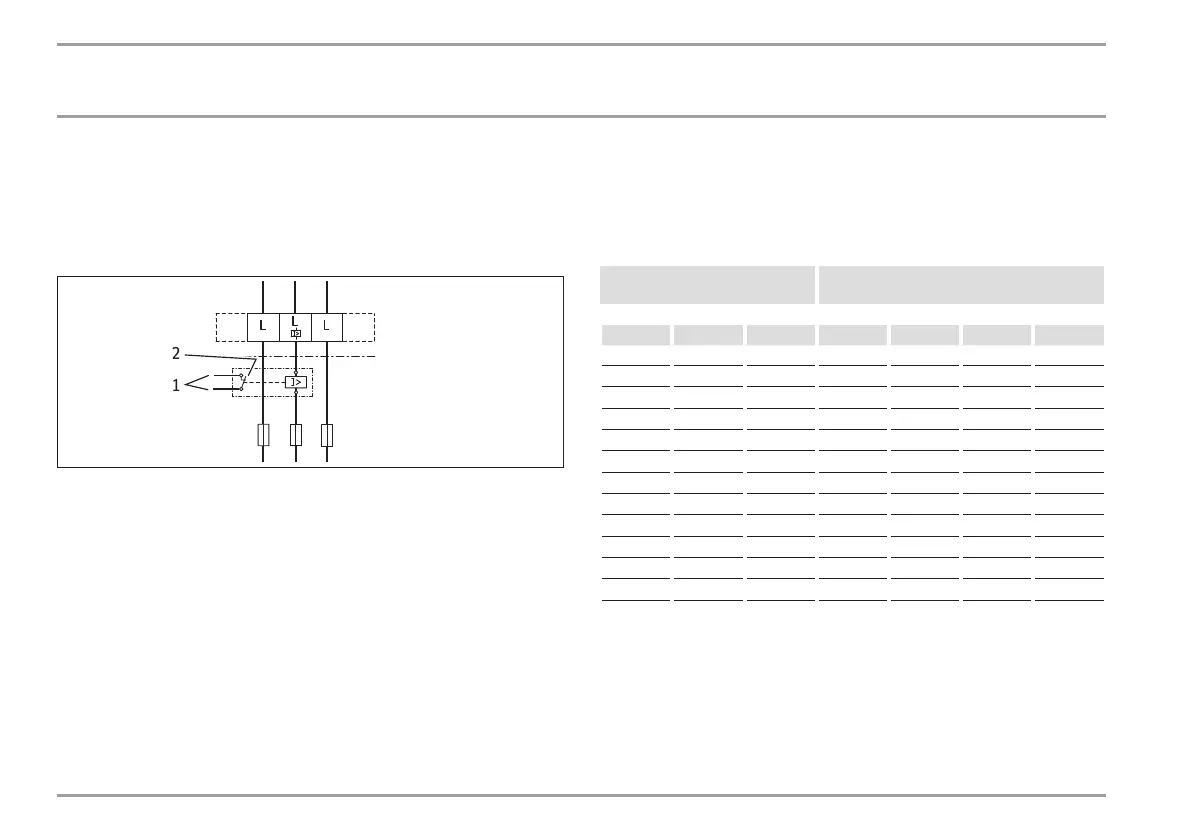

Circuit prioritaire avec LR 1-A
85_02_02_0003_
2
1
1 Câble de commande vers le contacteur du 2e appareil (par
exemple radiateur électrique à accumulation)
2 Le contact de commande s’ouvre lorsque le chauffe-eau ins-
tantané se met en marche.
18.3 Capacité de production d’eau chaude
La capacité de production d’eau chaude sanitaire dépend de la
tension secteur, de la puissance raccordée de l’appareil et de la
température d’arrivée d’eau froide. La tension nominale et la puis-
sance nominale sont indiquées sur la plaque signalétique.
Tension nominale Température d’arrivée d’eau froide
16,2 7,0 8,3 10,1 12,9
19 8,2 9,7 11,8 15,1
21,7 9,4 11,1 13,5 17,2
18 7,8 9,2 11,2 14,3
21 9,1 10,7 13,0 16,7
24 10,4 12,2 14,9 19,0
19,4 8,4 9,9 12,0 15,4
22,6 9,8 11,5 14,0 17,9
25,8 11,2 13,2 16,0 20,5
24,4 10,6 12,4 15,2 19,4
27 11,7 13,8 16,8 21,4
29,1 12,6 14,8 18,1 23,1
