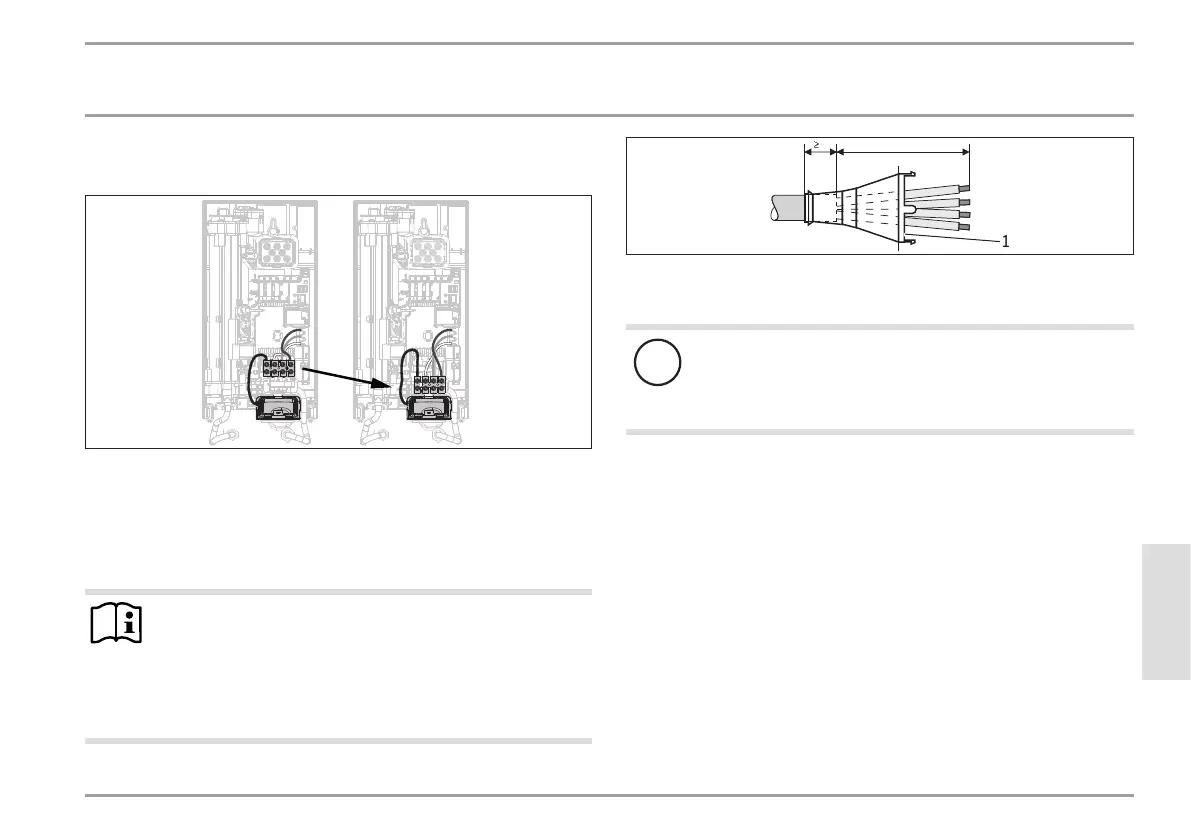

14.3 Elektriciteitsaansluiting inbouw onder bij korte
netaansluitkabel
D0000060387
Verplaats de netaansluitklem verder naar beneden. Maak
daarvoor de bevestigingsschroef los. Schroef de netaansluit-
klem weer vast.
14.4 Elektrische aansluiting opbouw
Info
Bij dit aansluittype wijzigt de beschermingsgraad van
het toestel.
Wijzig het typeplaatje. Streep de vermelding IP 25
door en kruis het vakje IP24 aan. Doe dat met een
balpen.
D0000056232
1
1 Kabeltulle
Bereid de netaansluitkabel voor. Monteer de kabeltulle.
!
Materiële schade
Als u per ongeluk een verkeerd gat uit de achterwand of
bovenkap hebt gebroken, moet u een nieuwe achterwand
of bovenkap gebruiken.
Zaag en breek de benodigde doorvoeren uit de achterwand
en de bovenkap (posities zie hoofdstuk "Technische gege-
vens/ Afmetingen en aansluitingen"). Ontbraam scherpe
kanten met een vijl.
Leid de netaansluitkabel door de kabeltulle.
Sluit de netaansluitkabel aan op de netaansluitklem.
14.5 Aansluiting van een lastafwerprelais
Plaats een lastafwerprelais in combinatie met andere elektrische
toestellen in de elektrotechnische installatie, bv. elektrische ac-
cumulatieverwarming. De lastafwerping vindt plaats wanneer de
doorstromer actief is.
