258

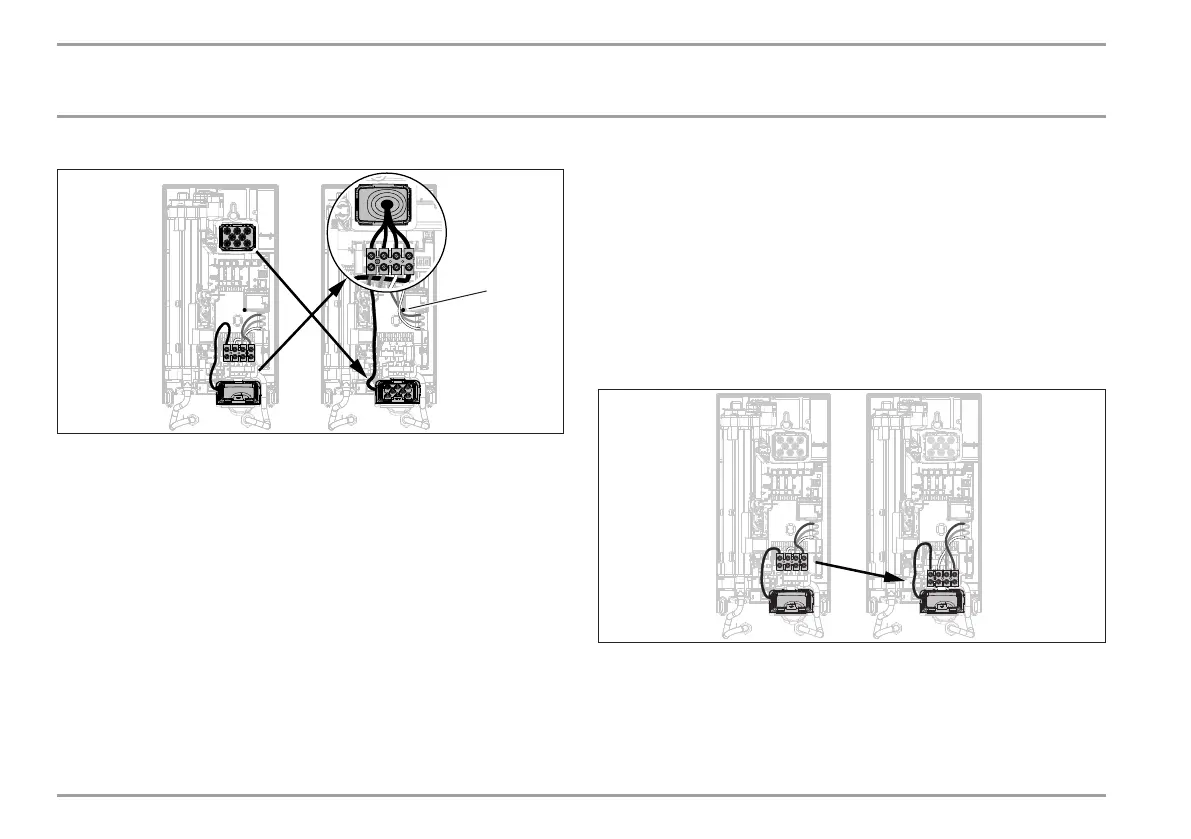

14.2 Przyłącze elektryczne podtynkowe górne
D0000053282
1
1 Kanał kablowy
Przełożyć sieciowy zacisk przyłączeniowy zdołu do góry.
W tym celu odkręcić śrubę mocującą. Obrócić zacisk sie-
ciowy z przewodami przyłączeniowymi o 180° w kierunku
ruchu wskazówek zegara. Przełożyć przy tym przewód
przez kanał kablowy. Przykręcić z powrotem sieciowy zacisk
przyłączeniowy.
Zamienić tulejki przewodu, demontując obie tulejki.
Zamontować na dole od góry tulejkę przewodu.
Nasunąć tulejkę przewodu na płaszcz sieciowego przewodu
przyłączeniowego. Przeciągnąć tulejkę przewodu do ścianki
tylnej, aż oba haki zatrzaskowe zablokują się.
Zamontować urządzenie na sworzniu gwintowanym uchwytu
ściennego.
Mocno docisnąć ściankę tylną. Zablokować przetyczkę mocu-
jącą poprzez obrót wprawo o90°.
Przeciągnąć tulejkę przewodu do ścianki tylnej, aż oba haki
zatrzaskowe zablokują się.
Podłączyć sieciowy przewód przyłączeniowy do sieciowego
zacisku przyłączeniowego.
14.3 Przyłącze elektryczne podtynkowe dolne
przy krótkim sieciowym przewodzie
przyłączeniowym
D0000060387
Przełożyć sieciowy zacisk przyłączeniowy dalej do dołu. W
tym celu odkręcić śrubę mocującą. Przykręcić z powrotem
sieciowy zacisk przyłączeniowy.
