304  

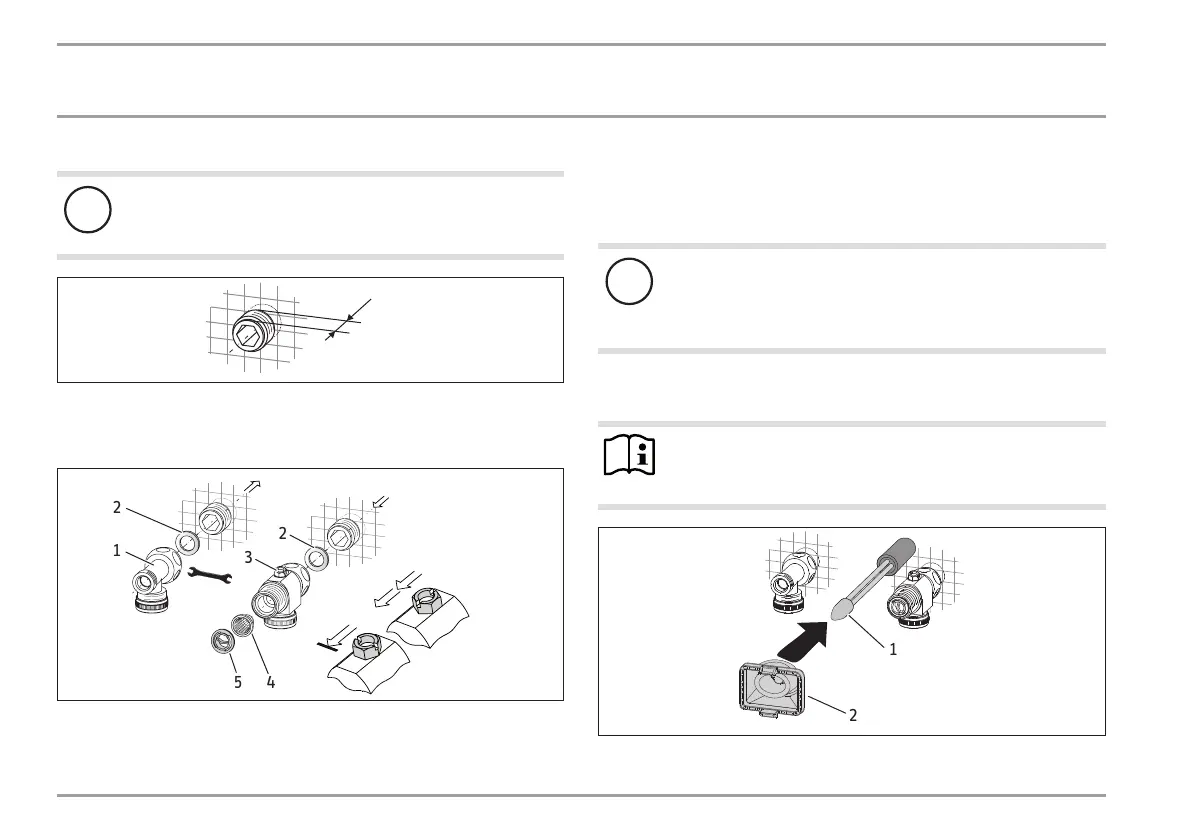

Montáž dvojité vsuvky
!
Věcné škody
Veškeré vodovodní přípojky a instalace provádějte podle
předpisů.
12
D0000053319
 Utěsněte a našroubujte dvojitou vsuvku.
Instalace vodovodní přípojky
5 Nm
24
D0000059695
1
4
5
2
3
2
1 Teplá voda stvarovkouT
2 Těsnění
3 Studená voda s třícestným kulovým uzavíracím ventilem
4 sítko
5 plastová tvarovka
 Našroubujte na dvojitou vsuvku tvarovku T a 3cestný kulový
uzavírací ventil, přitom použijte ploché těsnění.
!
Věcné škody
Zdůvodu funkce přístroje musíte instalovat sítko.
 Zkontrolujte při výměně přístroje, zda je kdispozici
sítko.
Montáž přístroje
Upozornění
Vpřípadě montáže spoužitím flexibilních vodovodních
přípojek musíte zadní stěnu navíc upevnit šroubem.
D0000053291
1
2
1 Montážní pomůcka pro zavedení kabelu
2 Kabelová průchodka
