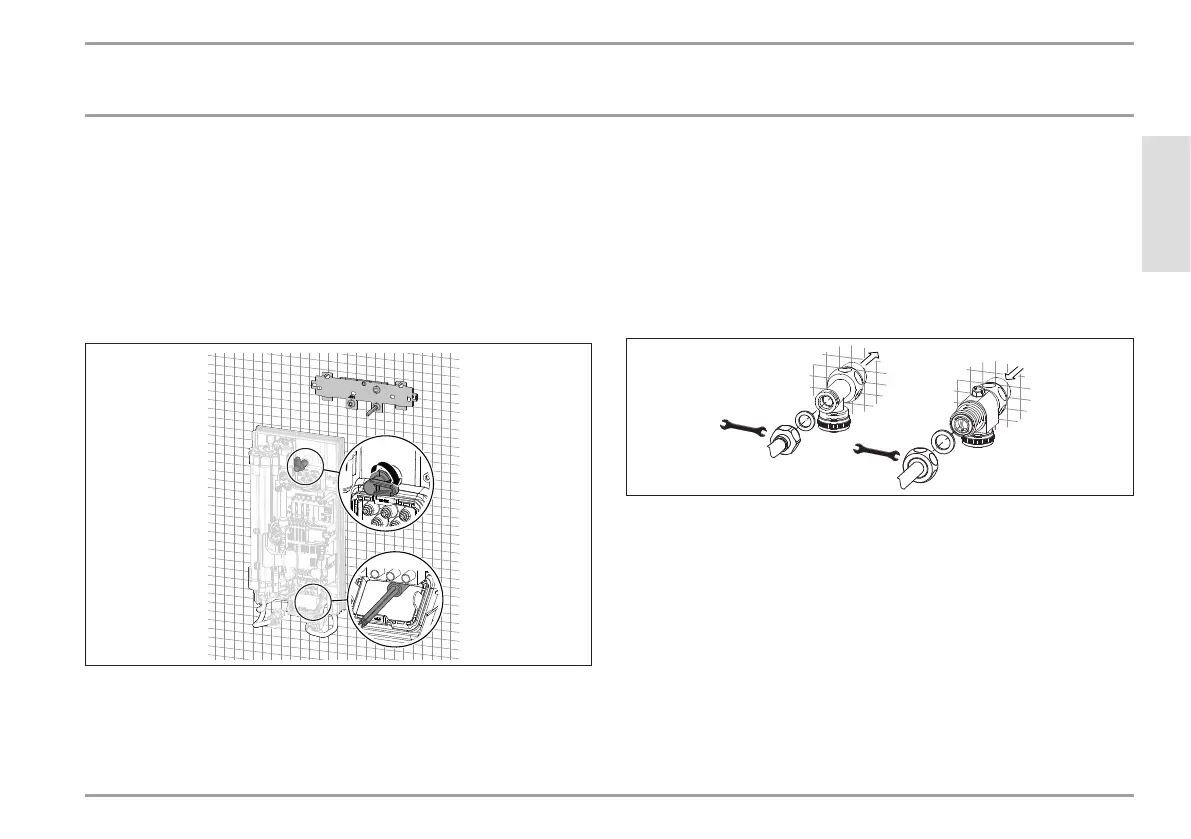

1 Montagehilfe zur Kabeleinführung
2 Kabeltülle
Verwenden Sie zur besseren Durchgängigkeit der Adern durch die
Kabeltülle die Montagehilfe (siehe beigelegtes Kunststoff-Teileset).
Demontieren Sie die Kabeltülle aus der Rückwand.
Führen Sie die Kabeltülle über den Kabelmantel des Netzan-
schlusskabels. Bei größeren Kabeldurchmessern vergrößern
ggf. das Loch in der Kabeltülle.
D0000053274
Entfernen Sie die Transportschutz-Stopfen aus den
Wasseranschlüssen.
Biegen Sie das Netzanschlusskabel 45° nach oben.
Führen Sie das Netzanschlusskabel mit der Kabeltülle von
hinten durch die Rückwand.
Montieren Sie das Gerät auf den Gewindebolzen der
Wandaufhängung.
Drücken Sie die Rückwand fest an. Verriegeln Sie den Befes-
tigungsknebel durch eine Rechtsdrehung um 90°.
Ziehen Sie die Kabeltülle in die Rückwand, bis beide Rastha-
ken einrasten.
24
19
3 Nm
5 Nm
D0000056244
Schrauben Sie die Rohre mit den Flachdichtungen auf die
Wasseranschlüsse.
Öffnen Sie das 3-Wege-Kugelabsperrventil oder das Absperr-
ventil in der Kaltwasser-Zuleitung.
