312
14.4 Elektrická přípojka na zdi
Upozornění
Při tomto způsobu připojení se mění krytí přístroje.
Proveďte změnu na typovém štítku. Přeškrtněte
údaj IP25 a označte křížkem políčko IP24. K tomuto
účelu použijte propisku.

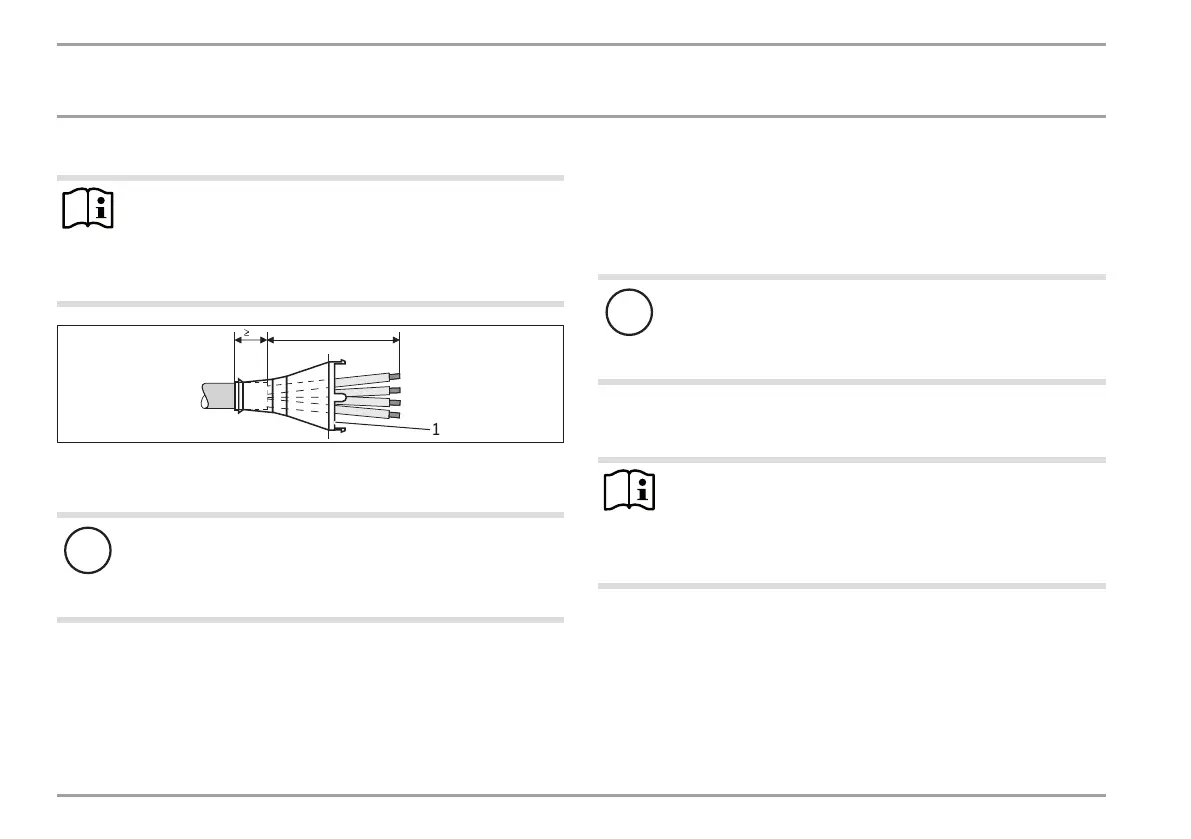

D0000056232
1
1 Kabelová průchodka
Připravte přívodní kabel. Namontujte kabelovou průchodku.
!
Věcné škody
Pokud jste omylem vylomili chybný otvor do zadní stěny
nebo víka přístroje, musíte použít nové konstrukční díly
adní stěnu nebo víko přístroje.
Vyřízněte nebo prorazte potřebnou průchodku vzadní stěně
a ve víku přístroje (polohy viz kapitolu „Technické údaje/
Rozměry a přípojky“). Odstraňte pilníkem ostré hrany.
Veďte síťový přívodní kabel kabelovou průchodkou.
Připojte síťový přívodní kabel k síťové svorkovnici.
14.5 Připojení zátěžového relé
Zátěžové relé používejte vkombinaci sjinými elektrickými pří-
stroji velektrickém rozvodu, například selektrickými akumulač-
ními ohřívači. K vypnutí zátěže dochází při provozu průtokového
ohřívače.
!
Věcné škody
Připojte fázi, která spíná zátěžové relé, koznačené svor-
ce síťové svorkovnice vpřístroji (viz kapitolu „Technické
údaje/ Schéma elektrického zapojení“).
14.6 Vodovodní instalace na zdi
Upozornění
Při tomto způsobu připojení se mění krytí přístroje.
Proveďte změnu na typovém štítku. Přeškrtněte
údaj IP25 a označte křížkem políčko IP24. K tomuto
účelu použijte propisku.
