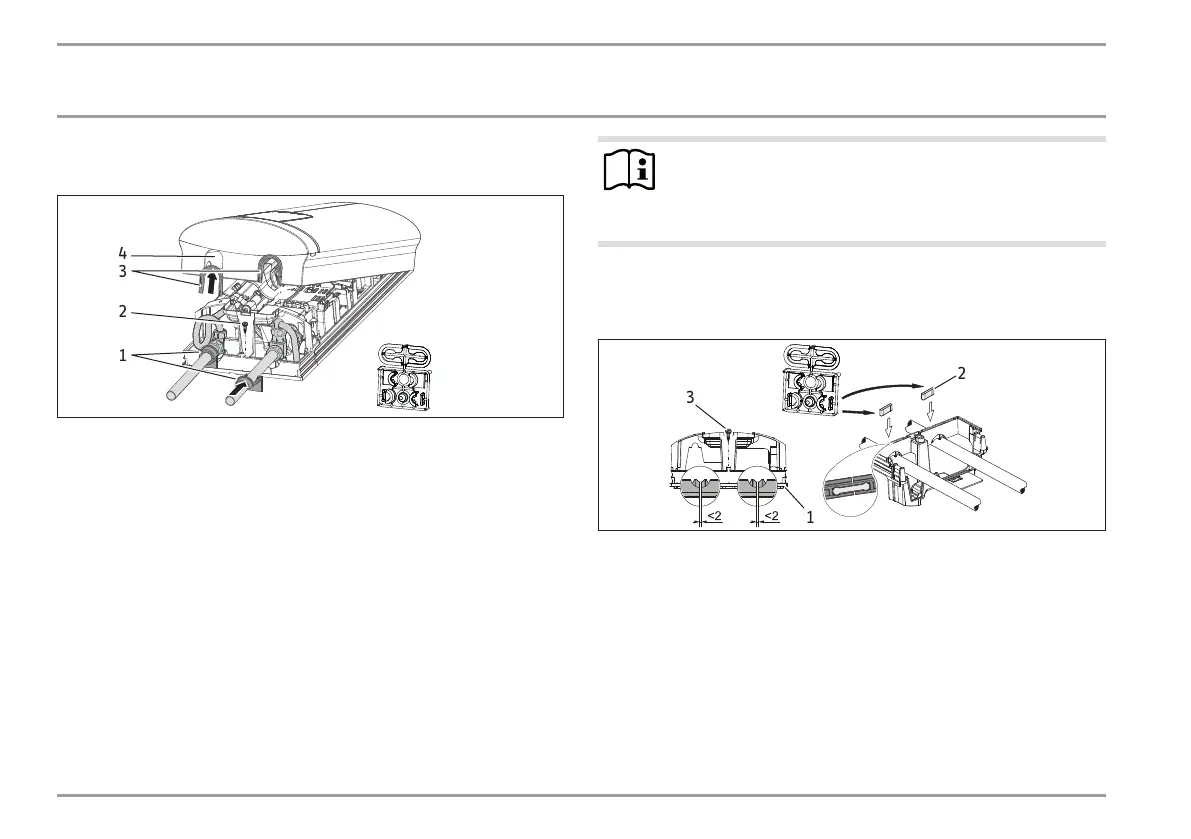

14.8 Montáž víka přístroje při vodovodní instalaci
na omítku
D0000073170
4
3
2
1
1 Vodicí prvky na zadní stranu
2 Šroub
3 Vodicí prvky víka s chlopněmi na straně trubky
4 Průchozí otvor
Vyřízněte a vylomte čistě průchozí otvory ve víku přístroje. V
případě potřeby použijte pilník.
Při montáži připojovacích trubek bez přesazení vylomte
chlopně vodicích prvků víka.
Nasaďte průchodky víka do otvorů pro průchodky.
Nasaďte vodicí prvky zadní stěny na trubky. Nasuňte je k
sobě. Nakonec posuňte vodicí prvky až nadoraz k zadní stěně.
Upevněte spodní díl zadní stěny šroubem.
Upozornění
Při mírném přesazení připojovacích trubek můžete po-
užít vodicí prvky víka s chlopněmi. V tomto případě se
nemontují vodicí prvky zadní stěny.
14.9 Montáž spodního dílu zadní stěny při provedení
se závitovou přípojkou na zdi
D0000053286
2
3
1
1 Zadní strana - spodní díl
2 Spojovací kus v rozsahu dodávky
3 Šroub
Při použití šroubových připojení na zdi lze spodní díl zadní stěny
namontovat i poupevnění armatury. Postupujte takto:
Rozřízněte spodní díl zadní stěny.
Namontujte spodní díl zadní stěny tak, že ho postranách
ohnete a povedete přes trubku naomítce.
Zezadu nasaďte spojky do spodního dílu zadní stěny.
