324  

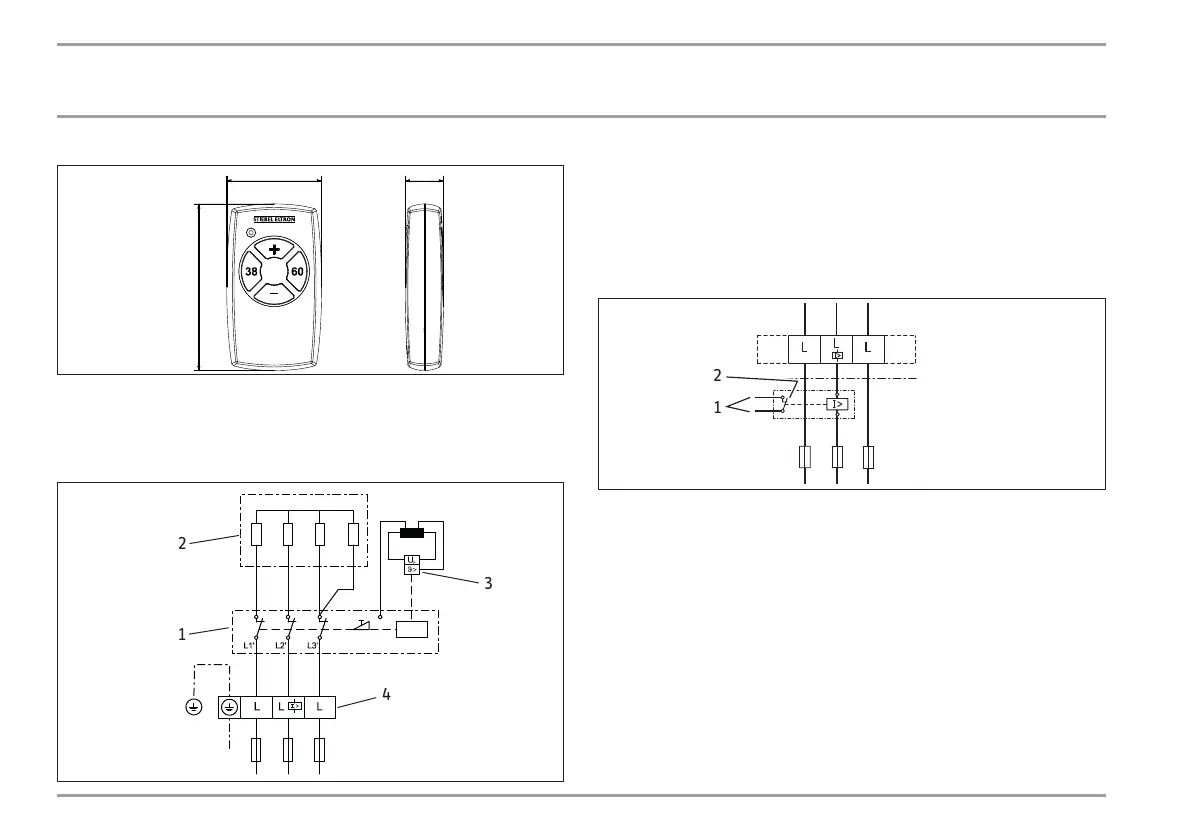

Miniaturní dálkové ovládání
72
41 17
OFF 3s
D0000017658
18.2 Schéma elektrického zapojení
3/PE ~ 380-415V
D0000053424
1
3
4
2
1 Výkonová elektronika s integrovaným bezpečnostním
spínačem
2 Topný systém s holou spirálou
3 Bezpečnostní omezovač teploty
4 Síťová připojovací svorka
Přednostní spínání s LR 1-A
85_02_02_0003_
2
1
1 Řídicí vodič ke stykači 2.přístroje (např. elektrické zařízení k
ohřevu zásobníku)
2 Řídicí kontakt, který se otevře po zapnutí průtokového
ohřívače.
