6 | DHF C www.stiebel-eltron.com
INSTALLATION
Vorbereitungen
Montageset Aufputz-Installation
- Lötverschraubung Kupferrohr für einen Lötanschluss
Ø 12 mm
- Press-Fitting Kupferrohr
Lastabwurfrelais (LR 1-A)
Das Lastabwurfrelais für den Einbau in der Elektroverteilung er-
möglicht eine Vorrangschaltung des Durchlauferhitzers bei gleich-
zeitigem Betrieb von z.B. Elektro-Speicherheizgeräten.

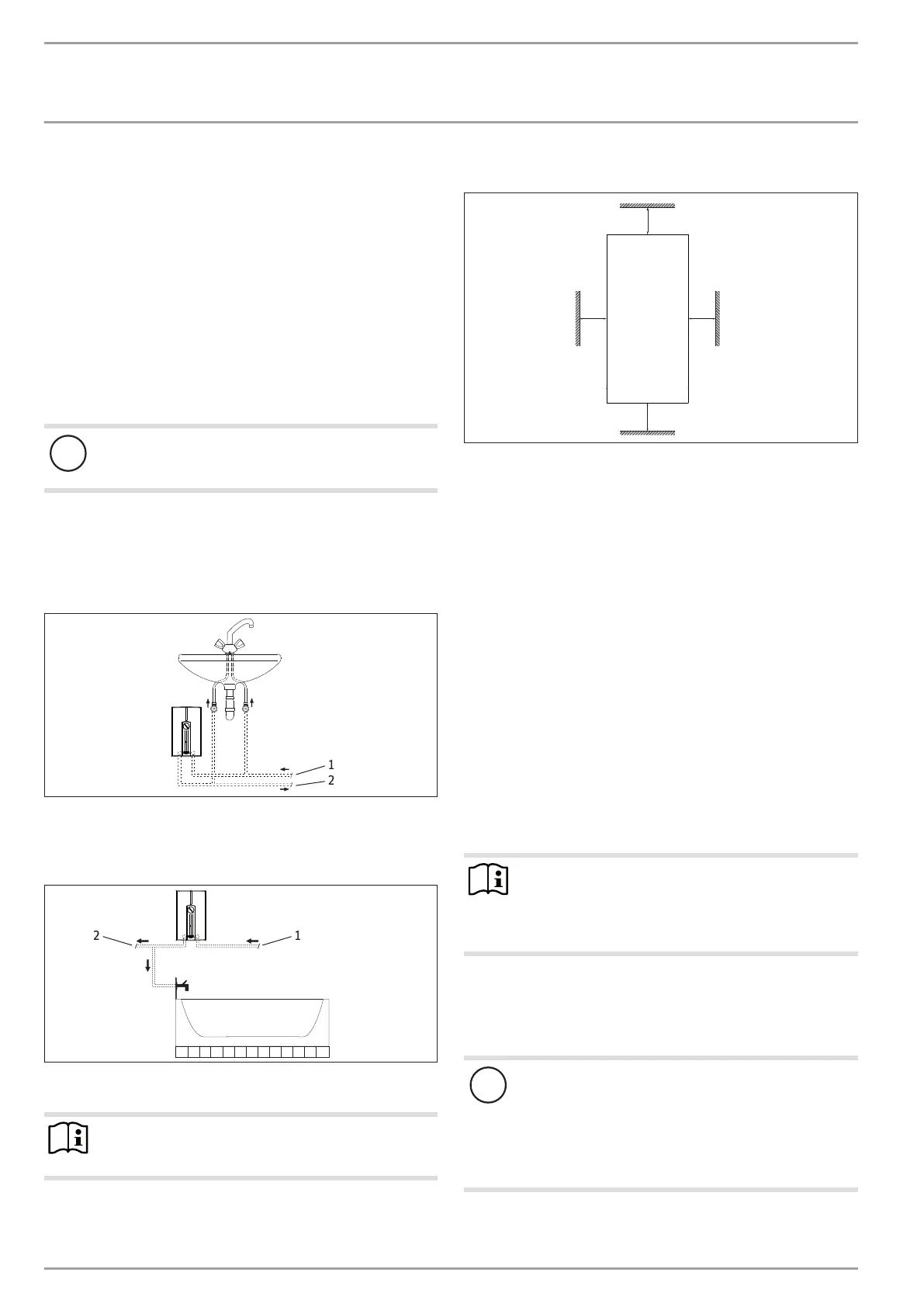

9. Vorbereitungen
9.1 Montageort
!
Sachschaden
Die Installation des Gerätes darf nur im frostfreien Raum
erfolgen.
f Montieren Sie das Gerät senkrecht und in der Nähe der
Entnahmestelle.
Das Gerät ist für eine Untertisch- und Übertischmontage geeignet.
Untertischmontage
D0000042705
1
2
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
Übertischmontage
D0000042706
12
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
Hinweis
f Montieren Sie das Gerät an die Wand. Die Wand
muss ausreichend tragfähig sein.
9.2 Mindestabstände
≥50≥50
≥90
≥90
D0000060809
f Halten Sie die Mindestabstände ein, um einen störungsfreien
Betrieb des Gerätes zu gewährleisten und Wartungsarbeiten
am Gerät zu ermöglichen.
9.3 Wasserinstallation
Der Betrieb mit vorgewärmtem Wasser ist nicht zulässig.
f Spülen Sie die Wasserleitung gut durch.
Volumenstrom
f Stellen Sie sicher, dass der Volumenstrom (siehe Kapitel
„Installation/ Technische Daten/ Datentabelle, Ein“) zum
Einschalten des Gerätes erreicht wird. Wenn der benötigte
Volumenstrom bei voll geöffnetem Entnahmeventil nicht er-
reicht wird, erhöhen Sie den Wasserleitungsdruck.
Armaturen
Verwenden Sie geeignete Druckarmaturen. Offene Armaturen sind
nicht zulässig.
Thermostat-Druckarmaturen müssen für hydraulisch gesteuerte
Durchlauferhitzer geeignet sein.
Hinweis
Das 3-Wege-Kugelabsperrventil im Kaltwasserzulauf dür-
fen Sie nicht zum Drosseln des Durchflusses verwenden.
Das 3-Wege-Kugelabsperrventil dient nur zur Absperrung
des Kaltwasserzulaufs.
Zugelassene Werkstoffe der Wasserleitungen
- Kaltwasser-Zulaufleitung:
feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder
Kunststoffrohr
!
Sachschaden
Verwenden Sie in der Kaltwasser-Zulaufleitung ein
Kunststoff-Rohrsystem müssen Sie folgende Bedingung
einhalten:
f Installieren Sie am Kaltwasser-Geräteanschluss ein
Metallrohr von ca. 1m Länge. Danach können Sie
das Kunststoff-Rohrsystem installieren.
