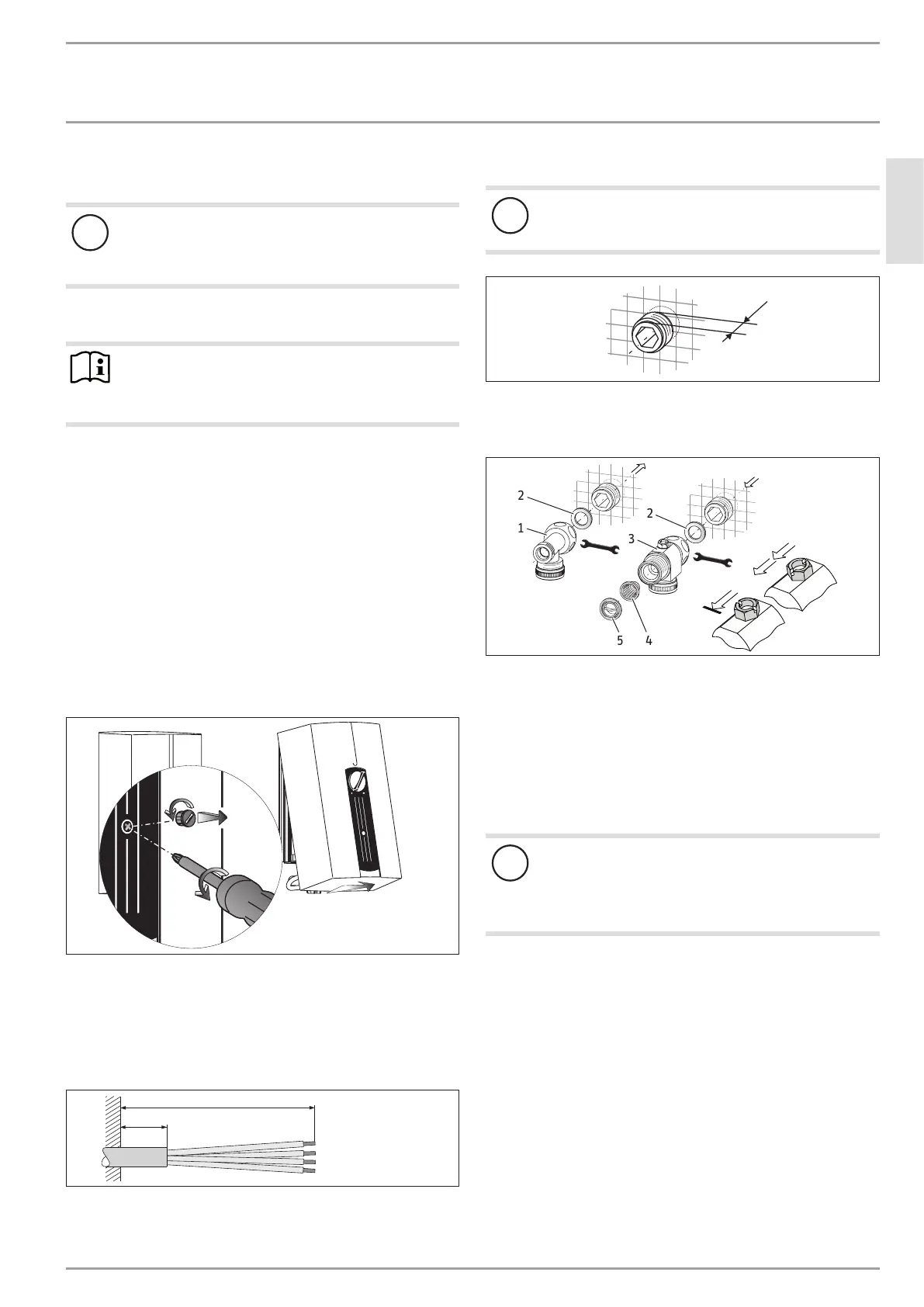

DEUTSCH
www.stiebel-eltron.com DHF C | 7
INSTALLATION
Montage
- Warmwasser-Auslaufleitung:
Edelstahlrohr oder Kupferrohr
!
Sachschaden
Der Durchlauferhitzer ist für die Installation mit Kunst-
stoff-Rohrsystemen in der Warmwasser-Auslaufleitung
nicht geeignet.
Flexible Wasser-Anschlussleitungen
Hinweis
Bei einer Montage mit flexiblen Rohranschlüssen müs-
sen Sie die Rückwand mit einer zusätzlichen Schraube
befestigen.
10. Montage
10.1 Standardmontage
- Elektroanschluss unten, Unterputz-Installation
- Wasseranschluss Unterputz-Installation
Weitere Montagemöglichkeiten siehe Kapitel „Installation/Mon-
tage/ Montage-Alternativen“:
- Elektroanschluss Aufputz
- Anschluss eines Lastabwurfrelais
- Wasserinstallation Aufputz
Gerät öffnen
com pact c ontr
ol
26�02�02�0396
f Drehen Sie die Verschlusskappe nach links. Ziehen Sie sie
nach vorn heraus.
f Drehen Sie die Schraube heraus.
f Schwenken Sie die Gerätekappe auf.
Netzanschlusskabel vorbereiten
160
≥ 30
26�02�02�0887
Doppelnippel montieren
!
Sachschaden
Führen Sie alle Wasseranschluss- und Installationsarbei-
ten nach Vorschrift aus.
12
D0000053319
f Dichten und schrauben Sie die Doppelnippel ein.
Wasseranschluss herstellen
5 Nm
24
5 Nm
24
D0000085349
45
1
2
3
2
1 Warmwasser mit T-Stück
2 Dichtung
3 Kaltwasser mit 3-Wege-Kugelabsperrventil
4 Sieb
5 Kunststoff-Formscheibe
f Schrauben Sie das T-Stück und das 3-Wege-Kugelabsperr-
ventil mit jeweils einer Flachdichtung auf die Doppelnippel.
f Montieren Sie das mitgelieferte Sieb und die Kunststoff-
Formscheibe in das 3-Wege-Kugelabsperrventil.
!
Sachschaden
Für die Funktion des Gerätes muss das Sieb eingebaut
sein.
f Prüfen Sie beim Geräteaustausch, ob das Sieb vor-
handen ist.
