8 | DHF C www.stiebel-eltron.com

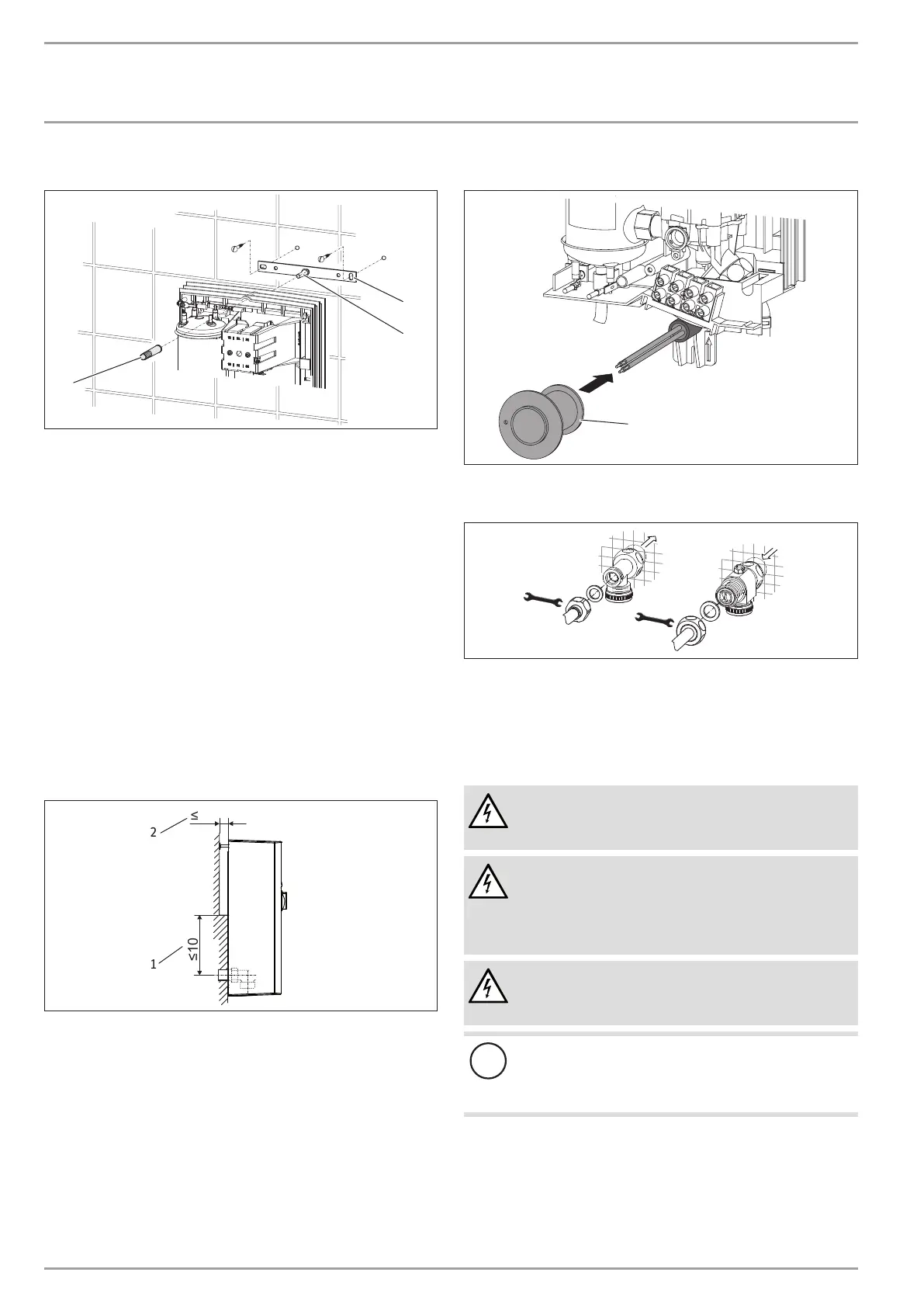

INSTALLATION
Montage
Wandaufhängung und Gerät montieren
D0000103822
3
2
1
1 Wandaufhängung
2 Gewindebolzen
3 Schraubhülse
f Demontieren Sie die Wandaufhängung.
f Zeichnen Sie die Bohrlöcher mit der Montageschablone (im
Mittelteilteil dieser Anleitung zum Heraustrennen) an. Bei
der Montage mit Aufputz liegenden Wasseranschlüssen müs-
sen Sie zusätzlich ein Befestigungsloch im unteren Teil der
Schablone anzeichnen.
f Bohren Sie die Löcher und befestigen Sie die Wandaufhän-
gung mit 2Schrauben und 2Dübeln. Die Schrauben und
Dübel gehören nicht zum Lieferumfang.
f Montieren Sie die Wandaufhängung.
f Montieren Sie das Gerät auf den Gewindebolzen.
f Drücken Sie die Rückwand fest an. Verschrauben Sie die
Rückwand mit der Schraubhülse. Mit der Mutter am Gewin-
debolzen können Sie einen Fliesenversatz ausgleichen.
Installation bei Fliesenversatz
≤12
≤100
2
1
D0000042707
1 Mindestauflage des Gerätes
2 Maximaler Fliesenversatz
f Justieren Sie den Wandabstand mit der Mutter auf dem Ge-
windebolzen. Drücken Sie die Rückwand fest an. Verschrau-
ben Sie die Rückwand mit dem Gewindebolzen.
Kabeltülle montieren
1
D0000042709
1 Kabeltülle
f Montieren Sie die Kabeltülle.
24
19
3 Nm
5 Nm
D0000056244
f Entfernen Sie die Transportschutz-Stopfen aus den Rohran-
schlüssen des Gerätes.
f Schrauben Sie die Rohranschlüsse mit den Flachdichtungen
auf die Wasseranschlüsse.
Elektroanschluss herstellen
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installa-
tionsarbeiten nach Vorschrift aus.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fester An-
schluss in Verbindung mit der Kabeltülle erlaubt. Das
Gerät muss über eine Trennstrecke von mindestens 3mm
allpolig vom Netzanschluss getrennt werden können.
WARNUNG Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist.
!
Sachschaden
Beachten Sie das Typenschild. Die angegebene Nenn-
spannung muss mit der Spannungsversorgung überein-
stimmen.
f Schließen Sie das Netzanschlusskabel an die Netzanschluss-
klemme an (siehe Kapitel „Installation/ Technische Daten/
Elektroschaltplan“).
