DEUTSCH
www.stiebel-eltron.com DHF C | 9
INSTALLATION
Montage
10.2 Montage-Alternativen
10.2.1 Elektroanschluss Aufputz
!
Sachschaden
Sollten Sie versehentlich ein falsches Loch in die Geräte-
kappe brechen, müssen Sie eine neue Gerätekappe ver-
wenden.
f Schneiden oder brechen Sie die benötigte Durchführung in
der Gerätekappe sauber heraus (Positionen siehe Kapitel
„Installation/ Technische Daten/ Maße und Anschlüsse“).
Nutzen Sie bei Bedarf eine Feile.
f Führen Sie das Netzanschlusskabel durch die Kabeltülle.
Schließen Sie das Netzanschlusskabel an die Netzanschluss-
klemme an.
10.2.2 Anschluss eines Lastabwurfrelais
Setzen Sie ein Lastabwurfrelais in Kombination mit anderen
Elektrogeräten, z.B. Elektro-Speicherheizgeräte, in der Elektro-
verteilung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlauf-
erhitzers.
!
Sachschaden
Schließen Sie die Phase, die das Lastabwurfrelais schal-
tet, an die gekennzeichnete Klemme der Netzanschluss-
klemme im Gerät an (siehe Kapitel „Installation/ Tech-
nische Daten/ Elektroschaltplan“).

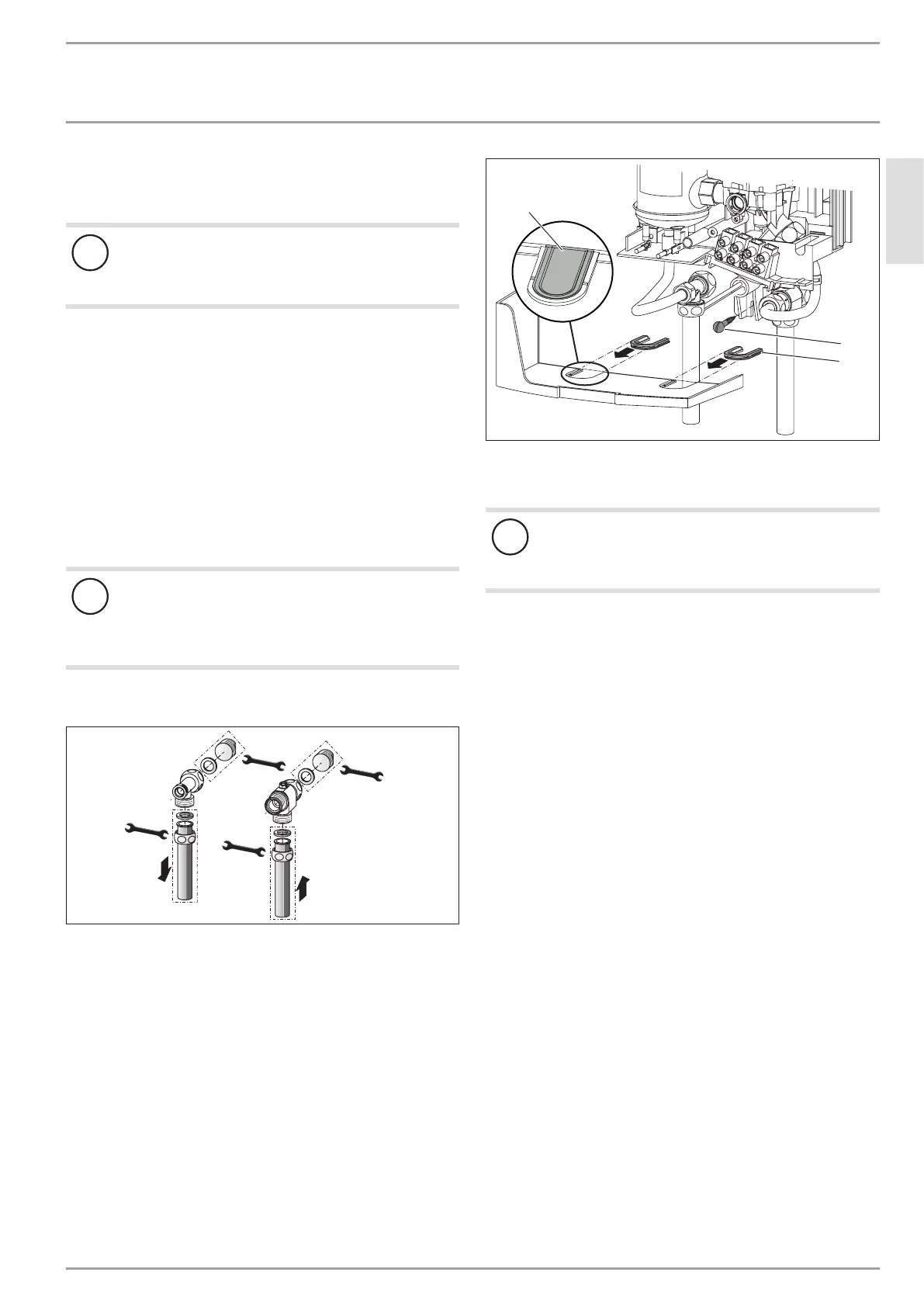

10.2.3 Wasserinstallation Aufputz
19
5 Nm
19
5 Nm
24
18 Nm
24
18 Nm
D0000033104
f Zum Verschließen des Unterputzanschlusses montieren Sie
die Wasserstopfen mit Dichtungen.
f Montieren Sie eine geeignete Druckarmatur.
D0000042740
3
2
1
1 Durchführungsöffnungen
2 Kappenführungsstücke
3 Untere Befestigungsschraube
!
Sachschaden
Sollten Sie versehentlich ein falsches Loch in die Gerä-
tekappe schneiden, müssen Sie eine neue Gerätekappe
verwenden.
f Befestigen Sie die Rückwand unten mit einer zusätzlichen
Schraube.
f Verschrauben Sie die Anschlussrohre mit dem T-Stück und
dem 3-Wege-Kugelabsperrventil.
f Brechen Sie die Durchführungen in der Gerätekappe sauber
heraus. Nutzen Sie bei Bedarf eine Feile.
f Rasten Sie die Kappenführungsstücke in die Durchführungs-
öffnungen ein.
10.3 Montage abschließen
f Öffnen Sie das 3-Wege-Kugelabsperrventil und ggf. vorhan-
dene Absperrventile in der Kaltwasser-Zuleitung.
