INSTALLATION
Raccordement électrique
www.stiebel-eltron.com WPM | 25
FRANÇAIS
5.2 Raccordement de l’appareil
Les passe-câbles dans le boîtier mural sont prévus pour des
câbles électriques rigides et souples d’un diamètre extérieur de
6 à 12mm.
Posez les câbles électriques souples dans des tubes d’instal-
lation ou des goulottes de câbles.
Les circuits de tension secteur et de très basse tension doivent être
logés séparément dans le boîtier mural.
!
Dommages matériels
Installez les câbles BUS, les câbles d’alimentation secteur
et les câbles de sonde séparés les uns des autres.

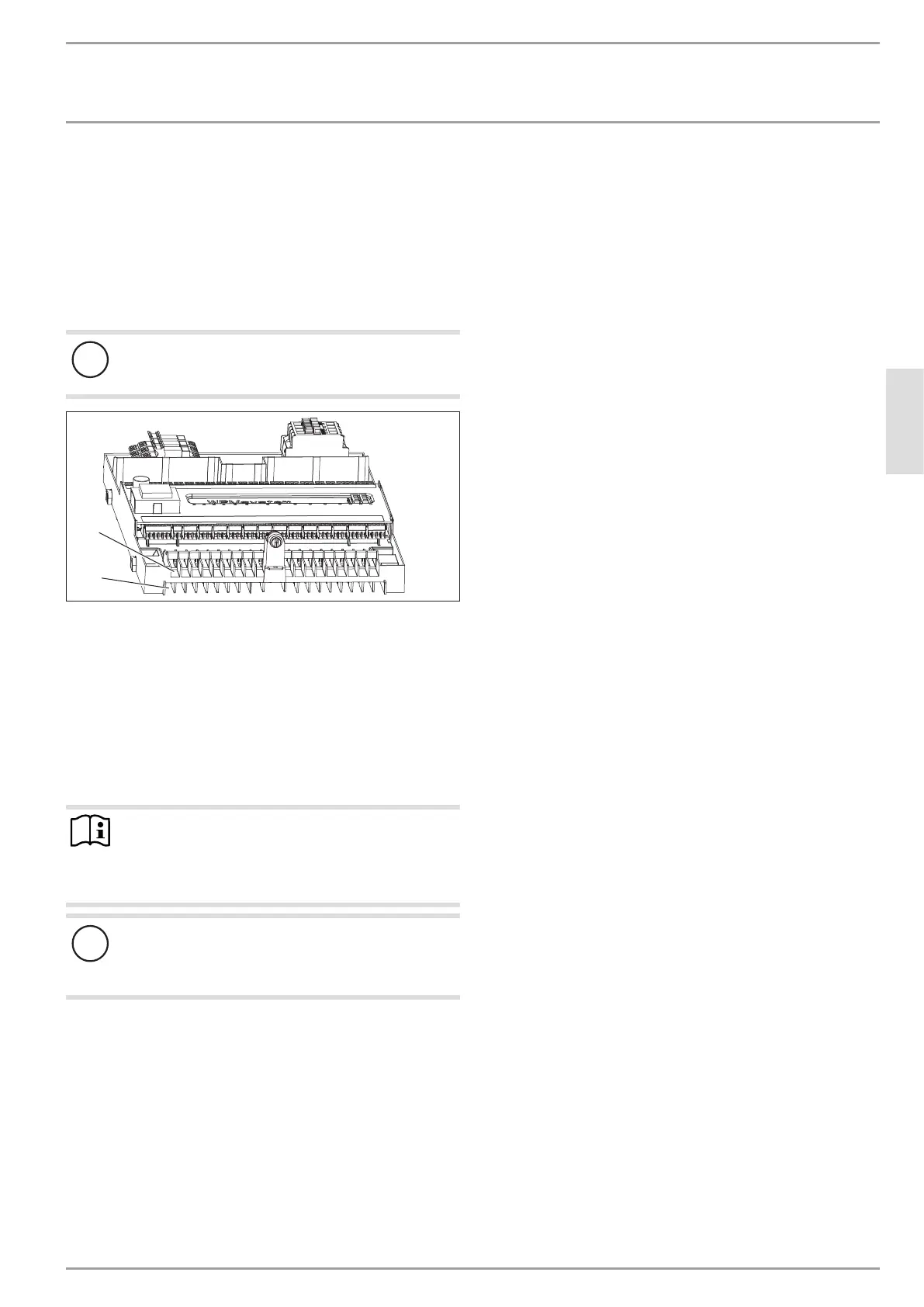

D0000069175
1
2
1 Passage de câble avant pour l’alimentation secteur
2 Passage de câble arrière pour la très basse tension
Introduisez les câbles électriques de très basse tension par le
bas dans les passages de câbles arrière de l’appareil.
Introduisez les câbles d’alimentation secteur par le bas dans
les passages de câbles avant de l’appareil.
Lors du raccordement secteur, veillez procéder à une mise à
la terre en conformité.
Fixez tous les câbles électriques directement sous le boîtier
mural avec les clavettes rouges fournies.
Remarque
Les clavettes rouges servent de fixation pour les câbles
électriques.
N’utilisez pas les clavettes rouges comme dispositif
anti-traction.
!
Dommages matériels
Serrez toutes les vis des bornes de raccordement.
Les vis des points de raccordement libres doivent
également être serrées.
