INSTALLATION
Elektrischer Anschluss
4 | WPM www.stiebel-eltron.com
4.2 Installationsort
Das Gerät ist ausschließlich für die Wandmontage vorgesehen.
Montieren Sie das Gerät in der Nähe der Wärmepumpe.
Montieren Sie das Gerät auf einem glatten Montageun-
tergrund, um das Verlegen der elektrischen Leitungen zu
erleichtern.
Achten Sie darauf, dass bei Bedarf links oder rechts neben
dem Gerät noch ausreichend Platz für die Wärmepumpen-Er-
weiterung WPE ist.
Achten Sie darauf, dass im montierten Zustand die Rückseite
des Wandgehäuses nicht zugänglich ist.
Schützen Sie das Gerät im Betrieb vor Feuchtigkeit, Schmutz
und Beschädigung.

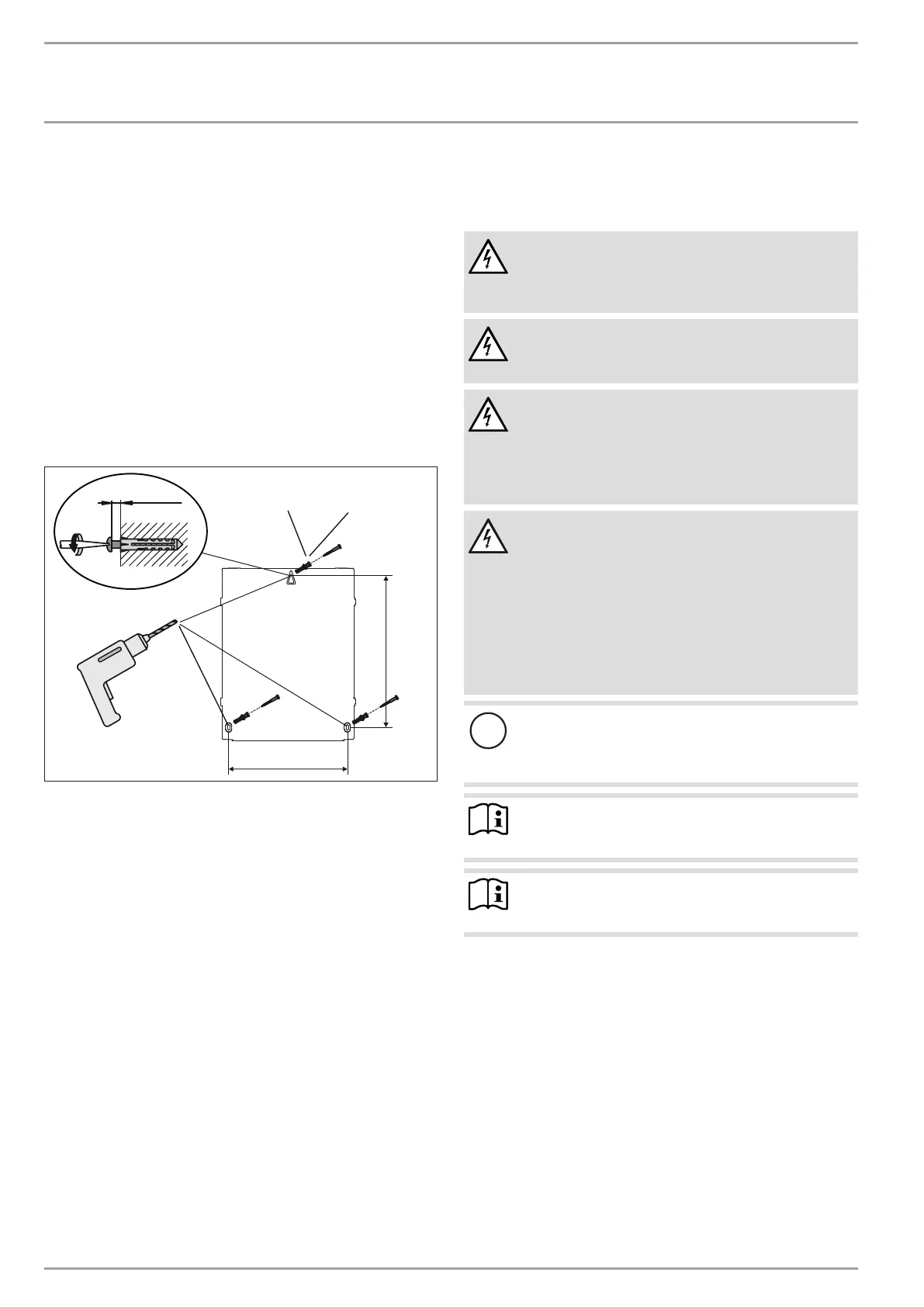

4.3 Wandmontage
276
353
Ø 4 x 35
Ø 6
2,6 - 3,0
D0000061424
Zeichnen Sie die Bohrlöcher an.
Bohren Sie die Löcher und stecken Sie passende Dübel in die
Bohrlöcher.
Drehen Sie für die obere Befestigung des Gehäuses eine
Schraube in den entsprechenden Dübel so weit hinein, dass
sich das Gehäuse gerade noch einhängen lässt.
Danach können Sie das Gehäuse mit zwei weiteren Schrau-
ben im unteren Gehäuseteil festschrauben.
5. Elektrischer Anschluss
5.1 Allgemein
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installati-
onsarbeiten entsprechend den nationalen und regiona-
len Vorschriften aus.
WARNUNG Stromschlag
Schalten Sie bei allen Arbeiten die Wärmepumpe
spannungsfrei.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fester An-
schluss erlaubt. Das Gerät muss über eine Trennstre-
cke von mindestens 3 mm allpolig vom Netzanschluss
getrennt werden können. Diese Anforderung wird von
Schützen, LS-Schaltern, Sicherungen usw. übernommen.
WARNUNG Stromschlag
An die Kleinspannungsanschlüsse des Gerätes dürfen
nur Komponenten angeschlossen werden, die mit Si-
cherheitskleinspannung (SELV) arbeiten und eine sichere
Trennung zur Netzspannung sicherstellen.
Durch Anschluss anderer Komponenten können Teile des
Gerätes und angeschlossene Komponenten unter Netz-
spannung stehen.
Verwenden Sie nur von uns zugelassene Kompo-
nenten.
!
Sachschaden
Beachten Sie beim Anschluss die maximale Belast-
barkeit der Relaisausgänge (siehe Kapitel „Techni-
sche Daten/ Datentabelle“).
Hinweis
Die angegebene Spannung muss mit der Netzspannung
übereinstimmen. Beachten Sie das Typenschild.
Hinweis
Verwenden Sie in Verbindung mit dem Wärmepum-
pen-Manager WPM den Mischer-Stellmotor HSM.
Beachten Sie beim elektrischen Anschluss den jeweiligen
Elektro-Anschlussplan der Wärmepumpe.
Sichern Sie das Gerät bauseits mit einem 6A Leitungsschutz-
schalter ab.
Die Versorgungsspannung an Klemme L und die vom EVU ge-
schaltete Phase L´ müssen über dieselbe Fehlerstrom-Schutzein-
richtung geführt werden, da sie im WPM einen gemeinsamen
Mittelpunktleiter haben.
Achten Sie darauf, dass L und L´ gleichphasig sind.
Trennen Sie vor der Montage die Heizungsanlage allpolig
vom Stromnetz.
Im WPM und im Wandgehäuse sind keine Sicherungen für die
angeschlossenen Verbraucher vorgesehen. Über den Anschluss L*
bzw. Pumpen L kann eine Sicherung für die angeschlossenen Ver-
braucher zwischengeschaltet werden (siehe auch Anschlussplan
der Wärmepumpe).
