INSTALLATION
Elektrischer Anschluss
DEUTSCH
www.stiebel-eltron.com WPM | 5
5.2 Geräteanschluss
Die Kabeldurchführungen am Wandgehäuse sind für starre und
flexible elektrische Leitungen mit einem Außendurchmesser von
6-12mm geeignet.
Verlegen Sie flexible elektrische Leitungen in Installations-
rohren oder Kabelkanälen.
Die Netz- und Kleinspannungskreise sind konstruktiv im Wand-Auf-
baugehäuse getrennt untergebracht.
!
Sachschaden
Installieren Sie die BUS-Leitungen, die Netzanschluss-
kabel und die Fühlerleitungen getrennt voneinander.

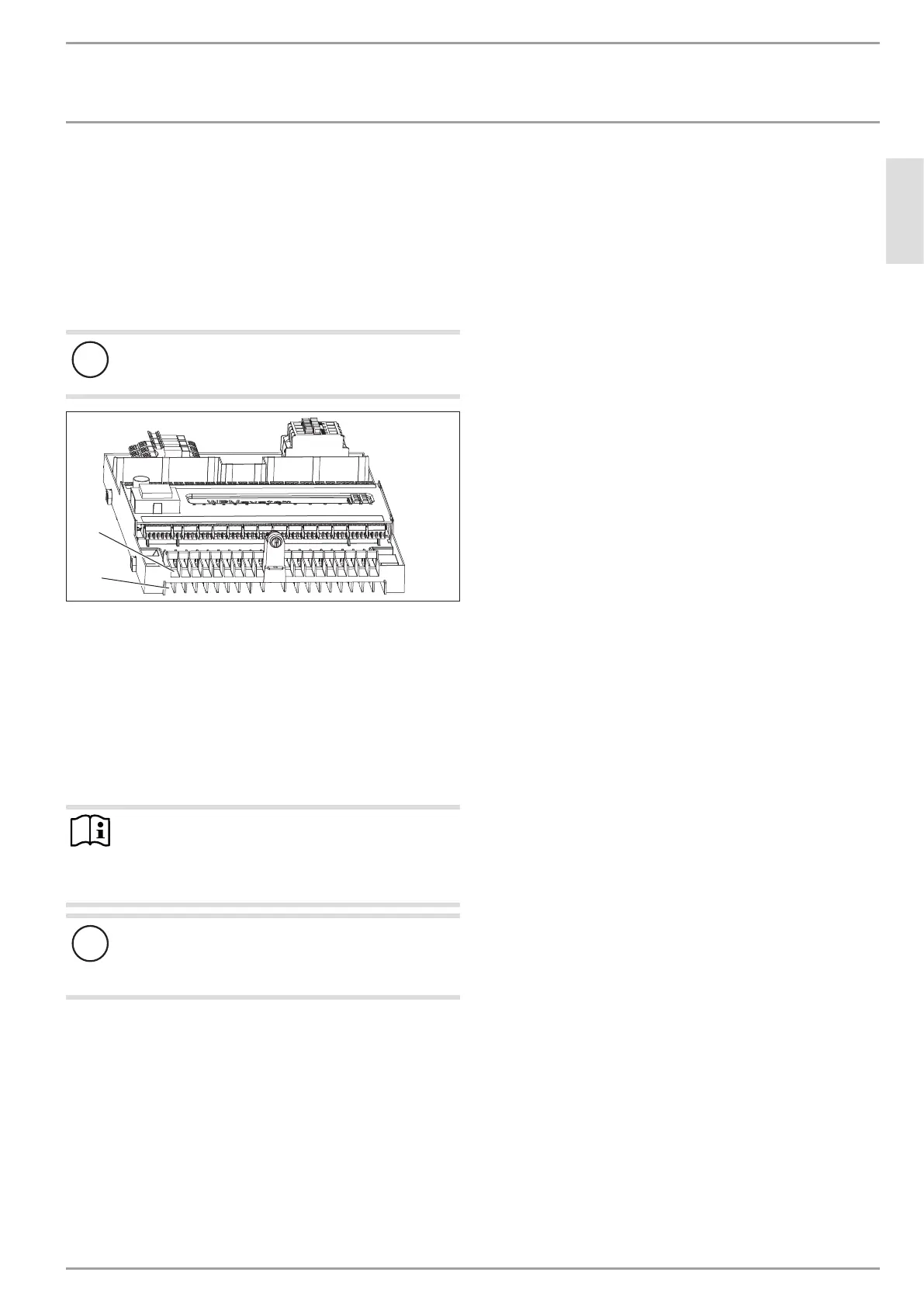

D0000069175
1
2
1 Vordere Kabeleinführung für Netzspannung
2 Hintere Kabeleinführung für Kleinspannung
Führen Sie die elektrischen Leitungen der Kleinspannung von
unten in die hinteren Kabeleinführungen des Gerätes.
Führen Sie die elektrischen Netzanschlusskabel von unten in
die vorderen Kabeleinführungen des Gerätes.
Achten Sie beim Anschluss der Netzspannung auf einen vor-
schriftsmäßigen Anschluss des Schutzleiters.
Fixieren Sie alle elektrischen Leitungen direkt unterhalb des
Wandgehäuses mit den beiliegenden roten Keilen.
Hinweis
Die roten Keile dienen als Fixierung für die elektrischen
Leitungen.
Verwenden Sie die roten Keile nicht als Zugentlas-
tung.
!
Sachschaden
Ziehen Sie alle Schrauben an den Anschlussklem-
men fest. Die Schrauben an Klemmstellen ohne Ver-
drahtung müssen ebenfalls angezogen werden.
