Elektrischer Anschluss
8 | WPM www.stiebel-eltron.com
5.3 Fühlermontage
Hinweis
 Verwenden Sie ausschließlich PT1000-Fühler.
 Schließen Sie alle notwendigen Fühler vor der Inbetriebnah-
me an das Gerät.
5.3.1 Außentemperaturfühler AF PT
Die Temperaturfühler haben einen entscheidenden Einfluss auf
die Funktion der Heizungsanlage. Achten Sie deshalb auf einen
korrekten Sitz und eine gute Isolierung der Fühler.
Bringen Sie den Außentemperaturfühler an einer Nord- oder
Nordostwand an. Mindestabstände: 2,5m vom Erdboden, 1m
seitlich von Fenster und Türen. Der Außentemperaturfühler soll
der Witterung frei und ungeschützt ausgesetzt sein, aber nicht
direkt der Sonneneinstrahlung. Montieren Sie den Außentempe-
raturfühler nicht über Fenstern, Türen und Luftschächten.
Montage:
 Durchstoßen Sie die Kabeldurchführung an der dafür vorge-
sehenen Stelle mit einem spitzen Gegenstand.
 Stecken Sie die Kabeldurchführung in die Aussparung am
Fühlerhalter.
 Stecken Sie ein Anschlusskabel durch die Kabeldurchführung.
 Verbinden Sie das Anschlusskabel mit der Anschlussklemme.
 Ziehen Sie die Schrauben an der Anschlussklemme fest.
 Schließen Sie die elektrische Anschlussleitung an die Füh-
lerklemmeX1.3 an.
 Drücken Sie den Fühlerhalter in das Fühlergehäuse, bis er
hörbar einrastet.
 Befestigen Sie das Fühlergehäuse mit einem Dübel und einer
Schraube an einer Wand.

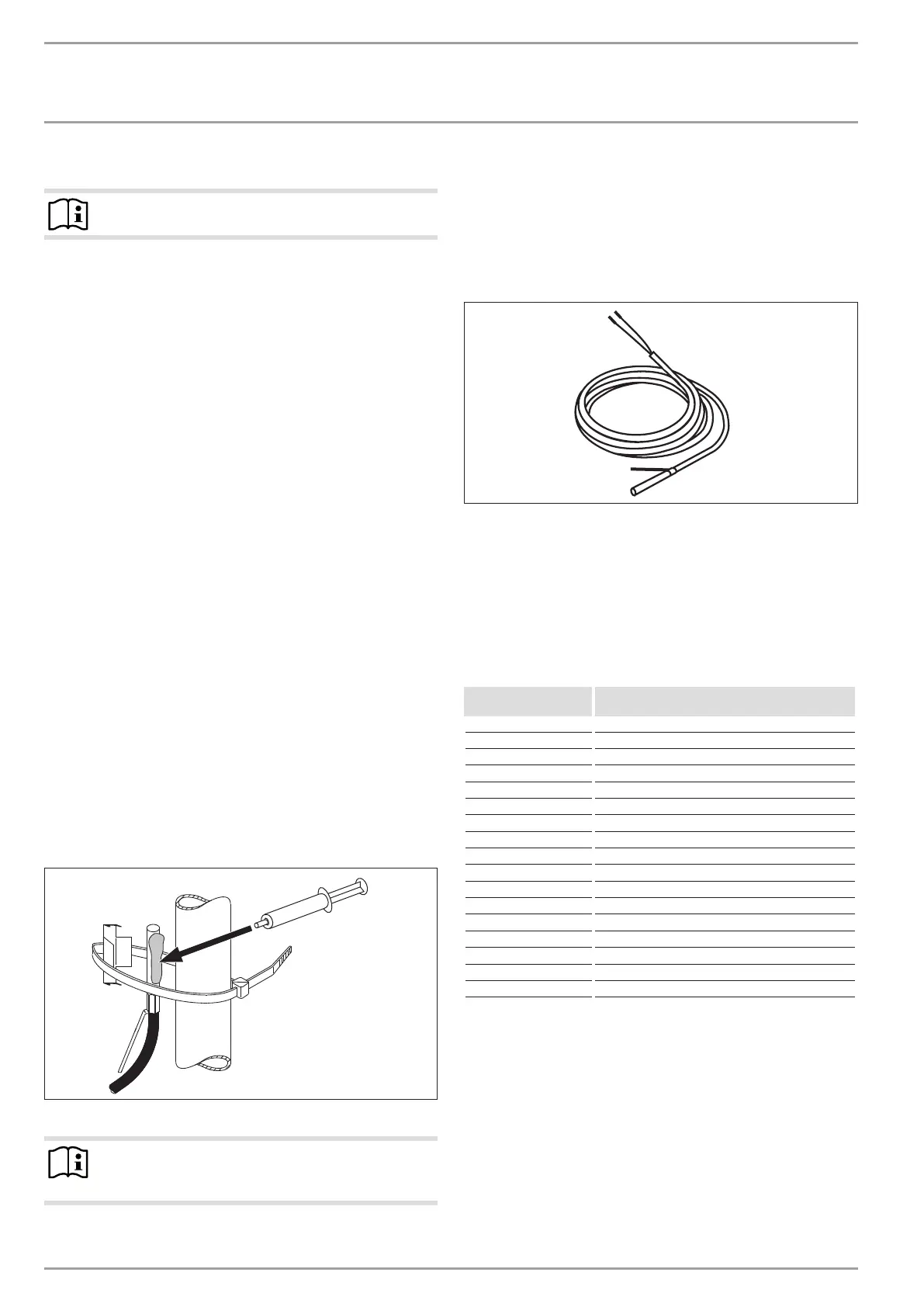

5.3.2 Tauch-/ Anlegefühler TAF PT
Montage als Anlegefühler
D0000070237
 Säubern Sie das Rohr.
Hinweis
Die Aussparungen an der Halteklammer sind unter-
schiedlich groß.
 Drücken Sie die kleinere Aussparung der Halteklammer in
eine der Einkerbungen des Fühlers.
 Drücken Sie die größere Aussparung der Halteklammer an
den Fühler.
 Tragen Sie Wärmeleitpaste auf den Fühler auf.
 Befestigen Sie den Fühler mit der Halteklammer und dem
Kabelbinder.
Montage als Tauchfühler
D0000071342
Der Tauchfühler wird für die Tauchhülse im Pufferspeicher be-
nötigt.
 Drücken Sie die Feder nach unten. Die Feder dient dazu den
Fühler in der Tauchhülse zu fixieren.
 Tragen Sie Wärmeleitpaste auf den Fühler auf.
 Schieben Sie den Fühler in die Tauchhülse.
5.3.3 Fühler Widerstandswerte
Temperatur in °C PT 1000-Fühler
Widerstand in Ω
- 30 882
- 20 922
-10 961
0 1000
10 1039
20 1078
25 1097
30 1117
40 1155
50 1194
60 1232
70 1271
80 1309
90 1347
100 1385
110 1423
120 1461
