Stihl FS 460 C-M User Manual

FS 460 C-M, FS 460 C-M L, FS 490 C-M, FS 490 C-M L
español / EE.UU
74

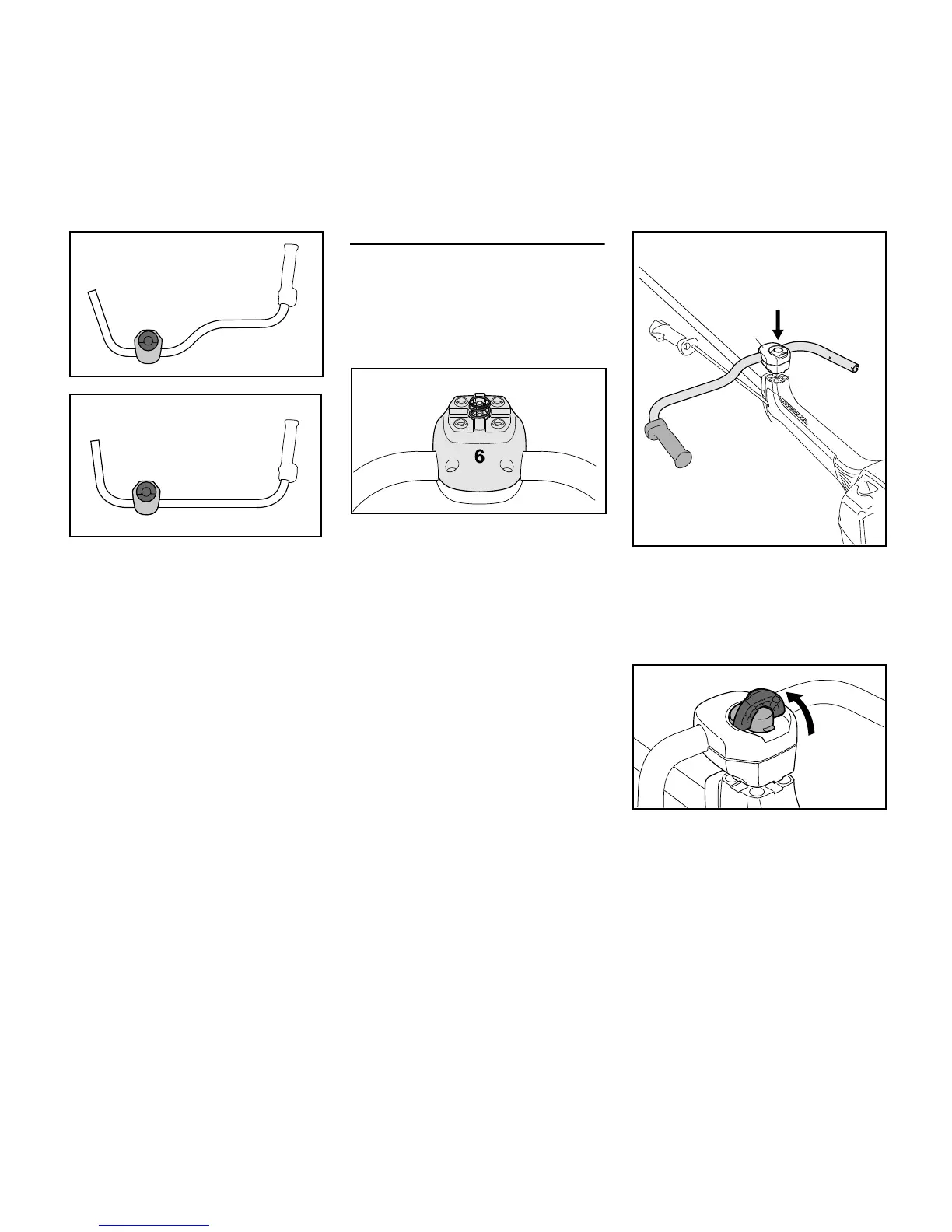

La cortadora de matorrales se ofrece
con dos manillares diferentes:
2 Manillar para máquinas estándar
3 Manillar para máquinas con
calentador eléctrico de manillar
La máquina se suministra con
abrazaderas moldeadas (4) montadas
en el manillar (2, 3).
N No cambie la posición de las
abrazaderas moldeadas en el
manillar sino hasta después de
haber montado el mango de control.
El procedimiento de montaje es igual
para ambos tipos de manillar. Por lo
tanto, en la descripción siguiente sólo se
muestra el manillar (2).
Montaje del manillar
Para armar el soporte del mango
giratorio, es necesario colocar un
resorte en las piezas de fijación y
asegurarlas al soporte del mango en la
máquina.
N Utilice el resorte (5) del juego de
piezas suministrado con la
máquina.
N Coloque el resorte (5) en la
abrazadera moldeada inferior (6).
N Coloque las abrazaderas
moldeadas (4) con el manillar (2) en
el soporte del mango (7).
N No gire el manillar en las
abrazaderas moldeadas.
N Eleve la empuñadura del tornillo
mariposa (8) a la posición vertical.
N Gire el tornillo mariposa en sentido
contrahorario y apriételo sólo
moderadamente.
3BA004 KN
4
2
2BA001 KN
4
3
3BA005 KN
5
7
3BA006 KN
2
4
8
3BA007 KN
