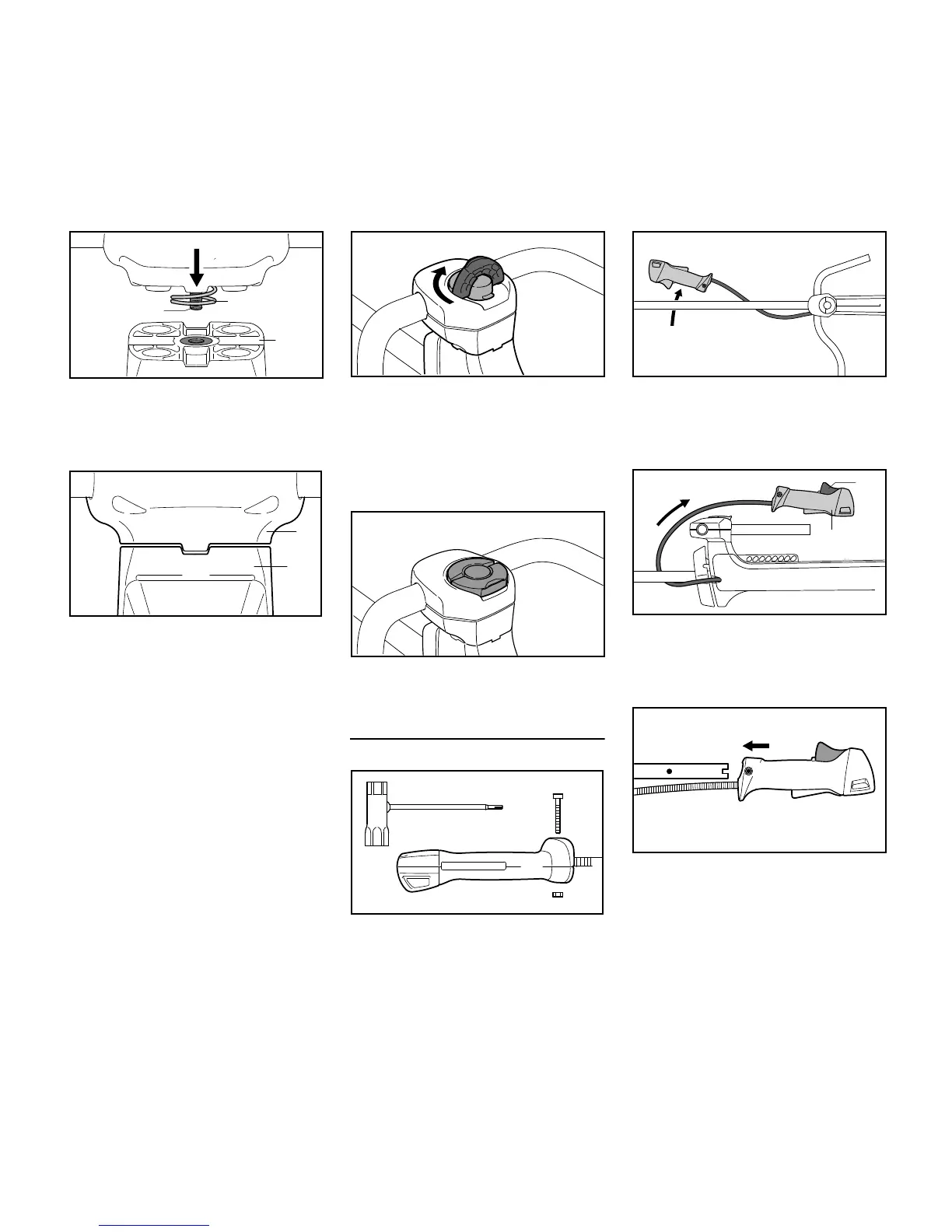

N Coloque el tornillo mariposa (8) en
el inserto roscado del soporte del
mango (7) – contra la tensión del
resorte (5).
N Coloque las abrazaderas
moldeadas de manera que las
pestañas (9) de la abrazadera
moldeada inferior (6) queden
alineadas con las ranuras (10) del
soporte del mango (7).
N Gire el tornillo mariposa en sentido
horario hasta que la abrazadera
moldeada inferior (6) tope contra el
soporte del mango (7).
N Apriete el tornillo mariposa
moderadamente.
N Pliegue la empuñadura del tornillo
mariposa hasta que quede al ras.
Montaje del mango de control
N Saque el tornillo (11) y quite la
tuerca (12) del mango de
control (1).
N Pase el mango de control (1) por
debajo del tubo de mando y
colóquelo al lado derecho de la
máquina.
N Gire el mango de control (1) por
detrás del manillar de manera que
el gatillo de aceleración (13) quede
orientado hacia arriba.
N Empuje el mango de control (1) en
esta posición hasta el extremo del
manillar (2) hasta que los
agujeros (14) queden alineados – el
gatillo de aceleración '(13) queda
orientado hacia arriba.
5
8
3BA008 KN
7
6
10
7
9
3BA0009 KN
7
6
3BA010 KN
3BA026 KN
11
12
1
002BA451 KN
1
3BA011 KN
3BA012 KN
1
13
13
14
14
2
1
002BA458 KN
