FS 460 C-M, FS 460 C-M L, FS 490 C-M, FS 490 C-M L
español / EE.UU
76

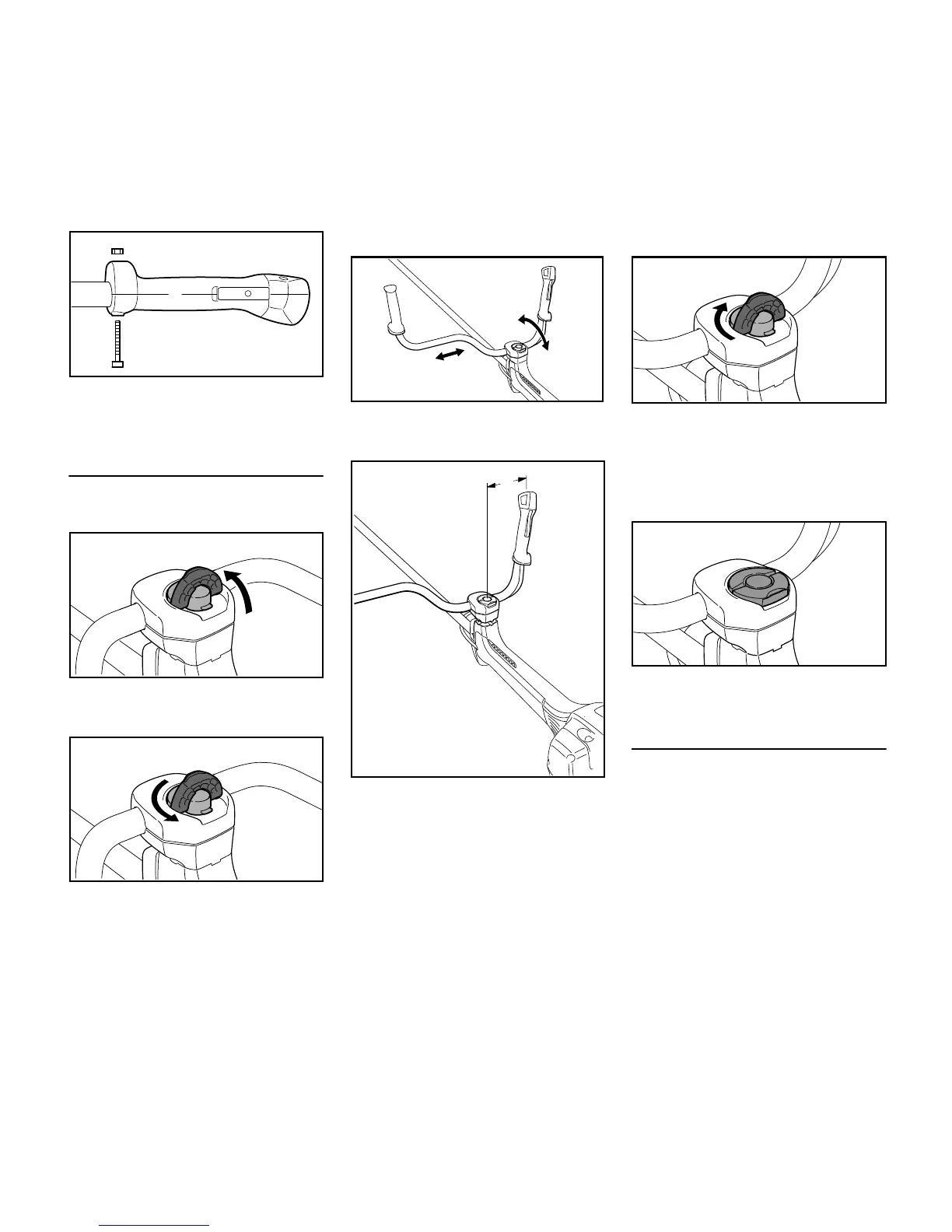

N Coloque la tuerca (12) en el mango
de control (1), introduzca el
tornillo (11) y apriételo firmemente.
Ajuste del manillar
Apertura del tornillo mariposa
N Eleve la empuñadura del tornillo
mariposa a la posición vertical.
N Gire el tornillo mariposa en sentido
contrahorario hasta que se pueda
mover el soporte del mango.
Alineación del manillar
N Mueva el manillar a la posición
requerida.
N Ajuste el manillar (2) de modo que
la distancia A mida
aproximadamente 17 cm (7 pulg).
No fije la parte curva del manillar.
Cierre del tornillo mariposa
N Gire el tornillo mariposa en sentido
horario hasta que sea difícil
apretarlo más.
N Apriete el tornillo mariposa
firmemente.
N Pliegue la empuñadura del tornillo
mariposa hasta que quede al ras.
Revisión del cable del acelerador
N Después de haber montado el
mango de control, revise el cable
del acelerador – consulte el capítulo
"Ajuste del cable del acelerador".
11
12
1
002BA459 KN
3BA027 KN
3BA028 KN
6BA007 KN
3BA014 KN
2
A
6BA005 KN
6BA006 KN
