FS 40, FS 40 C, FS 50, FS 50 C
français
47

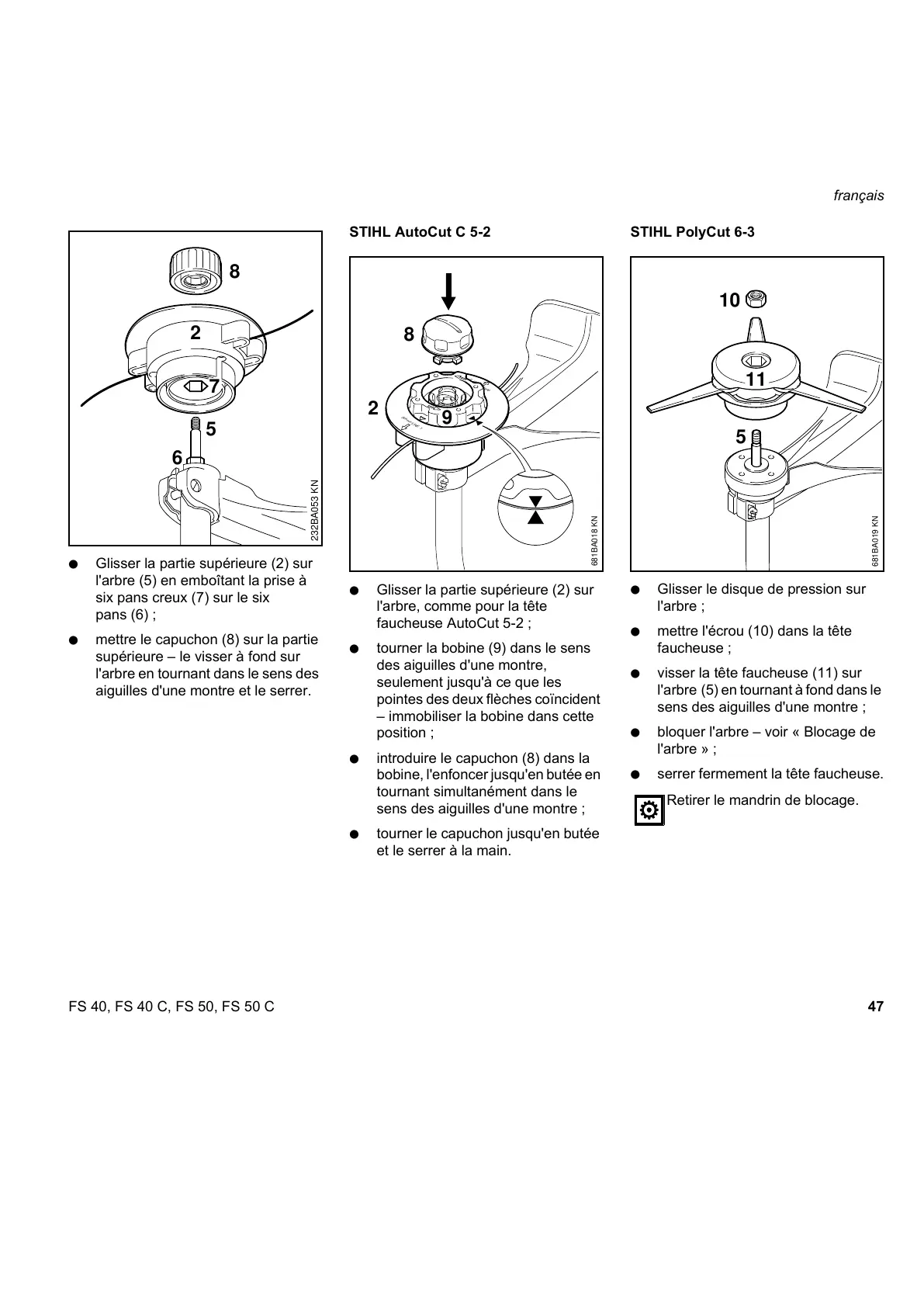

N Glisser la partie supérieure (2) sur
l'arbre (5) en emboîtant la prise à
six pans creux (7) sur le six
pans (6) ;
N mettre le capuchon (8) sur la partie
supérieure – le visser à fond sur
l'arbre en tournant dans le sens des
aiguilles d'une montre et le serrer.
STIHL AutoCut C 5-2
N Glisser la partie supérieure (2) sur
l'arbre, comme pour la tête
faucheuse AutoCut 5-2 ;
N tourner la bobine (9) dans le sens
des aiguilles d'une montre,
seulement jusqu'à ce que les
pointes des deux flèches coïncident
– immobiliser la bobine dans cette
position ;
N introduire le capuchon (8) dans la
bobine, l'enfoncer jusqu'en butée en
tournant simultanément dans le
sens des aiguilles d'une montre ;
N tourner le capuchon jusqu'en butée
et le serrer à la main.
STIHL PolyCut 6-3
N Glisser le disque de pression sur
l'arbre ;
N mettre l'écrou (10) dans la tête
faucheuse ;
N visser la tête faucheuse (11) sur
l'arbre (5) en tournant à fond dans le
sens des aiguilles d'une montre ;
N bloquer l'arbre – voir « Blocage de
l'arbre » ;
N serrer fermement la tête faucheuse.
7
5
2
232BA053 KN
6
8
9
681BA018 KN
Schnur/LINE 2
Schnur/LINE 1
2
8
Retirer le mandrin de blocage.
11
5
681BA019 KN
10
