Stihl FS 50 C User Manual

FS 40, FS 40 C, FS 50, FS 50 C
français
48

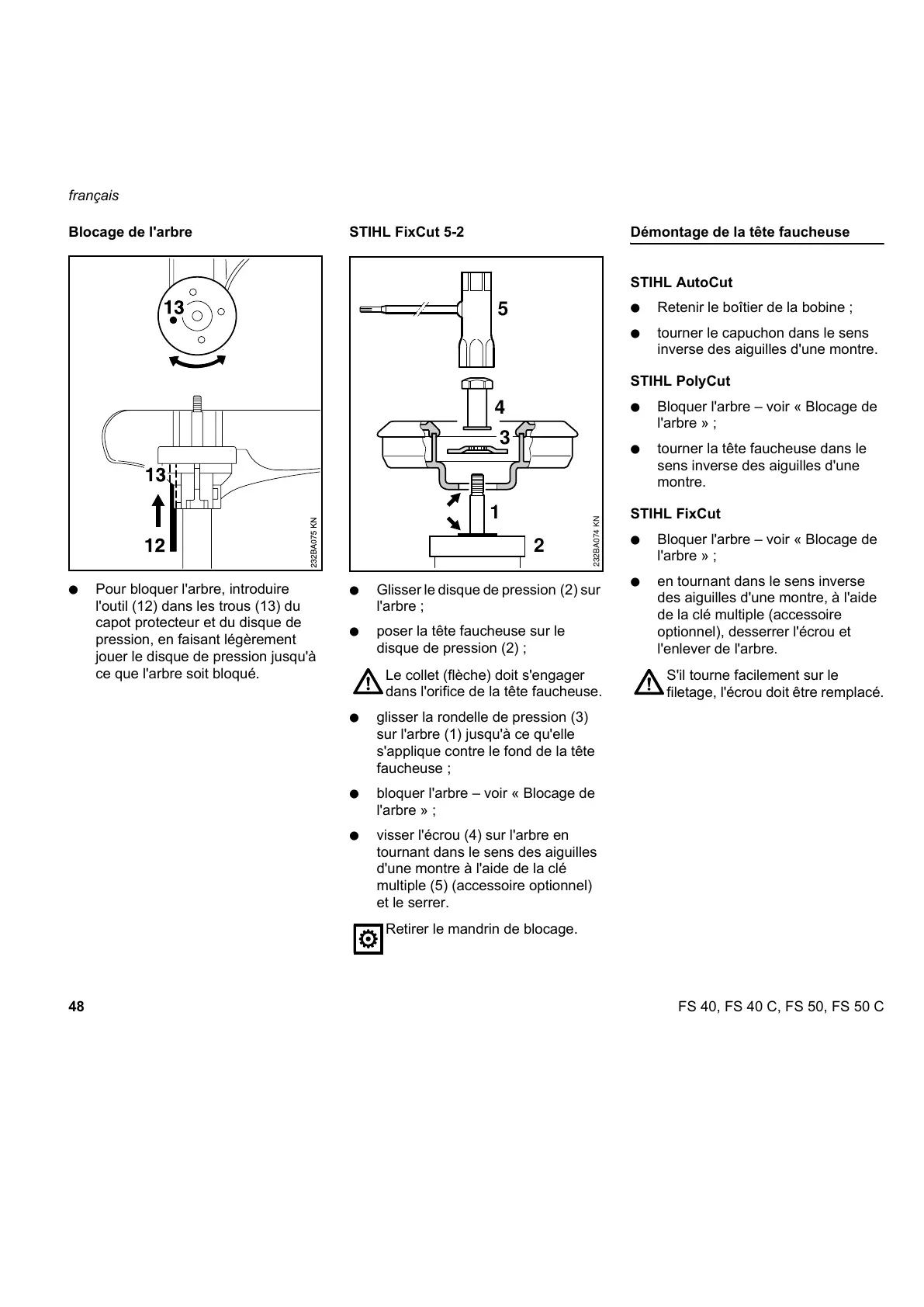

Blocage de l'arbre
N Pour bloquer l'arbre, introduire
l'outil (12) dans les trous (13) du
capot protecteur et du disque de
pression, en faisant légèrement
jouer le disque de pression jusqu'à
ce que l'arbre soit bloqué.
STIHL FixCut 5-2
N Glisser le disque de pression (2) sur
l'arbre ;
N poser la tête faucheuse sur le
disque de pression (2) ;
N glisser la rondelle de pression (3)
sur l'arbre (1) jusqu'à ce qu'elle
s'applique contre le fond de la tête
faucheuse ;
N bloquer l'arbre – voir « Blocage de
l'arbre » ;
N visser l'écrou (4) sur l'arbre en
tournant dans le sens des aiguilles
d'une montre à l'aide de la clé
multiple (5) (accessoire optionnel)
et le serrer.
Démontage de la tête faucheuse
STIHL AutoCut
N Retenir le boîtier de la bobine ;
N tourner le capuchon dans le sens
inverse des aiguilles d'une montre.
STIHL PolyCut
N Bloquer l'arbre – voir « Blocage de
l'arbre » ;
N tourner la tête faucheuse dans le
sens inverse des aiguilles d'une
montre.
STIHL FixCut
N Bloquer l'arbre – voir « Blocage de
l'arbre » ;
N en tournant dans le sens inverse
des aiguilles d'une montre, à l'aide
de la clé multiple (accessoire
optionnel), desserrer l'écrou et
l'enlever de l'arbre.
Le collet (flèche) doit s'engager
dans l'orifice de la tête faucheuse.
Retirer le mandrin de blocage.
3
1
2
4
232BA074 KN
5
S'il tourne facilement sur le
filetage, l'écrou doit être remplacé.

Stihl FS 50 C Specifications

General

Engine Displacement	27.2 cc
Power Output	0.8 kW
Engine Type	2-stroke
Shaft Type	Straight
Sound Pressure Level	94 dB(A)
Fuel Tank Capacity	330 ml
Vibration Levels	4.5 m/s² (left) / 4.5 m/s² (right)
