N mettre la rondelle d'arrêt (7) dans la
rainure de l'axe ;
N enfoncer l'agrafe à ressort (3) –
l'agrafe à ressort doit être orientée
dans le sens inverse des aiguilles
d'une montre et elle doit saisir le
tourillon du cliquet (2).

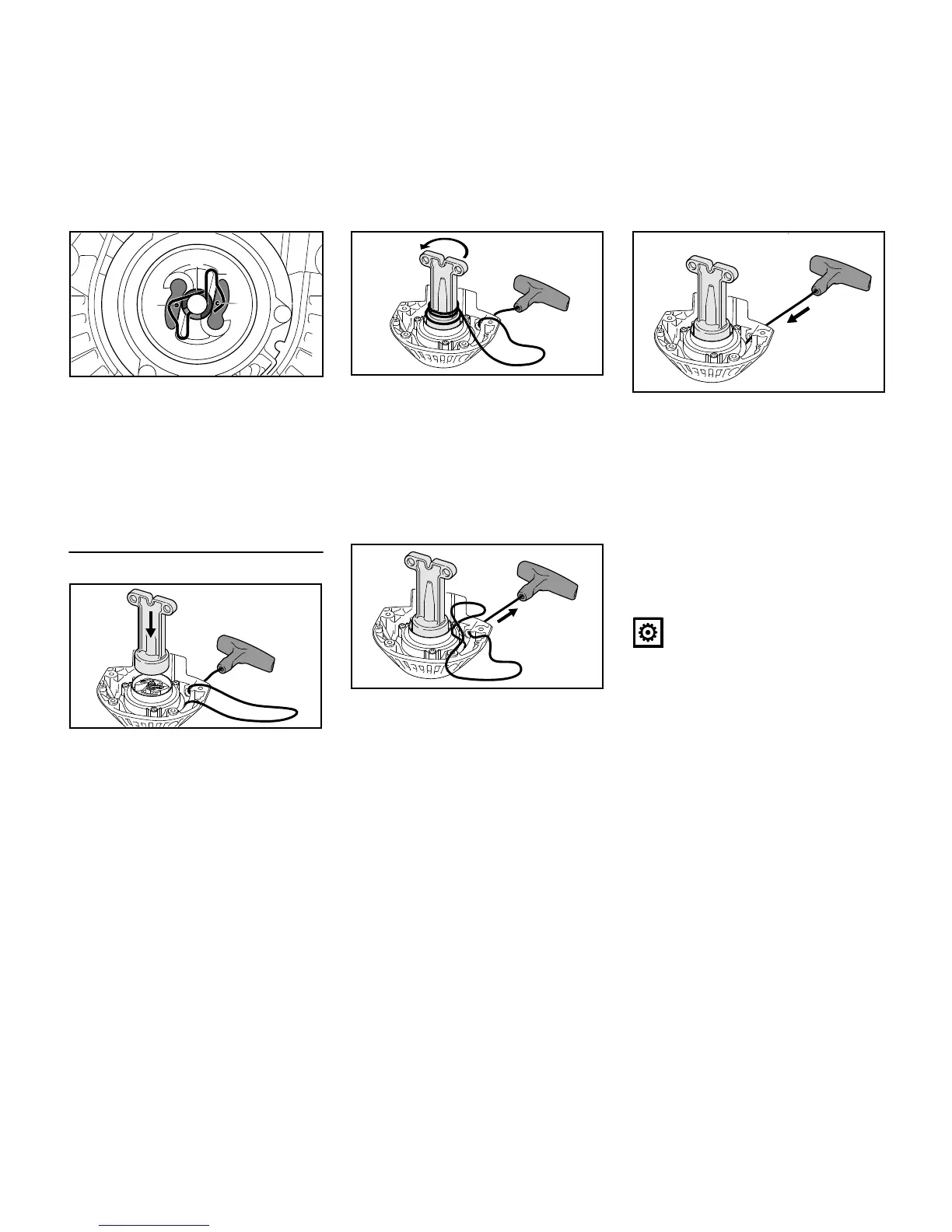

Tension du ressort de rappel
N Tirer sur le câble pour le sortir à
fond du boîtier et former une
boucle ;
N appliquer la clé de tension sur
l'entraîneur ;
N à l'aide de la clé de tension, tourner
la poulie à câble de six tours
complets dans le sens inverse des
aiguilles d'une montre – le câble
s'enroule alors autour de la clé de
tension ;
N retenir la clé de tension et dérouler
le câble ;
N tirer sur la poignée de lancement
pour sortir le câble vrillé vers
l'extérieur et le remettre en ordre ;
N maintenir le câble tendu à l'aide de
la poignée de lancement ;
N relâcher la clé de tension et laisser
lentement revenir le câble de
lancement de telle sorte qu'il
s'embobine correctement sur la
poulie à câble ;
N enlever la clé de tension.
La poignée de lancement doit être
fermement tirée dans la douille de
guidage de câble. Si elle bascule sur le
côté : tendre plus fortement le ressort en
exécutant un tour supplémentaire.
Lorsque le câble est totalement sorti, la
poulie doit encore pouvoir exécuter au
moins 1 tour supplémentaire. Si cela
n'est pas possible, le ressort est trop
tendu – il risque de casser !
N Enlever alors une spire du câble de
la poulie.
7
3
9926BA045 KN
2
2
9926BA046 KN
9926BA047 KN
9926BA048 KN
9926BA049 KN
