FS 510 C-M, FS 560 C-M
français
97

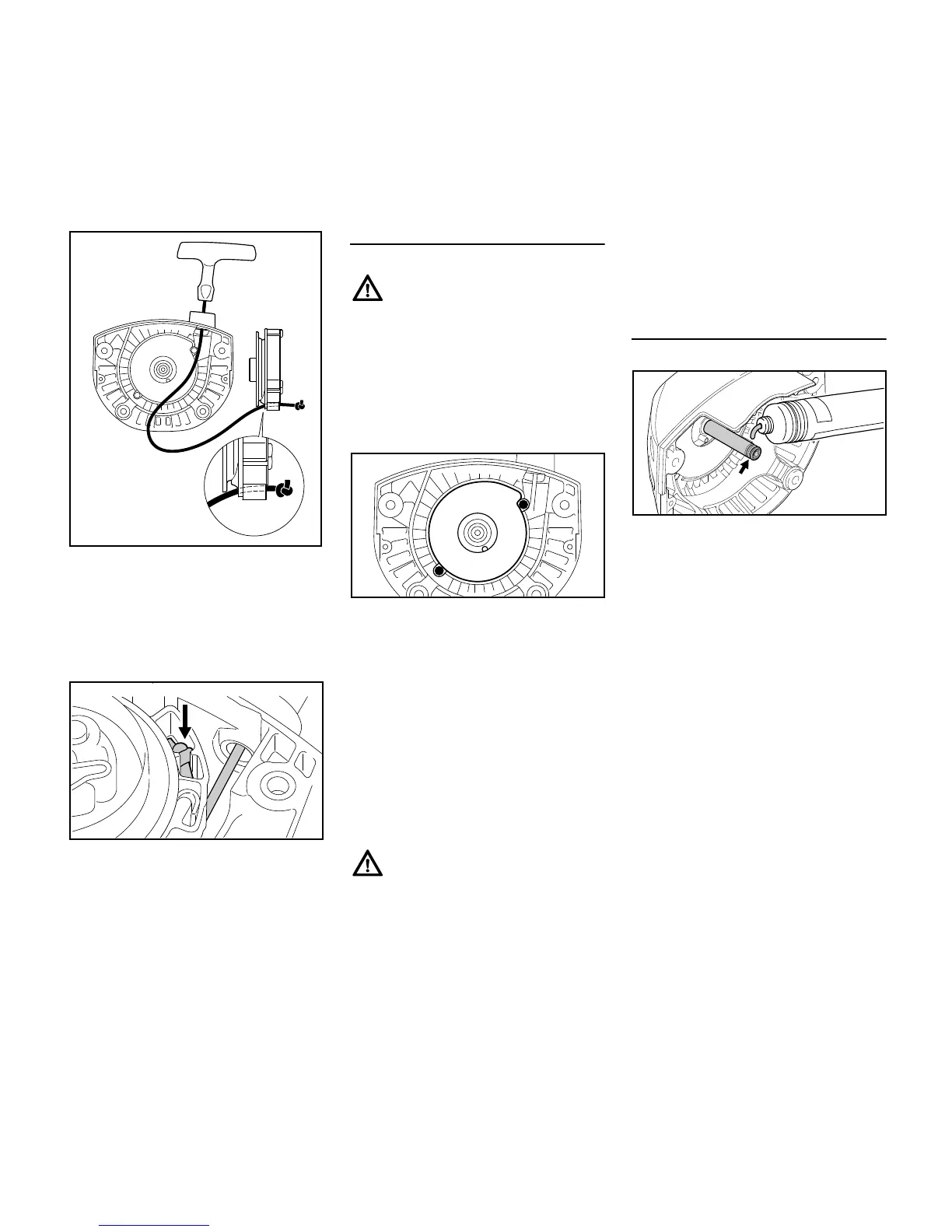

N introduire l'extrémité du câble, par le
haut, à travers la douille de guidage
de câble (10) et la poulie à
câble (9) ;
N faire un nœud simple à l'extrémité
du câble de lancement ;
N tirer le nœud dans la poulie à câble
– au besoin, pousser le nœud dans
le logement prévus sur la poulie à
câble ;
N pour continuer, voir « Montage de la
poulie à câble ».
Remplacement du ressort de rappel
Les morceaux du ressort cassé peuvent
être encore sous tension et ils risquent
de se détendre brusquement lorsqu'on
enlève la poulie à câble ou après le
démontage du boîtier de ressort – risque
de blessure ! Porter une visière, pour se
protéger le visage, et des gants de
protection.
N Enlever les vis (11) ;
N sortir le boîtier de ressort et le
ressort ou les morceaux du ressort
cassé ;
N humecter le ressort de rechange
neuf, enroulé dans son boîtier de
ressort neuf et donc prêt au
montage, avec quelques gouttes
d'huile exempte de résine ;
N monter le ressort de rechange avec
le boîtier de ressort – le fond du
boîtier étant tourné vers le haut ;
Si le ressort s'échappe : mettre une
visière pour la protection du visage et
mettre des gants de protection, remettre
le ressort dans le boîtier de ressort – en
l'enroulant dans le sens des aiguilles
d'une montre – de l'extérieur vers
l'intérieur.
N revisser les vis.
Montage de la poulie à câble
N Enduire uniformément toute la
longueur de l'axe – également les
gorges pour rondelles d'arrêt
(flèche) – avec de la graisse à
réducteur STIHL (accessoire
optionnel) ;
N glisser la poulie à câble sur l'axe – la
faire jouer légèrement, jusqu'à ce
que l'œillet du ressort de rappel
s'encliquette ;
N glisser l'entraîneur sur l'axe, avec
les cliquets et la rondelle – le faire
jouer légèrement, jusqu'à ce que
l'œillet du ressort de rappel de la
poulie à câble s'encliquette dans
l'entraîneur ;
