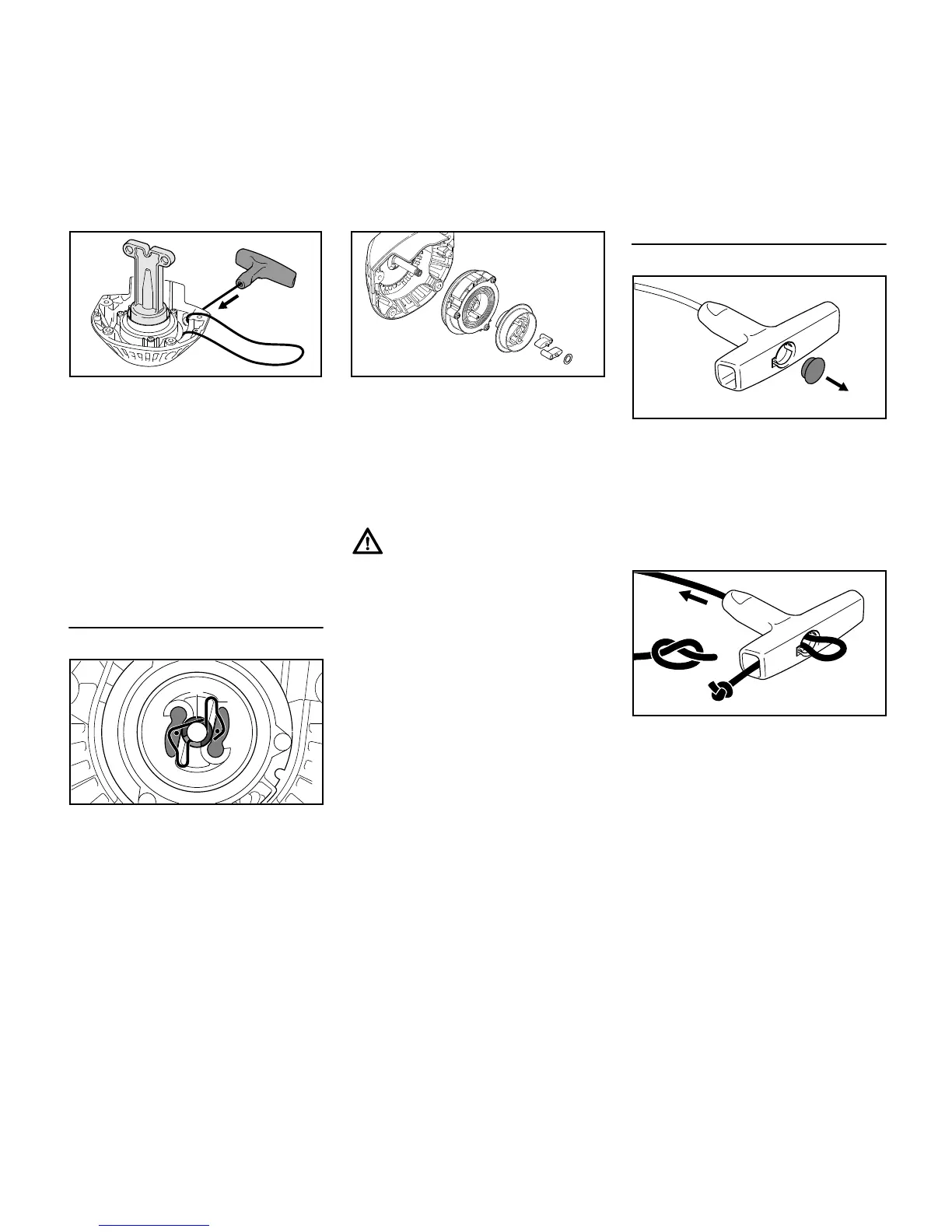

N saisir le câble, dans le boîtier, le
sortir complètement et former une
boucle ;
N laisser la clé de tension tourner
lentement, en cédant à la tension du
ressort – le câble s'enroule alors
autour de la clé de tension – jusqu'à
ce que le ressort ne présente plus
aucune tension perceptible ;
N enlever la clé de tension de
l'entraîneur.
Démontage de la poulie à câble
N En poussant prudemment à l'aide
d'un tournevis ou d'une pince
appropriée, dégager l'agrafe (3) de
l'axe ;
N enlever prudemment la rondelle
d'arrêt (7) ;
N extraire prudemment
l'entraîneur (5) avec les cliquets (2)
et la rondelle (8) et les poser de telle
sorte que les cliquets et la rondelle
ne risquent pas de s'échapper ;
N extraire la poulie à câble (9) de
l'axe ;
Le ressort de rappel peut s'échapper –
risque de blessure !
N si l'on doit remplacer le ressort de
rappel, continuer avec la section
« Remplacement du ressort de
rappel » ;
N si l'on doit remplacer le câble de
lancement, continuer avec la
section suivante.
Remplacement du câble de lancement
N En faisant levier avec un tournevis,
dégager le capuchon de la
poignée ;
N enlever le câble usé ou les
morceaux de câble restés dans la
poulie à câble et dans la poignée de
lancement ;
N enfiler le câble de lancement neuf à
travers la poignée de lancement et
faire un nœud simple à son
extrémité ;
N tirer le nœud dans la poignée de
lancement ;
N emboîter le capuchon dans la
poignée ;
9926BA040 KN
7
3
9926BA041 KN
5
2
9926BA042 KN
9
8
3BA020 KN
3BA038 KN
