FS 510 C-M, FS 560 C-M
français
71
inférieure (6) coïncident avec les
rainures (10) du support de
guidon (7) ;

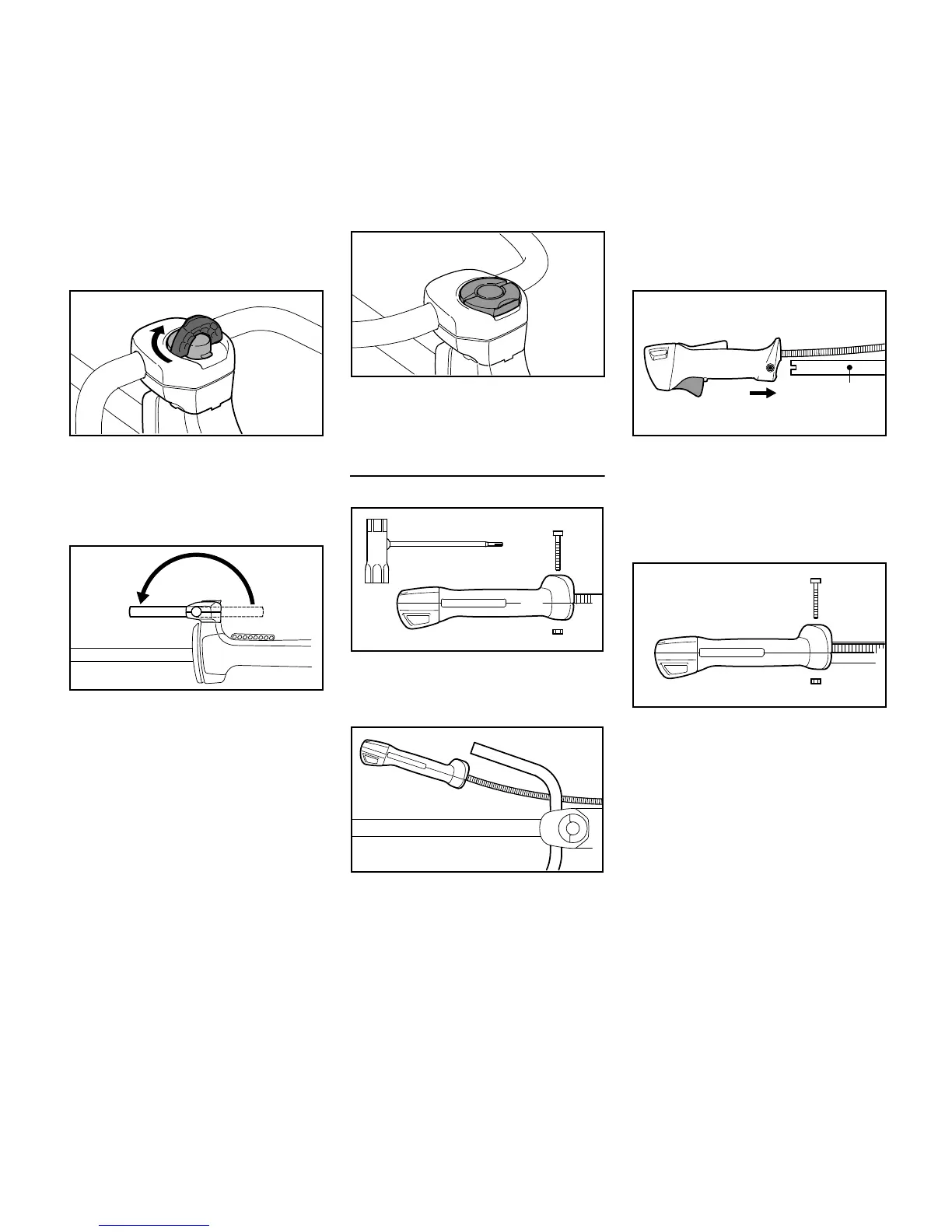

N tourner la vis à garrot dans le sens
des aiguilles d'une montre jusqu'à
ce que la mâchoire de serrage
inférieure (6) s'applique contre le
support de guidon (7) ;
N faire tourner le guidon (2) de 180°
vers l'avant ;
N serrer seulement légèrement la vis
à garrot ;
N rabattre l'ailette de la vis à garrot de
telle sorte qu'elle affleure avec la
surface.
Montage de la poignée de commande
N Dévisser la vis (11) et sortir
l'écrou (12) de la poignée de
commande (1) ;
N présenter la poignée de commande
devant l'extrémité droite du guidon
de telle sorte que le câble de
commande des gaz (13) passe le
long du côté intérieur du tube du
guidon (2) ;
N dans cette position, glisser la
poignée de commande (1) sur
l'extrémité du guidon (2) jusqu'à ce
que les trous (15) coïncident – la
gâchette d'accélérateur (14) étant
orientée vers le bas ;
N mettre l'écrou (12) dans la poignée
de commande, introduire la vis (11)
dans la poignée de commande, la
visser et la serrer.
7
6
3BA010 KN
2
4900BA003 KN
4900BA004 KN
11
12
1
002BA451 KN
13
2
4900BA005 KN
14
15
15
2
4900BA007 KN
1
11
12
4900BA008 KN
