Stihl FS 510 C-M User Manual

FS 510 C-M, FS 560 C-M
français
74

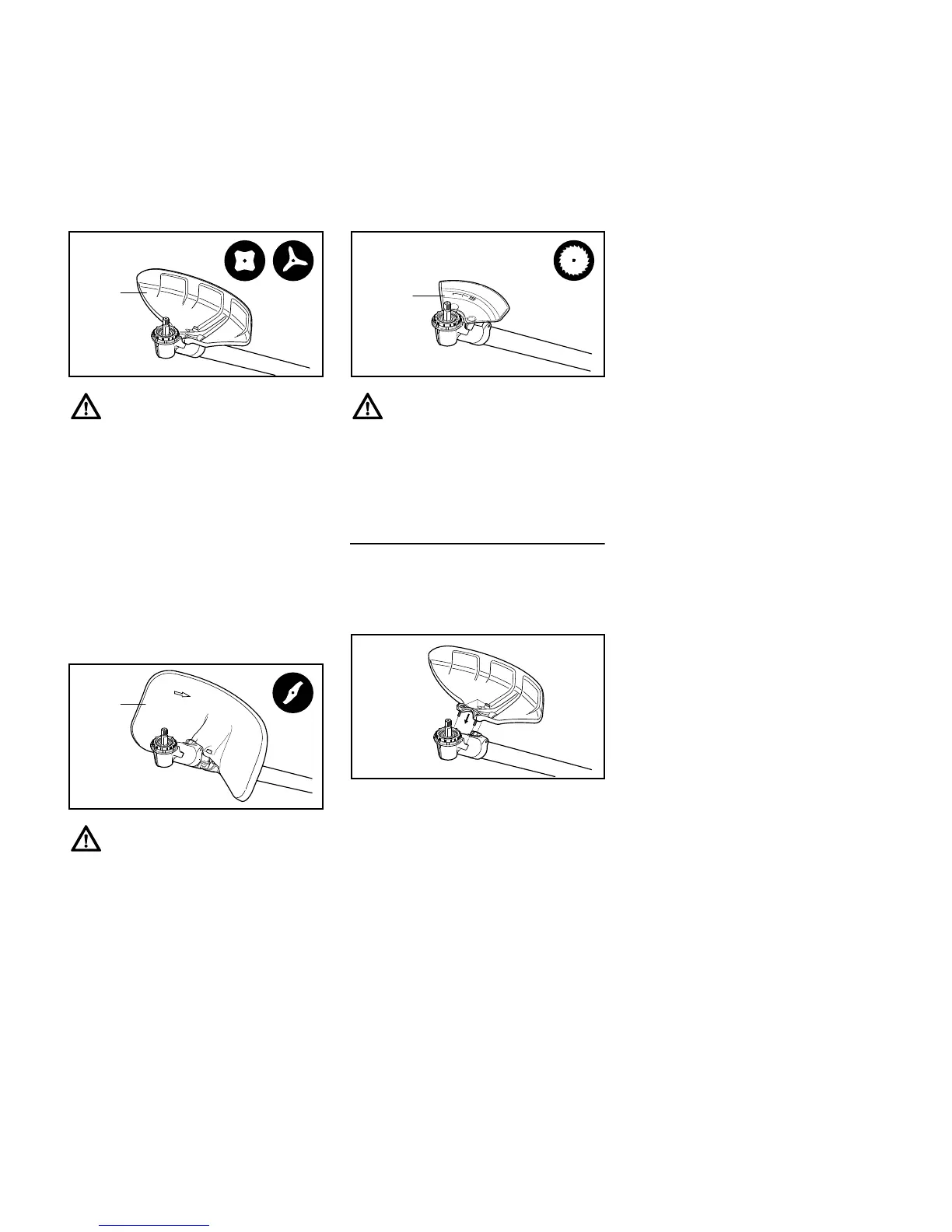

Le capot protecteur (2) est autorisé
exclusivement pour des couteaux à
herbe et des couteaux à taillis ; c'est
pourquoi, avant de monter un couteau à
herbe ou un couteau à taillis, il faut
monter le capot protecteur (2).
Recommandation : pour utiliser des
couteaux à herbe, monter sur le
réducteur le déflecteur destiné à
empêcher l'enroulement de l'herbe, voir
« Montage du capot protecteur » /
« Montage du déflecteur destiné à
empêcher l'enroulement de l'herbe »).
Le capot protecteur (3) est autorisé
exclusivement pour le couteau de
broyage ; c'est pourquoi, avant de
monter un couteau de broyage, il faut
monter le capot protecteur (3), voir
« Montage du capot protecteur ».
La butée (4) faisant office de capot
protecteur est autorisée exclusivement
pour des scies circulaires ; c'est
pourquoi, avant de monter une scie
circulaire, il faut monter la butée (4).
Montage du capot protecteur
Les capots protecteurs (1, 2 et 4) se
fixent de la même manière, sur le
réducteur.
N Enlever les saletés déposées dans
les interstices du réducteur et du
capot protecteur – veiller à ce que
des saletés ne pénètrent pas dans
les taraudages du réducteur, voir la
section « Bouchons » ;
N poser le capot protecteur sur le
réducteur (5) ;
N visser et serrer les vis (6).
Montage du capot protecteur pour
couteau de broyage
Étant donné les fortes sollicitations
exercées sur le capot protecteur pour
couteau de broyage (3) et les directives
nationales concernant l'utilisation de la
machine pour le broyage, le capot
protecteur pour couteau de broyage doit
être fixé sur la machine très
soigneusement et conformément aux
prescriptions.
Pour le montage du capot protecteur, il
faut impérativement utiliser une lame-
tournevis spéciale disponible
exclusivement chez les revendeurs
spécialisés. La lame-tournevis est
munie d'un embout spécial nécessaire
pour faire tourner les vis. Elle permet
seulement le serrage des vis. Une fois
serrées, les vis ne peuvent plus être
desserrées, même avec l'outil spécial !
C'est pourquoi nous recommandons de
faire monter le capot protecteur pour
couteau de broyage chez le revendeur
STIHL.
Pour le post-équipement des machines
avec un capot protecteur pour couteau
de broyage, un « kit de montage capot
protecteur pour couteau de broyage »
est disponible comme accessoire
optionnel. En plus, suivant l'équipement
de première monte de la machine, un
« kit de post-équipement couteau de
broyage » peut être nécessaire. Les
deux kits ne comprennent pas de
couteau de broyage ; le couteau de
broyage doit donc être acheté
séparément.
Le « kit de post-équipement couteau de
broyage » comprend des mâchoires de
serrage à appliquer contre le réducteur
et à serrer sur le tube. Le kit comprend
2
002BA462 KN
3
002BA463 KN
4
002BA464 KN
5
6
002BA465 KN
