FS 510 C-M, FS 560 C-M
français
80

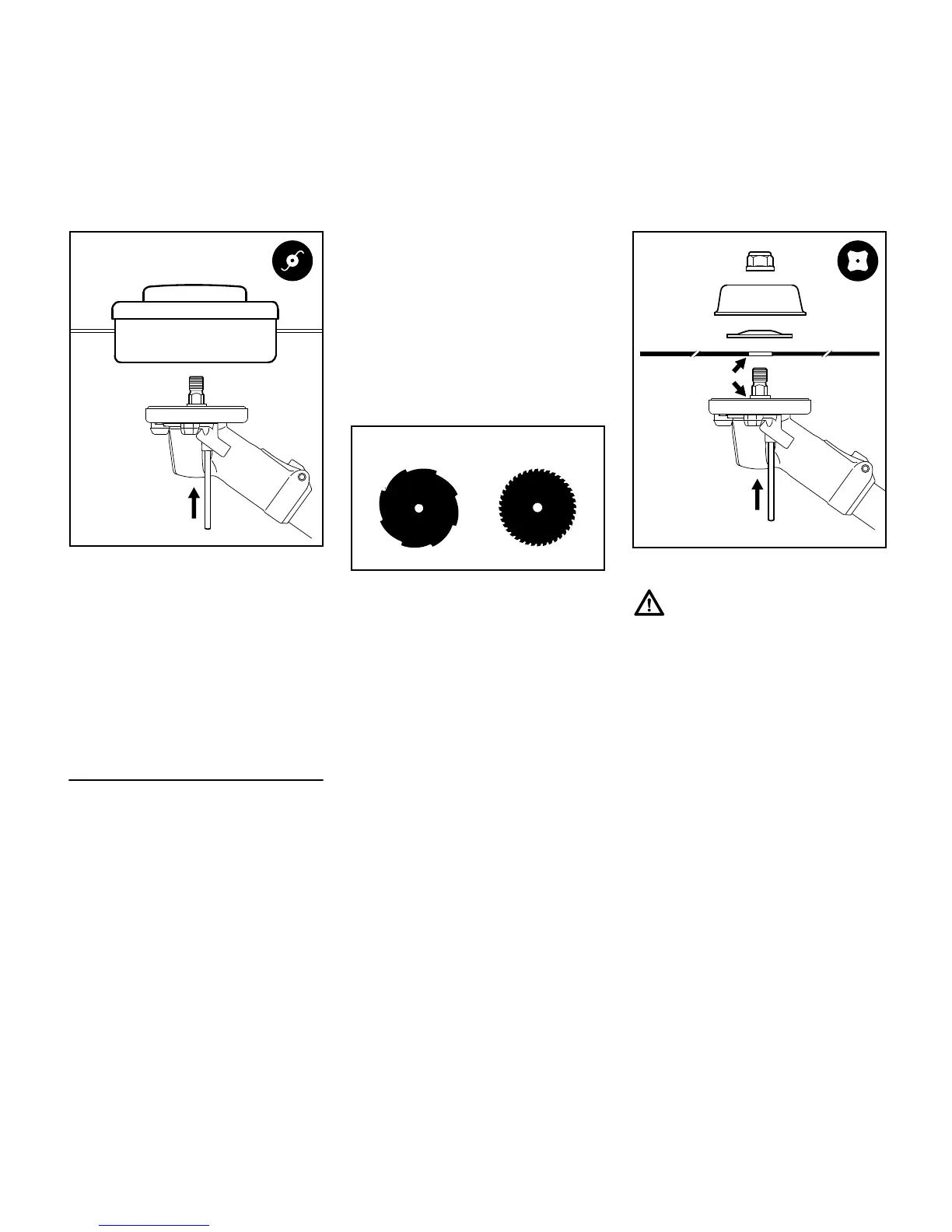

N bloquer l'arbre ;
N visser et serrer la tête faucheuse sur
l'arbre (1) en tournant dans le sens
inverse des aiguilles d'une montre.
Démontage de la tête faucheuse
N Bloquer l'arbre ;
N dévisser la tête faucheuse en
tournant dans le sens des aiguilles
d'une montre.
Montage de couteaux à herbe
N Contrôler si le capot protecteur
monté est autorisé pour des
couteaux à herbe – sinon, exécuter
aussi les procédures des deux
sections suivantes ;
N si ces pièces sont montées –
démonter le déflecteur destiné à
empêcher l'enroulement de l'herbe
avec le disque de pression ;
N démonter le capot protecteur non
autorisé pour des couteaux à
herbe ;
N monter le capot protecteur pour
couteaux à herbe et couteaux à
taillis ;
N monter le déflecteur destiné à
empêcher l'enroulement de l'herbe
avec un disque de pression de
60 mm de diamètre ;
Les tranchants des couteaux à herbe
255-8 (1) et 250-40 Spezial (2) doivent
être orientés dans le sens des aiguilles
d'une montre.
N poser l'outil de coupe (3) ;
Le collet (a) doit s'engager dans
l'orifice (b) de l'outil de coupe !
N poser le disque de pression (4) de
60 mm de diamètre – avec le côté
bombé tourné vers le haut ;
N poser le bol glisseur (5) de 80 mm
de diamètre ;
N bloquer l'arbre ;
N visser et serrer l'écrou (6) en
tournant dans le sens inverse des
aiguilles d'une montre.
1
002BA468 KN
1
2
681BA186 KN
a
002BA469 KN
b
4
5
3
6
