Stihl FS 510 C-M User Manual

FS 510 C-M, FS 560 C-M
français
81
Démontage de l'outil de coupe
N Bloquer l'arbre ;
N desserrer l'écrou (6) en tournant
dans le sens des aiguilles d'une
montre ;
N enlever, du réducteur, l'outil de
coupe et ses pièces de fixation.
Montage de couteaux à taillis
N Contrôler si le capot protecteur
monté est autorisé pour des
couteaux à taillis – sinon, exécuter
aussi les procédures des deux
sections suivantes ;
N si ces pièces sont montées –
démonter le déflecteur destiné à
empêcher l'enroulement de l'herbe
avec le disque de pression ;
N démonter le capot protecteur non
autorisé pour des couteaux à taillis ;
N monter le capot protecteur pour
couteaux à herbe et couteaux à
taillis ;
N utiliser un disque de pression de
65 mm de diamètre ;

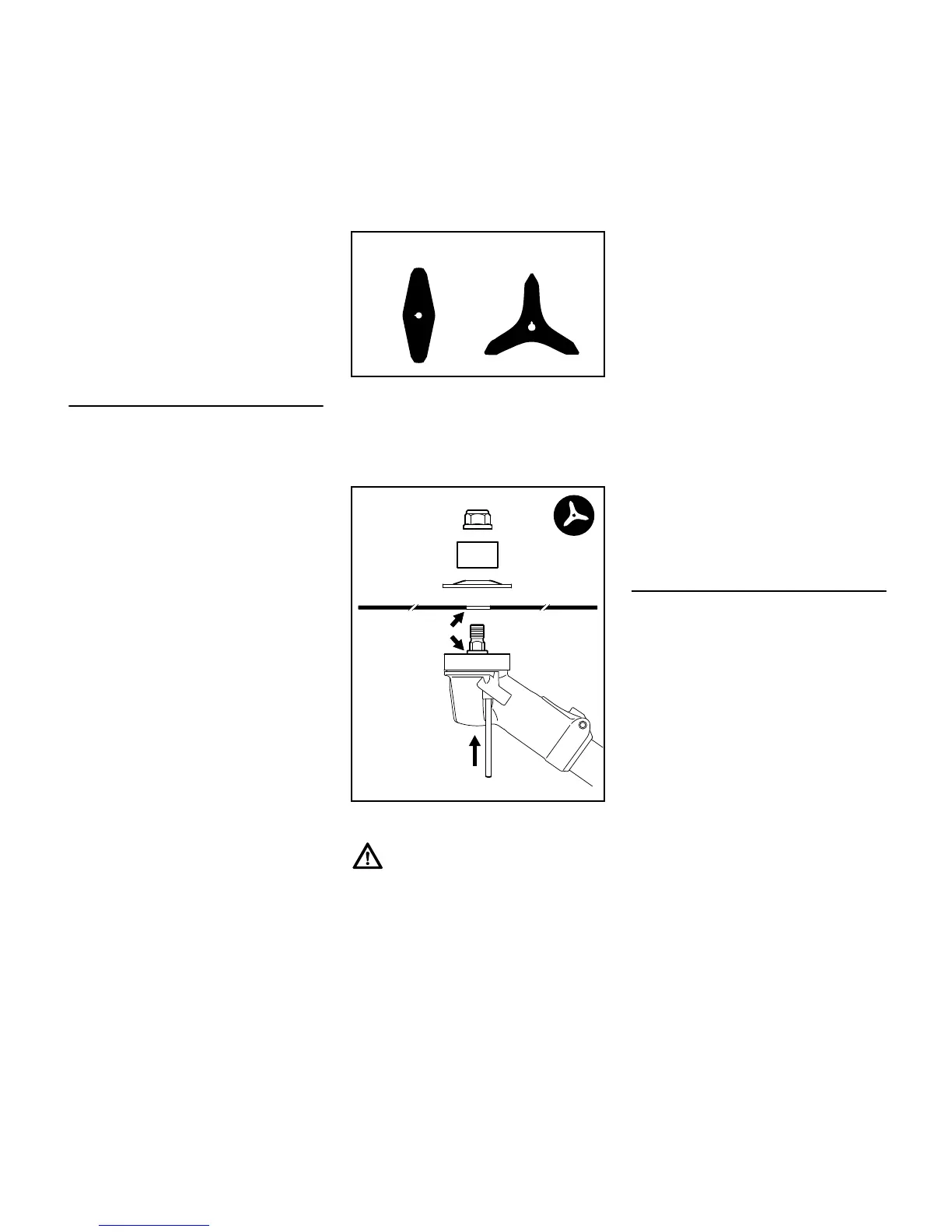

Les couteaux à taillis 305-2 (1) et
350-3 (2) peuvent être orientés dans
n'importe quel sens – retourner
régulièrement ces outils de coupe pour
éviter une usure unilatérale.
N poser l'outil de coupe (3) ;
Le collet (a) doit s'engager dans
l'orifice (b) de l'outil de coupe !
N poser le disque de pression (4) de
70 mm de diamètre – avec le côté
bombé tourné vers le haut ;
N poser l'anneau de protection (5)
pour couteau à taillis – avec
l'ouverture tournée vers le haut ;
N bloquer l'arbre ;
N visser et serrer l'écrou (6) en
tournant dans le sens inverse des
aiguilles d'une montre.
Démontage de l'outil de coupe
N Bloquer l'arbre ;
N desserrer l'écrou en tournant dans
le sens des aiguilles d'une montre.
N enlever, du réducteur, l'outil de
coupe et ses pièces de fixation.
Montage du couteau de broyage 320-2
N Contrôler si le capot protecteur
monté est autorisé pour des
couteaux de broyage – sinon,
exécuter aussi les procédures des
deux sections suivantes ;
N si ces pièces sont montées –
démonter le déflecteur destiné à
empêcher l'enroulement de l'herbe
avec le disque de pression ;
N démonter le capot protecteur non
autorisé pour des couteaux de
broyage ;
N monter le capot protecteur pour
couteau de broyage ;
N utiliser un disque de pression de
65 mm de diamètre ;
N obturer les taraudages libres avec
des bouchons ;
1
2
681BA187 KN
3
002BA494 KN
3
6
4
b
a
5
