Stihl FS 510 C-M User Manual

FS 510 C-M, FS 560 C-M
français
82

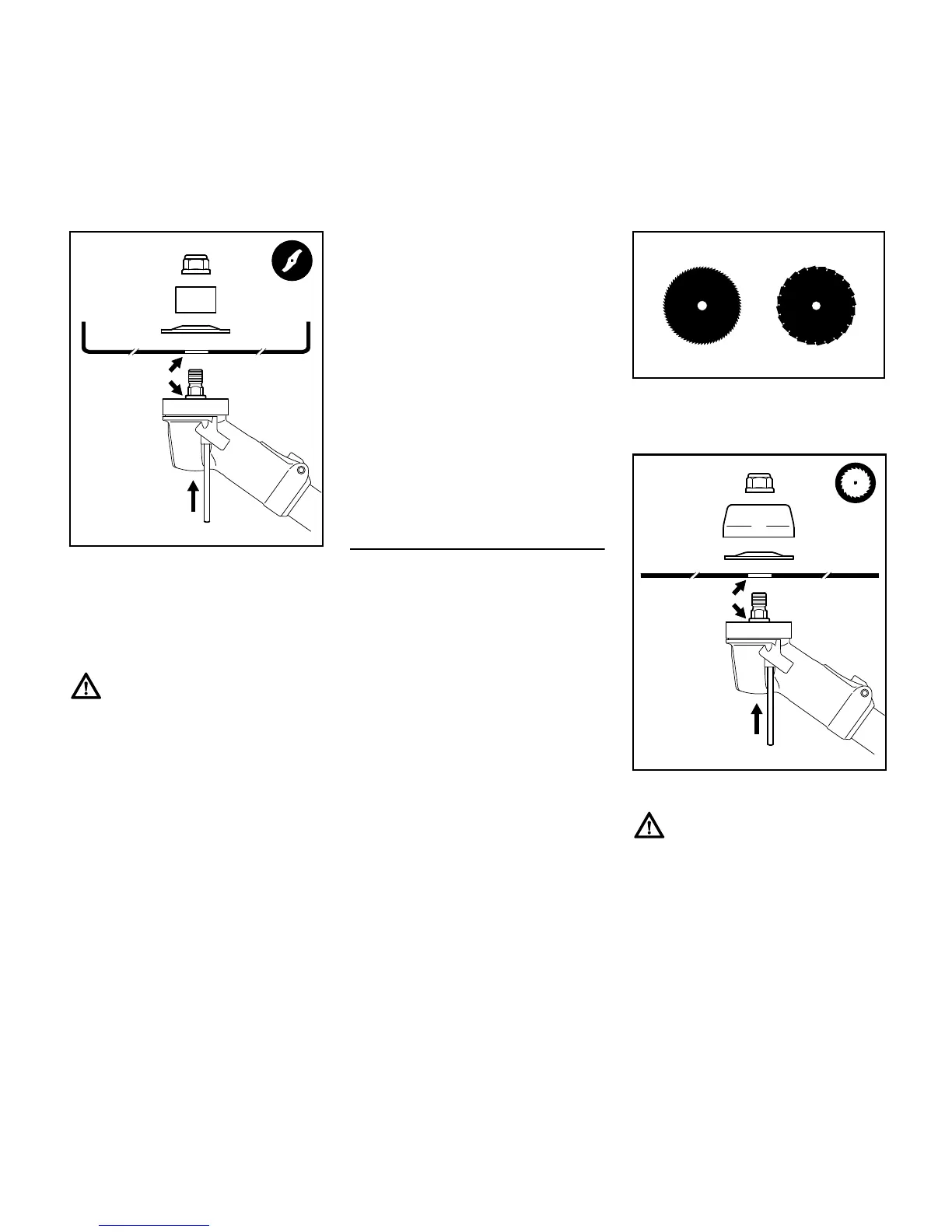

N poser le couteau de broyage (1) –
les tranchants doivent être orientés
dans le sens des aiguilles d'une
montre et les extrémités verticales
des ailettes doivent être orientées
vers le haut ;
Le collet (a) doit s'engager dans
l'orifice (b) de l'outil de coupe !
Les tranchants du couteau de
broyage (1) doivent être orientés vers le
haut.
N poser le disque de pression (2) de
70 mm de diamètre – avec le côté
bombé tourné vers le haut ;
N poser l'anneau de protection (3)
pour couteau de broyage – avec
l'ouverture tournée vers le haut ;
N bloquer l'arbre ;
N visser et serrer l'écrou (4) en
tournant dans le sens inverse des
aiguilles d'une montre.
Démontage de l'outil de coupe
N Bloquer l'arbre ;
N desserrer l'écrou en tournant dans
le sens des aiguilles d'une montre ;
N enlever, du réducteur, l'outil de
coupe et ses pièces de fixation ;
N si l'on veut utiliser un autre outil de
coupe – démonter le capot
protecteur pour couteau de
broyage.
Montage de scies circulaires 225
N Contrôler si la butée pour scies
circulaires est déjà montée – sinon,
exécuter aussi les procédures des
deux sections suivantes ;
N si cette pièce est montée –
démonter le déflecteur destiné à
empêcher l'enroulement de l'herbe ;
N si cette pièce est montée –
démonter le capot protecteur ;
N monter la butée pour scies
circulaires ;
N utiliser un disque de pression de
65 mm de diamètre ;
N obturer les taraudages libres avec
des bouchons ;
Les tranchants des scies circulaires
doivent être orientés dans le sens des
aiguilles d'une montre.
N Poser l'outil de coupe (1) ;
Le collet (a) doit s'engager dans
l'orifice (b) de l'outil de coupe !
N poser le disque de pression (2) de
60 mm de diamètre – avec le côté
bombé tourné vers le haut ;
N poser le bol glisseur (3) de 63 mm
de diamètre ;
002BA470 KN
3
4
2
1
b
a
681BA165 KN
2
1
4
002BA471 KN
3
b
a
