Stihl FS 55 - Montaje del Mango Tórico

FS 55, FS 55 C, FS 55 R, FS 55 RC
español / EE.UU
69

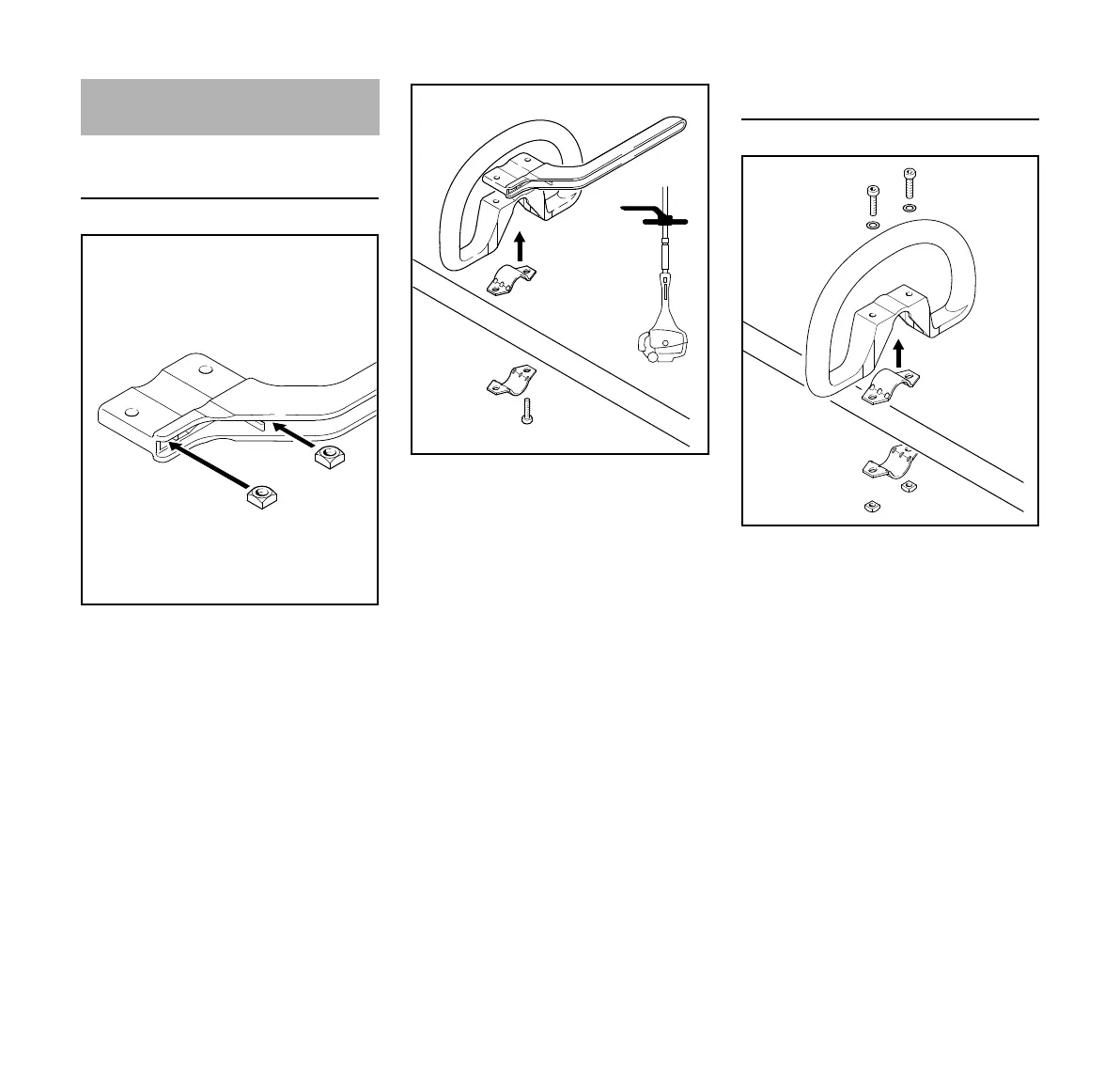

Montaje del mango tórico con barra
de defensa
N Coloque las tuercas cuadradas (1)
en la barra de defensa (2) – los
orificios deben quedar alineados.
N Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de
mando (5).
N Coloque la abrazadera (6) contra el
tubo de mando.
N Coloque la barra de defensa (2) en
su lugar, tal como se muestra.
N Alinee los agujeros.
N Inserte los tornillos (7) y apriételos
con fuerza moderada contra la
barra de defensa.
N Prosiga a "Fijación del mango
tórico".
Montaje del mango tórico sin la barra
de defensa
N Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de
mando (5).
N Coloque la abrazadera (6) contra el
tubo de mando.
N Alinee los agujeros.
N Instale las arandelas (7) en los
tornillos (8) y meta los tornillos en
los orificios. Coloque las tuercas
cuadradas (1) y atorníllelas a fondo.
N Prosiga a "Fijación del mango
tórico".
