FS 55, FS 55 C, FS 55 R, FS 55 RC
français
53

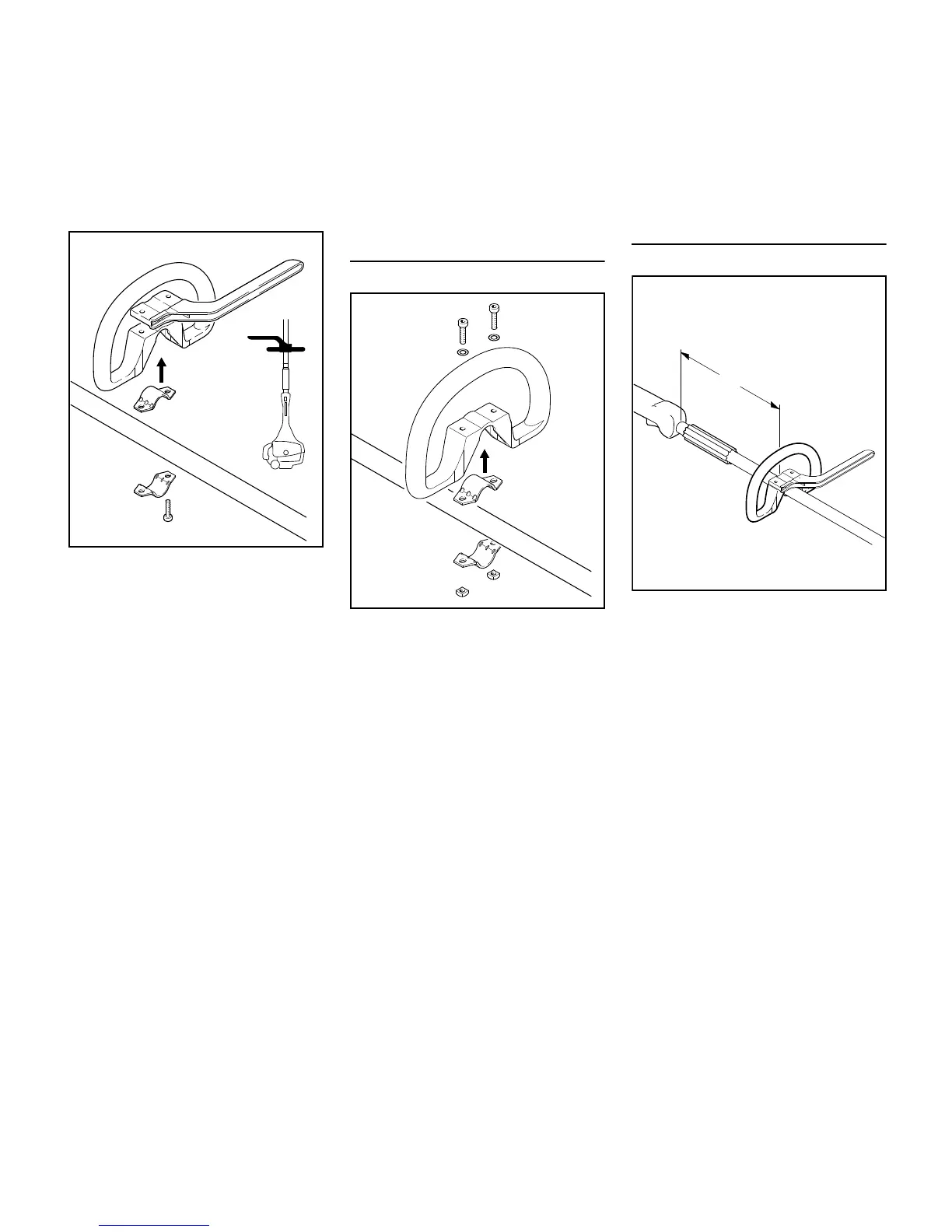

N loger le collier (3) dans la poignée
circulaire (4) et le poser avec la
poignée sur le tube (5) ;
N poser le collier (6) ;
N appliquer la protection (2) – en
veillant au positionnement correct !
N faire coïncider les trous ;
N introduire les vis (7) à travers les
trous des pièces – et les visser à
fond dans la protection ;
N pour continuer, voir « Fixation de la
poignée circulaire ».
Montage de la poignée circulaire
sans protection
N loger le collier (3) dans la poignée
circulaire (4) et le poser avec la
poignée sur le tube (5) ;
N poser le collier (6) ;
N faire coïncider les trous ;
N poser la rondelle (7) sur la vis (8) et
introduire la vis dans le trou ; visser
l'écrou à quatre pans (1) sur la vis –
jusqu'en appui ;
N pour continuer, voir « Fixation de la
poignée circulaire ».
Fixation de la poignée circulaire
N Fixer la poignée circulaire (4) à une
distance (A) d'env. 20 cm (8 po) de
la poignée de commande (9) ;
N ajuster la poignée circulaire ;
N serrer les vis – en retenant les
écrous si nécessaire.
La douille (10) n'est montée que sur les
modèles destinés à certains pays ; le
cas échéant, elle doit se trouver entre la
poignée circulaire et la poignée de
commande.
5
4
002BA099 KN
2
3
6
7
4
5
002BA136 KN
1
6
1
3
8
7
8
7
10
9
4
002BA147 KN
A
