Stihl FS 55R User Manual

FS 55, FS 55 C, FS 55 R, FS 55 RC
español / EE.UU
68

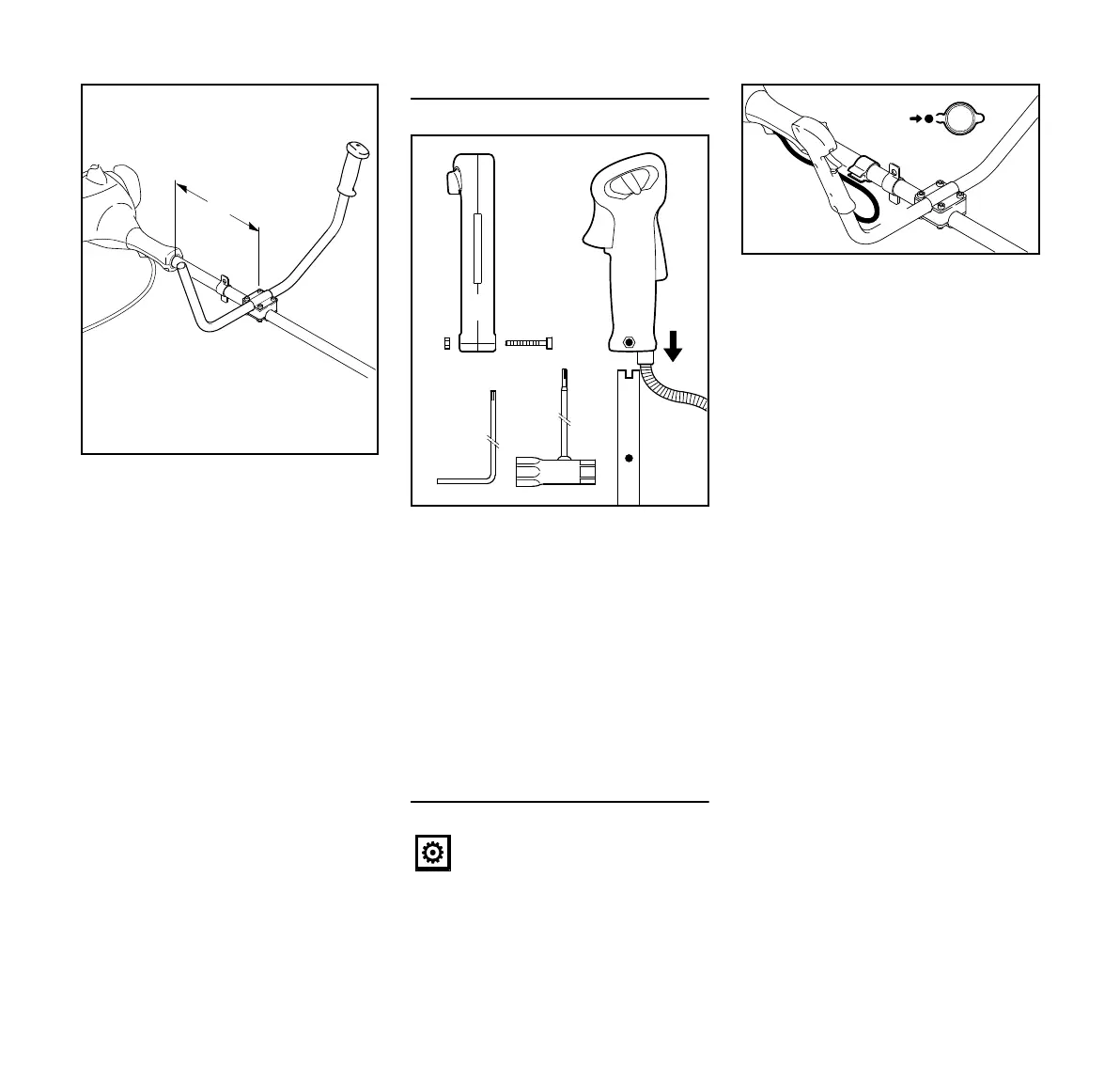

N Instale el manillar (4) en el tubo de
mando (3) aprox. 15 cm (6 pulg)
(A) delante de la caja del motor.
N Alinee el manillar y apriete
firmemente los tornillos.
Montaje del mango de control
N Utilice la llave combinada o el
destornillador para sacar el
tornillo (8) – la tuerca (9) queda en
el mango de control (10).
N Empuje el mango de control en
manillar (4) hasta que se alineen los
agujeros (12) – el gatillo del
acelerador (11) debe apuntar hacia
la caja de engranajes.
N Inserte el tornillo (8) y apriételo bien
firme.
Instalación del cable del acelerador
N Empuje el cable del acelerador (13)
en el retenedor (14).
4
A
3
233BA018 KN
No tuerza el cable del acelerador
ni forme curvas agudas al colocar
el mismo – asegúrese de que el
gatillo de aceleración se mueva
libremente.
002BA357 KN
12
8
9
4
11
12
10
14
13
14
13
233BA027 KN

Stihl FS 55R Specifications

General

Displacement	27.2 cc
Power Output	0.75 kW
Engine Power	1.0 bhp
Fuel Capacity	0.33 L
Fuel Tank Capacity	0.33 L
Starter System	Recoil
Cutting Diameter	420 mm
Overall Length	1.7 m
Shaft Type	Straight
Cutting Width	23 cm
Engine Type	2-stroke gasoline engine
