Stihl FS 55R - Montage de la Poignée Circulaire

FS 55, FS 55 C, FS 55 R, FS 55 RC
français
52

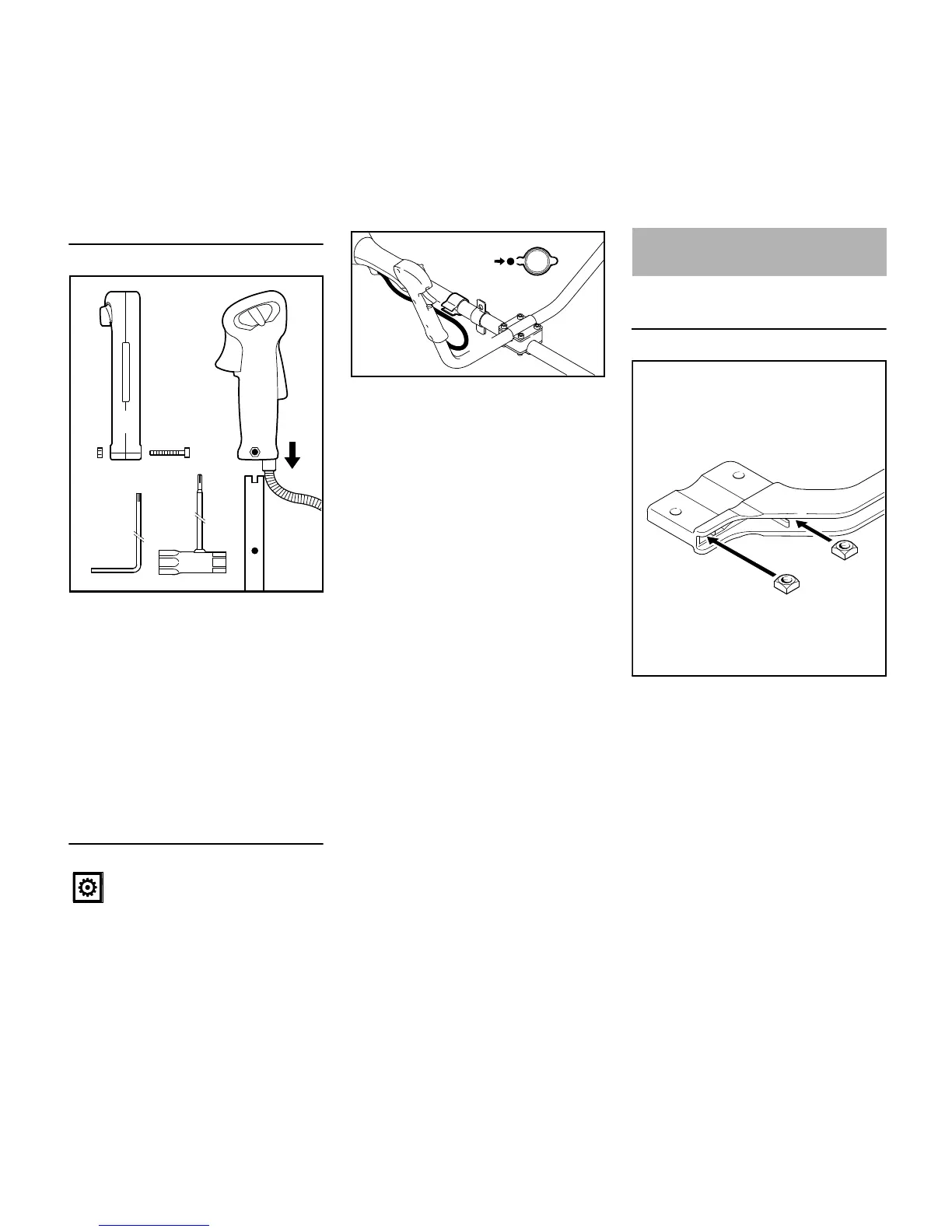

Montage de la poignée de commande
N Dévisser la vis (8) à l'aide de la clé
multiple ou du tournevis coudé –
l'écrou (9) reste alors dans la
poignée de commande (10) ;
N présenter la poignée de commande
avec la gâchette d'accélérateur (11)
orientée en direction du réducteur et
la glisser sur le guidon (4) de telle
sorte que les trous (12) coïncident ;
N visser et serrer la vis (8).
Fixation du câble de commande des
gaz
N Enfoncer le câble de commande
des gaz (13) dans l'attache de câble
de commande des gaz (14).
Montage de la poignée circulaire avec
protection
N Introduire les écrous à quatre
pans (1) dans la protection (2) –
faire coïncider les trous ;
En posant le câble de commande
des gaz, veiller à ce qu'il ne soit
pas plié et ne forme pas de
courbes trop serrées – la gâchette
d'accélérateur doit pouvoir être
actionnée facilement !
002BA357 KN
12
8
9
4
11
12
10
14
13
14
13
233BA027 KN
Montage de la poignée
circulaire
2
002BA098 KN
1
1
