0478 201 9913 B - PT
7.1 Montar o eixo das rodas e as
rodas
● Monte o eixo das rodas (C) com
os batentes das rodas (D), os
parafusos (E) e as porcas
sextavadas (F) no pé da roda (B) e
aparafuse-os com a chave
universal (V) (4 - 6Nm).
● Insira as rodas (I) no eixo das rodas
montado.
● Insira os fixadores rápidos (H) no eixo
das rodas com o lado côncavo para
fora.
● Insira as tampas das rodas (J) nas
rodas.
7.2 Montar o mecanismo de
translação e o compartimento de
expulsão
1 Montar a extensão do canal de
expulsão
● Coloque o aparelho base (A) conforme
ilustrado sobre uma peça de madeira
com uma altura de
aproximadamente 15-20 cm.

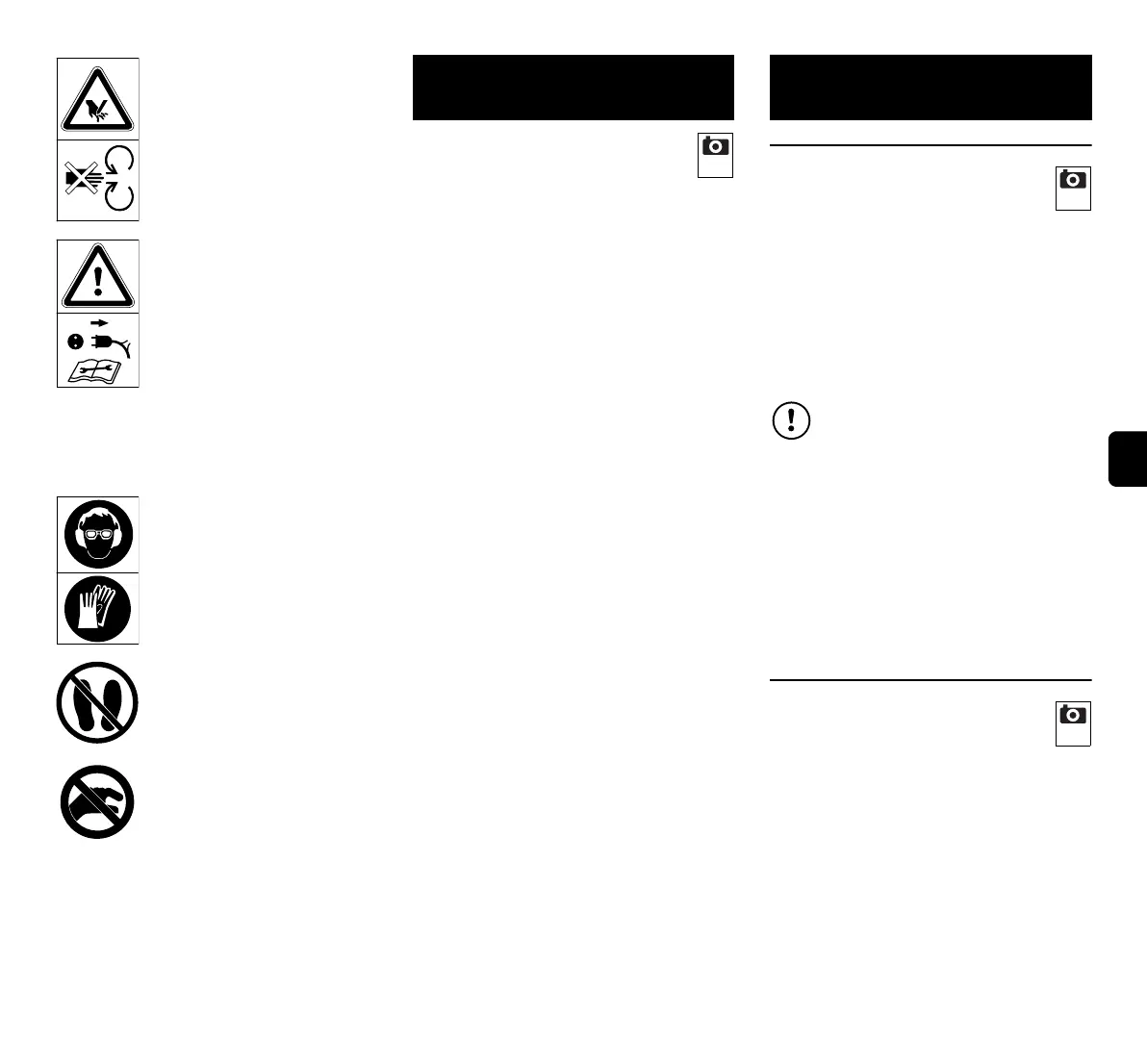

Perigo de ferimentos!
Ferramentas em rotação!
Não coloque as mãos e os
pés nas aberturas com o
aparelho em funcionamento.
Perigo de ferimentos!
Antes de efetuar trabalhos
na ferramenta de corte, bem
como antes de trabalhos de
manutenção e limpeza, veri-
fique previamente se o cabo
de ligação está emaranhado
ou danificado e, antes de
abandonar o aparelho, des-
ligue o motor elétrico e
extraia o cabo de rede do
aparelho.
Utilize proteção auditiva!
Utilize óculos de proteção!
Utilize luvas de proteção!
Perigo de ferimentos!
Não se ponha em cima do
aparelho.
Perigo de ferimentos!
Nunca coloque as mãos,
outras partes do corpo ou
peças de vestuário no funil
de enchimento ou no com-
partimento de expulsão.
6. Fornecimento
Item Designação Unids.
A Aparelho base com parte
inferior do funil
1
B Suporte da roda 1
C Eixo da roda 1
D Batente da roda 2
E Parafuso M6 x 55 2
F Porca sextavada 2
H Fixador rápido 2
I Roda 2
J Capa da roda 2
K Porca quadrada 2
L Anilha Ø 17 mm 4
M Parafuso M6 x 50 2
N Tampa de expulsão 1
O Extensão do canal de
expulsão
1
P Régua 1
Q Cavilha 2
R Parafuso Torx P5 x 20 3
S Parte superior do funil 1
T Parafuso de segurança 4
U Parafuso Torx P5 x 10 2
V Chave universal 1
x Manual de utilização 1
2
7. Preparar o aparelho para o
funcionamento
Insira os fixadores rápidos no eixo
das rodas apenas até ao ponto em
que as rodas ainda possam girar
facilmente.
Os fixadores rápidos não são
reutilizáveis após a desmontagem.
3
4
