Stihl GHE 150 User Manual

0478 201 9913 B - SV
180
7.1 Montera hjulaxel och hjul
● Montera hjulaxeln (C) med
hjulanslagen (D), skruvarna (E)
och sexkantmuttrarna (F) på
hjulstativet (B) och skruva fast med
kombinyckeln (V) (4 - 6Nm).
● Skjut på hjulen (I) på den monterade
hjulaxeln.
● Skjut på snabblåset (H) på hjulaxeln
med den kupade sidan utåt.
● Tryck fast navkapslarna (J) på hjulen.
7.2 Montera stöd och
utkastschakt
1 Montera utkastsförlängning
● Lägg grundmaskinen (A) på en ca 15-
20 cm hög träbit som bilden visar.
● Fäst utkastsförlängningen (O) bakifrån
med krokarna (1) i öppningarna (2) på
grundmaskinen (A) och vrid den nedåt
så att grundmaskinens främre del
hamnar exakt i öppningen på
utkastsförlängningen.
● Skruva in skruvarna (U) i tapparna på
krokarna (1) (1 - 2Nm).

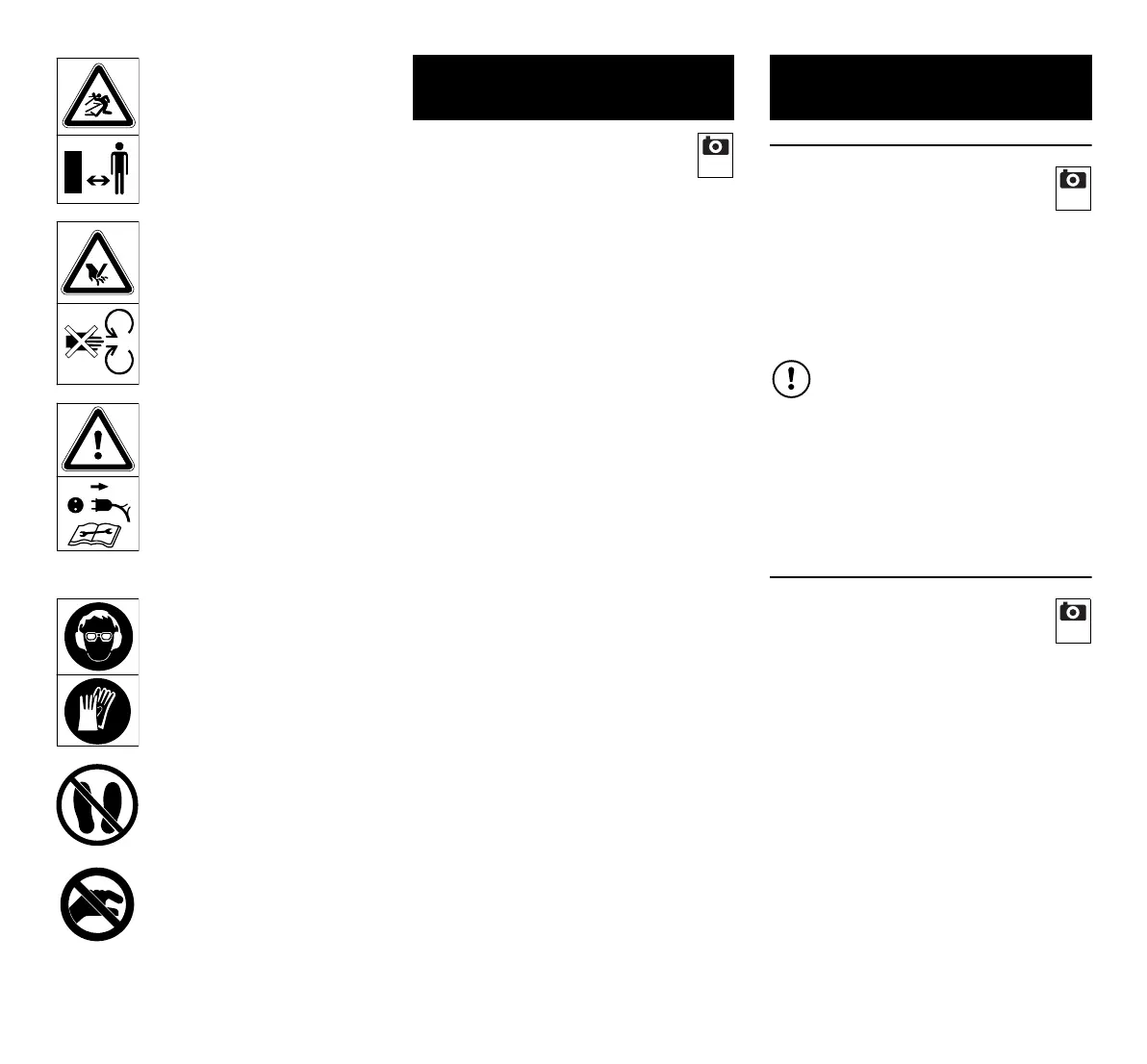

Risk för personskador!
Håll tredje person borta från
det farliga området.
Risk för personskador!
Roterande verktyg!
Håll händer och fötter borta
från öppningarna när maski-
nen går.
Risk för personskador!
Stäng av elmotorn och dra
bort maskinens elkabel före
arbete med klippverktyg,
före underhåll och rengö-
ring, före kontroll av om
anslutningskabeln har snott
sig eller är skadad, och
innan du lämnar maskinen.
Använd hörselskydd!
Använd skyddsglasögon!
Använd arbetshandskar!
Risk för personskador!
Stå inte på maskinen.
Risk för personskador!
Håll händer, övriga kropps-
delar och klädsel borta från
inmatningstratten och
utkastschaktet.
6. Leveransens omfattning
Pos. Beteckning Antal
A Grundmaskin med
trattunderdel
1
B Hjulstativ 1
C Montera hjulaxel 1
D Hjulanslag 2
E Skruv M6 x 55 2
F Sexkantmutter 2
H Snabblås 2
I Hjul 2
J Navkapsel 2
K Fyrkantsmutter 2
L Bricka Ø 17 mm 4
M Skruv M6 x 50 2
N Utkastlucka 1
O Utkastsförlängning 1
P List 1
Q Bult 2
R Torxskruv P5 x 20 3
S Trattöverdel 1
T Säkerhetsskruv 4
U Torxskruv P5 x 10 2
V Kombinyckel 1
x Bruksanvisning 1
2
7. Göra maskinen klar för
användning
Skjut bara på snabblåsen så långt
på hjulaxeln att hjulen fortfarande
lätt kan vridas runt.
Snabblåsen kan inte återanvändas
efter demonteringen.
3
4

Stihl GHE 150 Specifications

General

Power	2500 W
Product color	Black, Orange, White
Uncertainty K	2.4 dB
Cutting system	Blade
AC input voltage	230 V
Transport wheels	Yes
Rated speed (max)	2800 RPM
Sound power level	98 dB
Material throughput	- kg/h
Sound pressure level	2 dB
Collection box capacity	- L
Maximum branch thickness	35 mm

Weight and Dimensions

Weight	26000 g
