HT 105, HT 134, HT 135
español / EE.UU
67

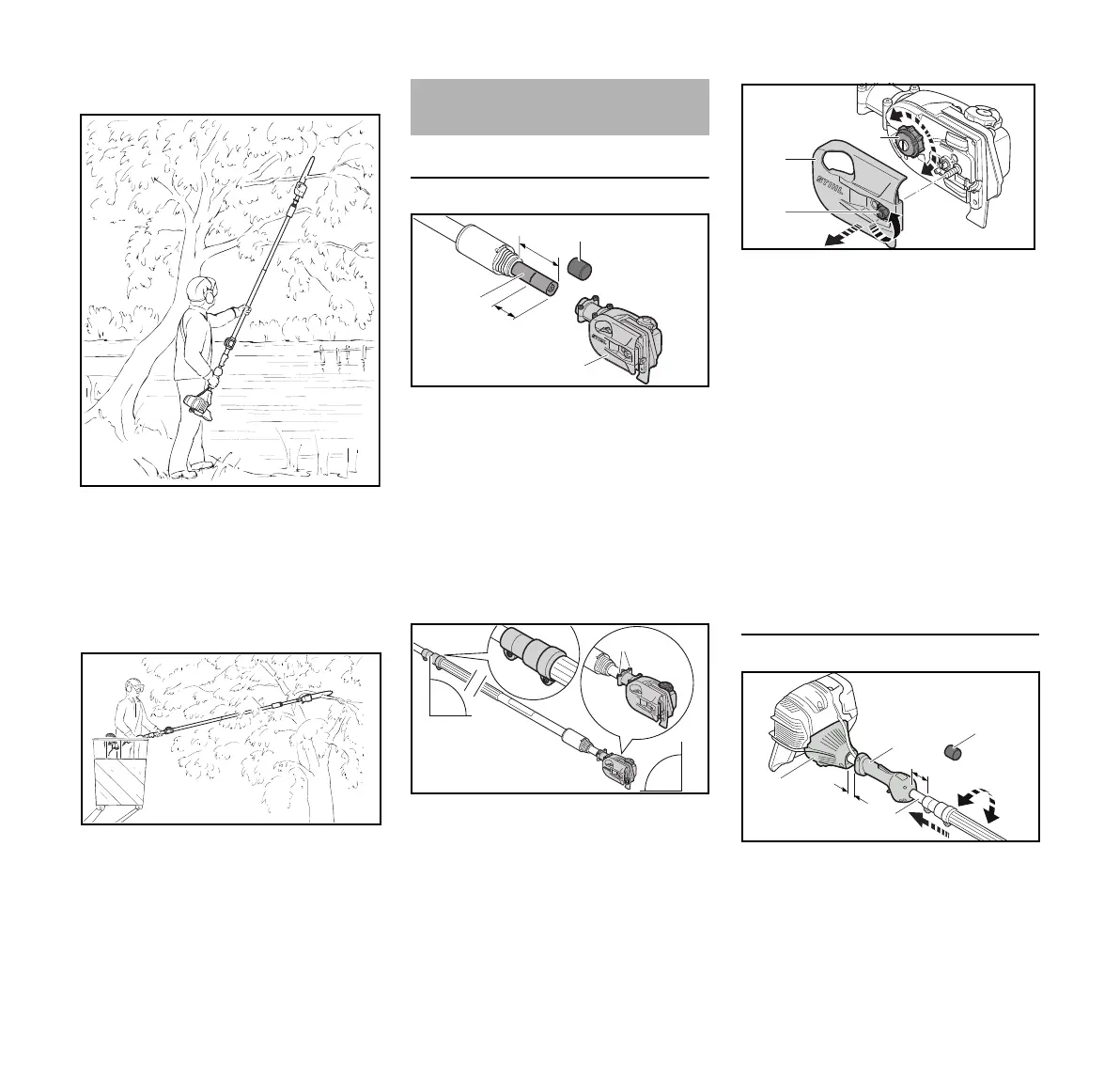

Corte sobre obstáculos
El largo alcance de la máquina permite
recortar ramas que se proyectan sobre
obstáculos, como ríos o lagos. El ángulo
de la herramienta en este caso depende
de la posición de la rama.
Corte desde un canasto elevador
El largo alcance de la máquina permite
cortar junto al tronco sin correr el riesgo
de que el canasto dañe otras ramas. El
ángulo de la herramienta en este caso
depende de la posición de la rama.
Montaje de la caja de engranajes
N Retire la tapa (1) del extremo
cuadrado del tubo de mando (2).
N Ajuste la longitud del tubo de mando
a a = 3,9 in (10 cm) (HT 105,
HT 135).
N Marque el tubo de mando en
b = 2,4 in (6 cm).
N Encaje la caja de engranajes (3) en
el tubo de mando, hasta la marca b.
N Alinee el manguito de sujeción (4)
(con los tornillos de fijación en la
parte inferior del tubo) y la caja de
engranajes (3) (con la tapa de
llenado de aceite hacia arriba),
como se muestra en la ilustración.
N Apriete los tornillos (5).
Si la caja de engranajes no se puede
encajar en el tubo de mando hasta la
marca b:
N Retire la cubierta del piñón de la
cadena (6) girando la tuerca (7) en
sentido antihorario.
N Gire el piñón de la cadena (8) hasta
que pueda encajar la caja de
engranajes en el tubo de mando
hasta la marca "b".
N Cambie la cubierta del piñón de la
cadena y asegure la tuerca
después de montar la espada y la
cadena.
Montaje de la carcasa del motor
(HT105, HT135)
N Retire la tapa (9) del extremo
redondo del tubo de mando (2).
N Gire el tubo de mando hasta que
pueda insertarlo por el mango de
control (10) y en la carcasa del
Armado de la máquina
7
6
8
0000098622_001
11
2
c
d
10
9
0000098171_002
