Corte sin esfuerzo con una cadena
correctamente afilada
Una cadena debidamente afilada
atraviesa la madera sin esfuerzo,
aplicando muy poca presión de
alimentación.
No trabaje con una cadena desafilada o
dañada, ya que esto aumenta el
esfuerzo físico requerido, produce
resultados no satisfactorios y acelera el
desgaste.
N Limpie la cadena.
N Revise la cadena y compruebe si se
ven roturas en los eslabones o
daños en los remaches.
N Sustituya todas las piezas de la
cadena que estén dañadas o
desgastadas e instale piezas
nuevas que tengan la misma forma
y el mismo tamaño que las
originales.
Las cadenas de aserrado con picas de
carburo (Duro) son especialmente
resistentes al desgaste. STIHL
recomienda encargar el afilado de la
cadena de aserrado a un concesionario
de servicio STIHL.
ADVERTENCIA
Es absolutamente esencial respetar los
ángulos y las dimensiones que se
especifican más abajo. Si la cadena de
aserrado se afila de modo incorrecto (y,
en particular, si los calibradores de
profundidad se fijan demasiado bajos),
aumenta el riesgo de que se produzcan
contragolpes y, por tanto, lesiones.
La cadena de aserrado no puede
trabarse en su lugar en la espada. Por lo
tanto, es mejor retirar la cadena de la
espada y afilarla en una herramienta de
afilado de taller (FG 2, HOS, USG).
Paso de cadena

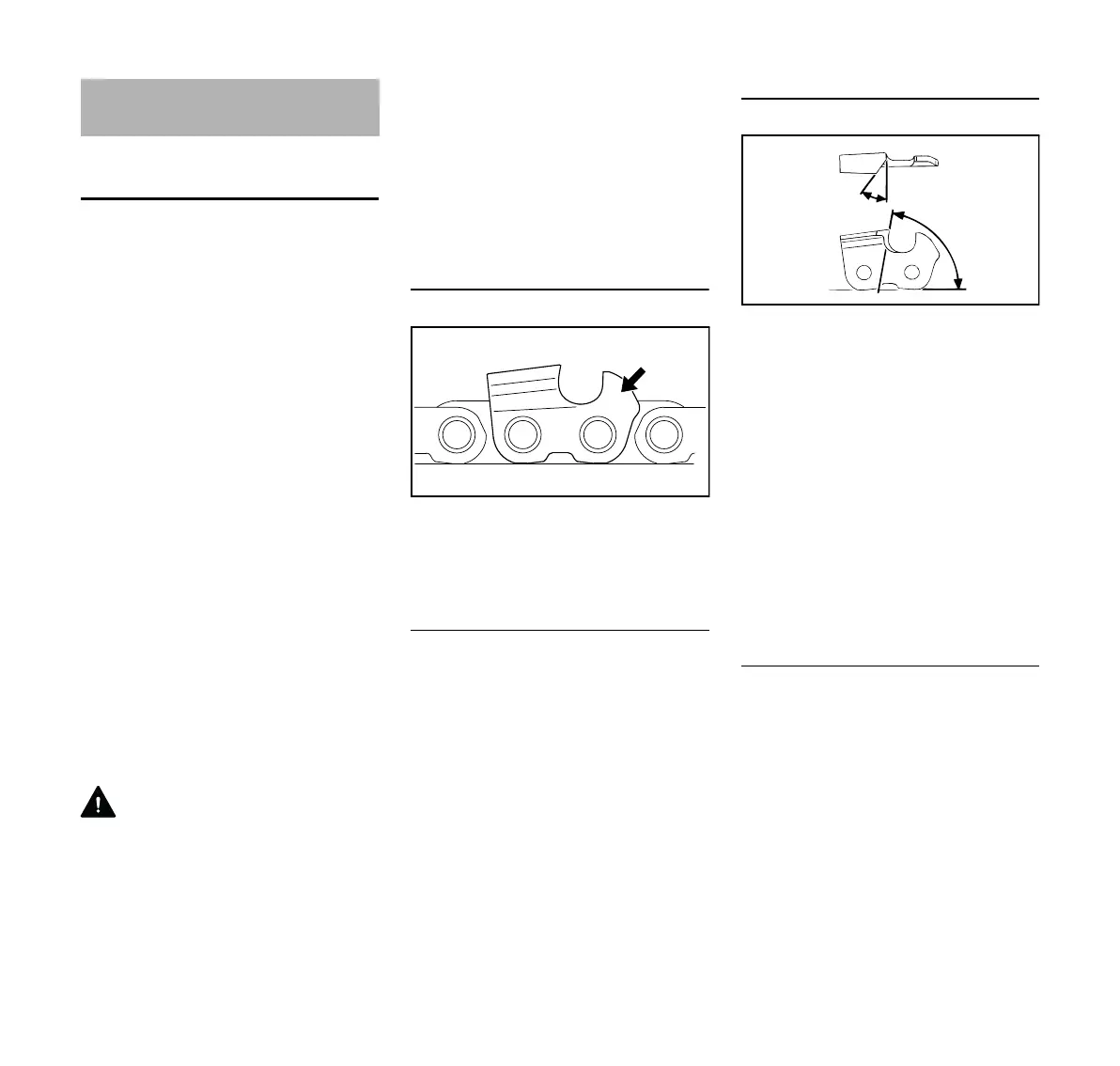

El paso de la cadena (a) está marcado
en el extremo del calibrador de
profundidad de cada cortador.
Seleccione el diámetro de la lima en
función del paso de la cadena: consulte
la tabla "Herramientas de afilado".
Cuando afile el cortador de la cadena,
debe respetar determinados ángulos.
Afilado y ángulos de placa lateral
A Angulo de afilado
Las cadenas de aserrado de STIHL se
afilan a un ángulo de 30°. La excepción
a esta norma son las cadenas
desgarradoras, que se afilan a un
ángulo de 10°. Las cadenas
desgarradoras se identifican porque
llevan una "X" en el nombre de modelo.
B Ángulo de placa lateral
El ángulo correcto de la placa lateral se
obtiene automáticamente si se usan el
portalimas y el diámetro de lima
indicados.
Los ángulos deben ser iguales en todos
los cortadores. Si los ángulos son
desiguales, la cadena funcionará
Mantenimiento y afilado de la
cadena de aserrado
Marca (a) Paso de cadena
in mm
7 1/4 P 6,35
1 o 1/4 1/4 6,35
6, P o PM 3/8 P 9,32
2 o 325 0,325 8,25
3 o 3/8 3/8 9,32
Formas de los cortadores Ángulo (°)
AB
Micro = cortadores semi-
cincelados, p. ej., 63 PM3,
26 RM3, 71 PM3
30 75
Super = cortadores cincela-
dos, p. ej., 63 PS3, 26 RS,
36 RS3
30 60
Cadena desgarradora,
p. ej., 63 PMX, 36 RMX
10 75
